Tartalomjegyzék: Eltávolítás ⬇ Telepítés ⬇
Eltávolítás
Figyelem:
- Óvakodj a fagysérülésektől!
- Ha hűtőközeg marad a légkondicionáló áramkörében, az kifolyik.
- A keringtető kör nyomásának csökkentése előtt szivattyúzza ki a hűtőközeget. Ha a hűtőközeg-kör nyomásmentesítése a kiürítést követő 10 percen belül nem történik meg, a későbbi párolgás következtében nyomás keletkezhet a körben. A hűtőközeget újra ki kell szivattyúzni.
Figyelem: A hibrid jármű elektromos rendszere nagyfeszültségű. Vigyázzon az áramütés veszélyével! A további munka nagyfeszültségű rendszerrel való munkavégzést foglal magában. Kapcsolja ki a nagyfeszültségű rendszert.
Jegyzet:
A légkondicionáló rendszer áramkörét a következő esetekben Ya134a hűtőközeggel kell átöblíteni:
- Ha szennyeződéseket vagy idegen szennyeződéseket tartalmaz.
- Ha a nyomást nem tartják alacsonyabb szinten a hűtőközeg lezárt körből történő kiürítésekor (a nyomásnövekedés a körben jelenlévő nedvesség elpárolgása miatt következik be).
- Ha korábban nyomáscsökkentés történt a körben (például egy baleset következtében).
- Ha a nyomás- és hőmérsékletmérések azt mutatják, hogy víz van a hűtőközegben.
- Ha nem ismert, mennyi olaj van a körben.
- Ha a klímakompresszort hiba miatt cserélték ki (például túlzott zaj vagy meghibásodás).
- Start-Stop rendszerrel felszerelt járművek esetén figyelembe kell venni a rendszer működésének blokkolására vonatkozó feltételeket.

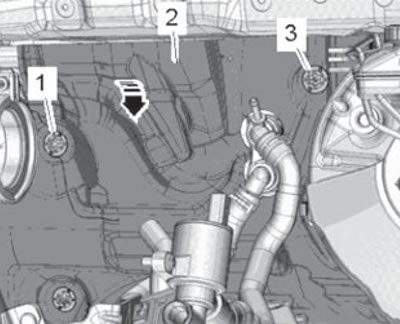

1. Lazítsa meg az alábbi ábrán látható rögzítőanyákat (1) és (3).
2. Döntse a hőszigetelő bevonatot a nyíl (2) irányába amennyire csak lehetséges.
3. Ürítse ki a légkondicionáló rendszert speciális berendezéssel.
4. Dugja be az összes szabadon lévő hűtőközeg-vezeték csatlakozását.

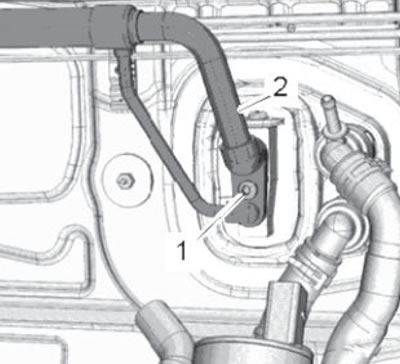

5. Csavarja ki az alábbi ábrán látható rögzítőcsavart (1).
6. Válassza le a légkondicionáló rendszer vezetékét (2) a belső hőcserélővel együtt a tágulási szelepről, az alábbi ábrán látható módon.

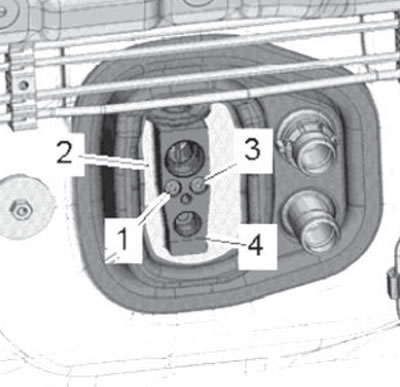

8. Csavarja ki az alábbi ábrán látható rögzítőcsavarokat (1) és (3).
9. Vegye le a tágulási szelepet (4) a hőszigetelőről (2).
Telepítés
1. A beszerelést a leszerelés fordított sorrendjében végezzük.

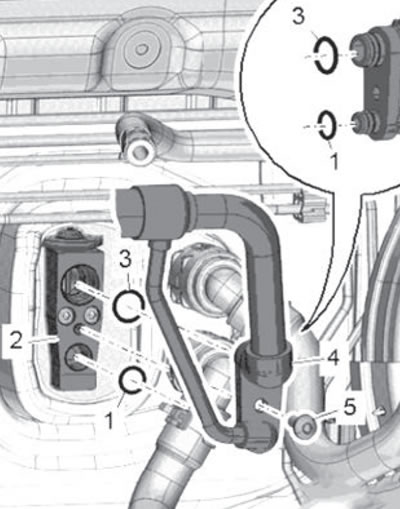

- Szereljen fel új tömítőgyűrűket (1) és (3) a csatlakozócsövekre (4) az alábbi ábrán látható módon.
- Helyezze el és nyomja be a csöveket (4) a tágulási szelepbe (2), majd csavarja be a rögzítőcsavart (5), és húzza meg kézzel.

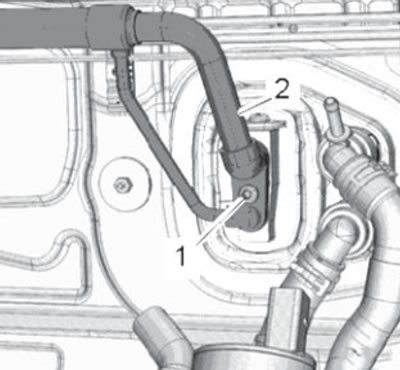

- Miközben a csővezetéket (2) a kívánt helyzetben tartja, húzza meg végül a rögzítőcsavart (1), ahogy az az alábbi ábrán látható.

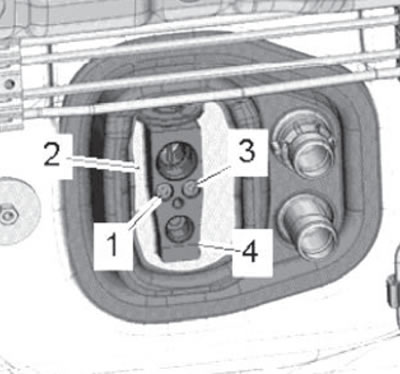

Megjegyzés: Ha a szigetelő (2) nincs megfelelően felszerelve, az a légkondicionáló rendszer egészének meghibásodását okozhatja.
Figyelem:
- Soha ne kapcsolja be a légkondicionáló rendszert hűtőközeg nélkül, különben a légkondicionáló rendszer alkatrészei károsodhatnak.
- Töltse fel a légkondicionáló rendszert hűtőközeggel speciális berendezéssel.
- Ellenőrizze a légkondicionáló rendszert hűtőközeg-szivárgások szempontjából.
