Vízpumpa — kiszerelés és beszerelés (Skoda Kodiaq NS7)

Eltávolítás

1. Engedje le a hűtőfolyadékot (további részletekért lásd a fejezet vonatkozó szakaszát).

2. Az akkumulátor eltávolítása az akkumulátor alátétlemez (a további információkat lásd a megfelelő bekezdést az fejezet "Motor elektromos berendezései").

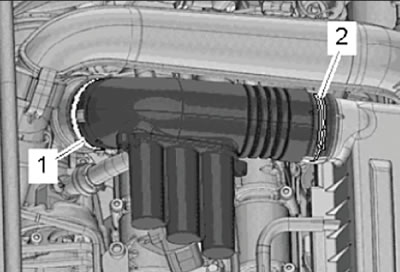

3. Lazítsa meg a rögzítőbilincseket (1) és (2), majd távolítsa el az alábbi ábrán látható légcsatorna-csövet.



4. Oldja ki a levegőtömlőket a légcsatorna csövén lévő bilincsekből.

5. Válassza le az alábbi ábrán látható kábelköteg-csatlakozót (1).

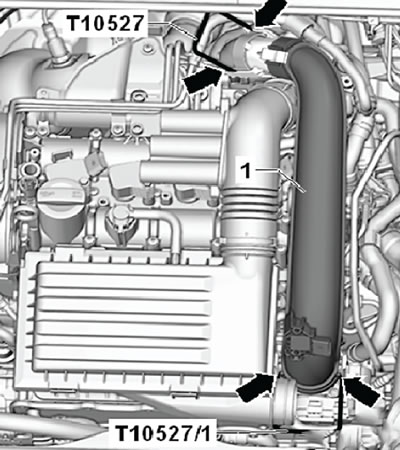

6. Oldja ki a reteszeket (nyilak) a speciális szerszám (T10527) segítségével, és távolítsa el a légcsatorna csövét az alábbi ábrán látható módon.



7. Nyomja meg a tömlőn (1) található kioldógombokat az aktív szénszűrő eltávolításához, az alábbi ábrán látható módon.

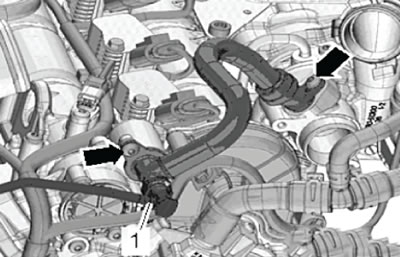

8. Csavarja ki a rögzítőcsavarokat (nyilak), és távolítsa el az alábbi ábrán látható forgattyúház szellőzőtömlőt.



9. Válassza le az alábbi ábrán látható kábelköteget (nyilak) a bilincsekről.

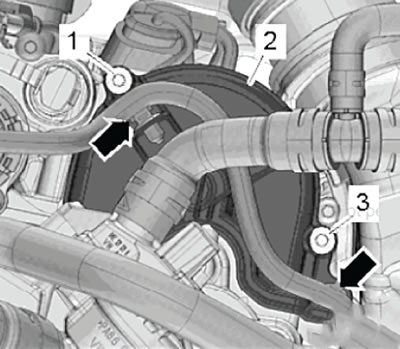

10. Csavarja ki a rögzítőcsavarokat (1) és (3), majd vegye le a vízszivattyú hajtószíj szerelvényének felső burkolatát (2) az alábbi ábrán látható módon.



11. Oldja ki és válassza le a kábelköteget (1) és a víztömlőt (2), ahogy az alábbi ábrán látható.

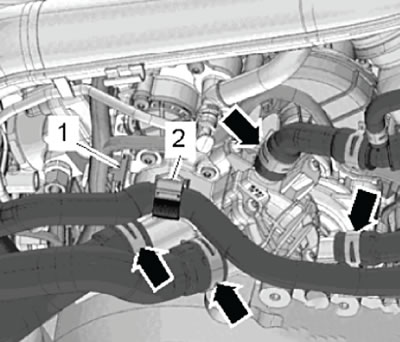

12. Lazítsa meg a rögzítőbilincseket (nyilak), és távolítsa el az alábbi ábrán látható víztömlőket.

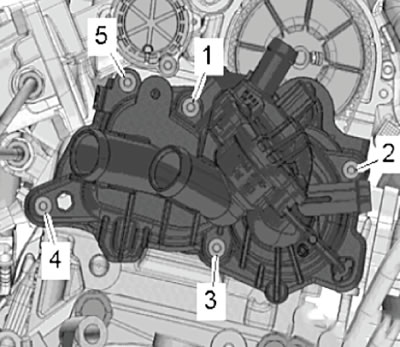

13. Lazítsa meg a rögzítőcsavarokat sorrendben 5-től 1-ig, majd csavarja ki őket teljesen.





14. Szerelje le a vízpumpát a vízpumpa hajtó fogasszíjával együtt.

15. Ha a vízpumpát ki kell cserélni, távolítsa el a termosztátház-szerelvényt.

Telepítés

Jegyzet:

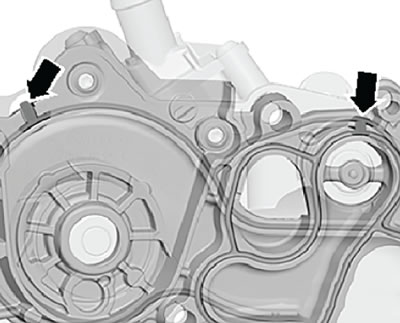

• Cserélje ki az ábrán látható tömítéseket (nyilak).
• Vízpumpa cseréjekor teljesen szerelje le a vezérműszíjat.

1. Ellenőrizze és győződjön meg arról, hogy a tömítések megfelelően illeszkednek a házban (nyíl), ahogy az alábbi ábrán látható.

2. Nedvesítse be a vízpumpa tömítését hűtőfolyadékkal.

Figyelem:

• A vízszivattyú-szerelvény telepítésekor szigorúan kövesse a teljes műveletsort. Ez azért is szükséges, hogy a vezérműszíj megfelelően legyen felszerelve.
• Néhány műveletet egy második szerelővel együtt kell elvégezni.

Megjegyzés: A vízpumpa cseréjekor a vezérműszíjat is mindig ki kell cserélni.

3. Állítsa az első henger dugattyúját a felső holtponti helyzetbe.

4. Szerelje fel a hajtószíjat, és mozgassa a vízszivattyút a beszerelési helyzetbe.

5. Rögzítse a vízpumpát a hengerfejhez rögzítőcsavarokkal.

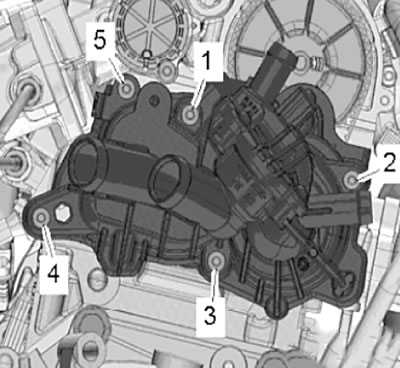

6. Húzza meg a vízszivattyúház rögzítőcsavarjait két lépésben az alábbi ábrán látható sorrendben.

• első megközelítés: kézzel húzza meg ütközésig.
• második megközelítés: húzza meg 10 Nm nyomatékkal.

7. Lazítsa meg az összes rögzítőcsavart egy fordulattal.

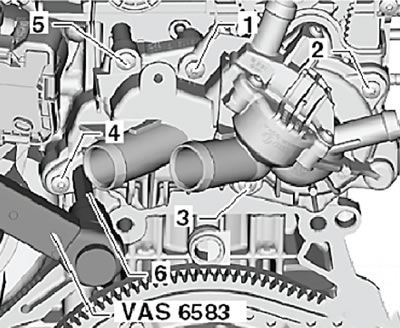

8. Szerelje fel a vízpumpa csavarjára a nyomatékkulcsot (VAS 6583) egy speciális SW10-es fejjel, az alábbi ábrán látható módon.



A szöveg erről a weboldalról származik SkodaBook.ru

9. Húzza meg előre a vízpumpa csavarjait egy 10 mm-es dugókulcsú nyomatékkulccsal 30 Nm meghúzási nyomatékkal. A jobb fogás érdekében helyezze függőlegesen a nyomatékkulcsot.

Jegyzet:

• Ne fogja meg a nyomatékkulcsot a másik kezével.
• A vezérműszíj túlfeszítésének elkerülése érdekében ne alkalmazzon túlzott nyomást a nyomatékkulcsra.

10. Hagyja a vízpumpát előfeszített helyzetben.

11. Ezzel egy időben a második szerelőnek meg kell húznia a vízpumpa rögzítőcsavarjait (2), (1) és (5) - harmadik megközelítés - 10 Nm meghúzási nyomatékkal.

12. Ezután húzza meg a rögzítőcsavarokat a (3), (4), (5), (1) és (2) sorrendben - negyedik megközelítés - 12 Nm meghúzási nyomatékkal.

13. A további telepítést a leszerelés fordított sorrendjében végezzük.
