Eltávolítás és telepítés
Eltávolítás
1. Engedje le a hűtőfolyadékot (további részletekért lásd a fejezet vonatkozó szakaszát).
2. Az akkumulátor eltávolítása az akkumulátor alátétlemez (a további információkat lásd a megfelelő bekezdést az fejezet "Motor elektromos berendezései").

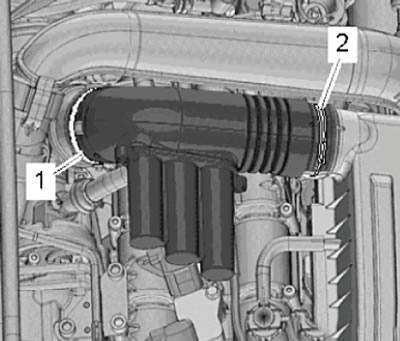

3. Lazítsa meg a rögzítőbilincseket (1) és (2), majd távolítsa el az alábbi ábrán látható légcsatorna-csövet.
Az eredeti cikk elérhető www.SKODABOOK.ru
4. Oldja ki a levegőtömlőket a légcsatorna csövén lévő bilincsekből.
5. Válassza le az alábbi ábrán látható kábelköteg-csatlakozót (1).

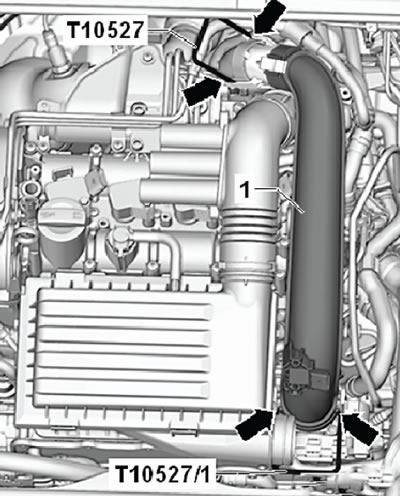

6. Oldja ki a reteszeket (nyilak) a speciális szerszám (T10527) segítségével, és távolítsa el a légcsatorna csövét az alábbi ábrán látható módon.
7. Nyomja meg a tömlőn (1) található kioldógombokat az aktív szénszűrő eltávolításához, az alábbi ábrán látható módon.

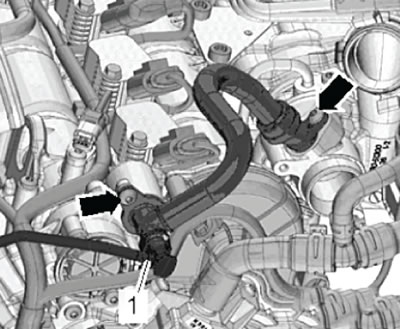

8. Csavarja ki a rögzítőcsavarokat (nyilak), és távolítsa el az alábbi ábrán látható forgattyúház szellőzőtömlőt.
9. Válassza le az alábbi ábrán látható kábelköteget (nyilak) a bilincsekről.

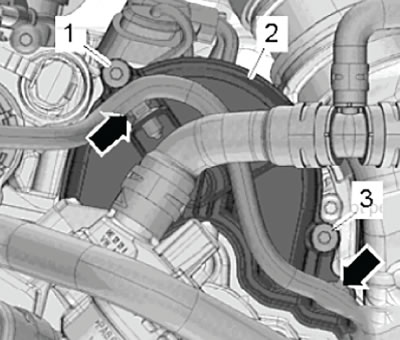

10. Csavarja ki a rögzítőcsavarokat (1) és (3), majd vegye le a vízszivattyú hajtószíj szerelvényének felső burkolatát (2) az alábbi ábrán látható módon.
11. Oldja ki és válassza le a kábelköteget (1) és a víztömlőt (2), ahogy az alábbi ábrán látható.

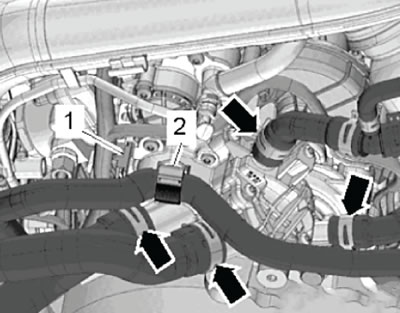

12. Lazítsa meg a rögzítőbilincseket (nyilak), és távolítsa el az alábbi ábrán látható víztömlőket.

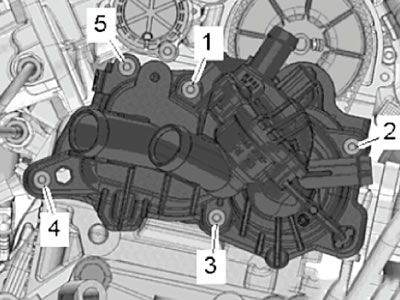

13. Lazítsa meg a rögzítőcsavarokat sorrendben 5-től 1-ig, majd csavarja ki őket teljesen.
14. Szerelje le a vízpumpát a vízpumpa hajtó fogasszíjával együtt.
15. Ha a vízpumpát ki kell cserélni, távolítsa el a termosztátház-szerelvényt.

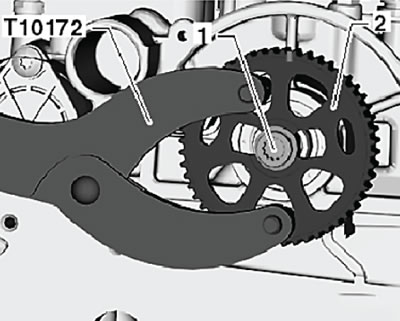

16. Egy speciális eszköz - egy ellentámasz (T10172) és egy adapter (T10172/2) segítségével lazítsa meg az alábbi ábrán látható rögzítőcsavart (1).
17. Csavarja ki a rögzítőcsavart, és vegye le a vízszivattyú-meghajtó fogazott szíjtárcsa-egységét (2), az alábbi ábrán látható módon.
Telepítés
A telepítést az eltávolítás fordított sorrendjében végezzük.
1. Szerelje be a vízszivattyú hajtótárcsáját:

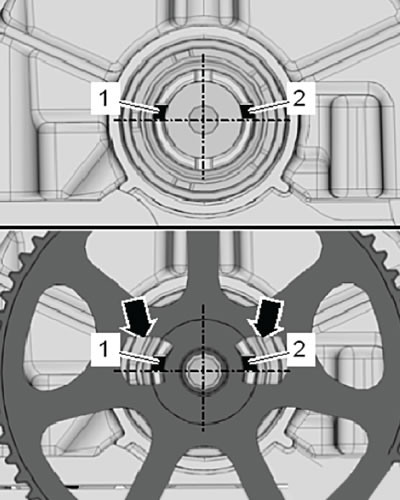

- A vezérműtengelyen lévő bevágásokat (1) és (2) aszimmetrikusan kell felszerelni, az alábbi ábrán látható módon.
- A fogazott szíjtárcsa bevágásait (nyilak) szintén aszimmetrikusan kell felszerelni, az alábbi ábrán látható módon.
2. Szerelje fel a vezérműtárcsát a vezérműtengelyre úgy, hogy a tengelyen lévő hornyok a vezérműtárcsa hornyainak közepén helyezkedjenek el, a fenti ábrán látható módon.
3. Húzza meg a fogaskerék rögzítőcsavarját 20 Nm nyomatékkal + további 90°-os szöggel.
Jegyzet:
- Cserélje ki az ábrán látható tömítéseket (nyilak).
- Vízpumpa cseréjekor teljesen szerelje le a vezérműszíjat.

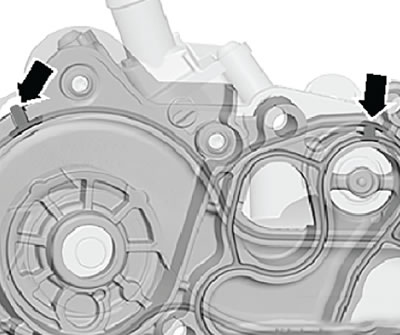

4. Ellenőrizze és győződjön meg arról, hogy a tömítések megfelelően illeszkednek a házban (nyíl), ahogy az az alábbi ábrán látható.
5. Nedvesítse be a vízpumpa tömítését hűtőfolyadékkal.
Figyelem:
- A vízszivattyú-szerelvény telepítésekor szigorúan kövesse a teljes műveletsort. Ez azért is szükséges, hogy a vezérműszíj megfelelően legyen felszerelve.
- Néhány műveletet egy második szerelővel együtt kell elvégezni.
Megjegyzés: A vízpumpa cseréjekor a vezérműszíjat is mindig ki kell cserélni.
6. Állítsa az első henger dugattyúját a felső holtponti helyzetbe.
7. Szerelje be a hajtószíjat, és mozgassa a vízszivattyút a beszerelési helyzetbe.
8. Rögzítse a vízpumpát a hengerfejhez a rögzítőcsavarokkal.

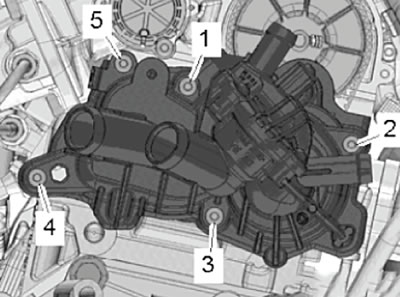

9. Húzza meg a vízszivattyúház rögzítőcsavarjait két lépésben az alábbi ábrán látható sorrendben.
- első megközelítés: kézzel húzza meg ütközésig.
- második megközelítés: húzza meg 10 Nm nyomatékkal.
10. Lazítsa meg az összes rögzítőcsavart egy fordulattal.

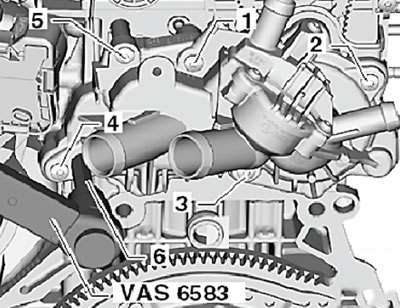

11. Szerelje fel a vízszivattyú csavarjára a nyomatékkulcsot (VAS 6583) egy speciális SW10-es fejjel, az alábbi ábrán látható módon.
12. Húzza meg előre a vízpumpa csavarjait egy 10 mm-es dugókulcsú nyomatékkulccsal 30 Nm meghúzási nyomatékkal. A jobb fogás érdekében helyezze függőlegesen a nyomatékkulcsot.
Jegyzet:
- Ne fogja meg a nyomatékkulcsot a másik kezével.
- A vezérműszíj túlfeszítésének elkerülése érdekében ne alkalmazzon túlzott nyomást a nyomatékkulcsra.
13. Hagyja a vízpumpát előfeszített helyzetben.
14. Ezzel egy időben a második szerelőnek meg kell húznia a vízpumpa rögzítőcsavarjait (2), (1) és (5) - harmadik megközelítés - 10 Nm meghúzási nyomatékkal.
15. Ezután húzza meg a rögzítőcsavarokat a (3), (4), (5), (1) és (2) sorrendben - negyedik megközelítés - 12 Nm meghúzási nyomatékkal.
16. A további telepítést a leszerelés fordított sorrendjében végezzük.
