Загальний вигляд

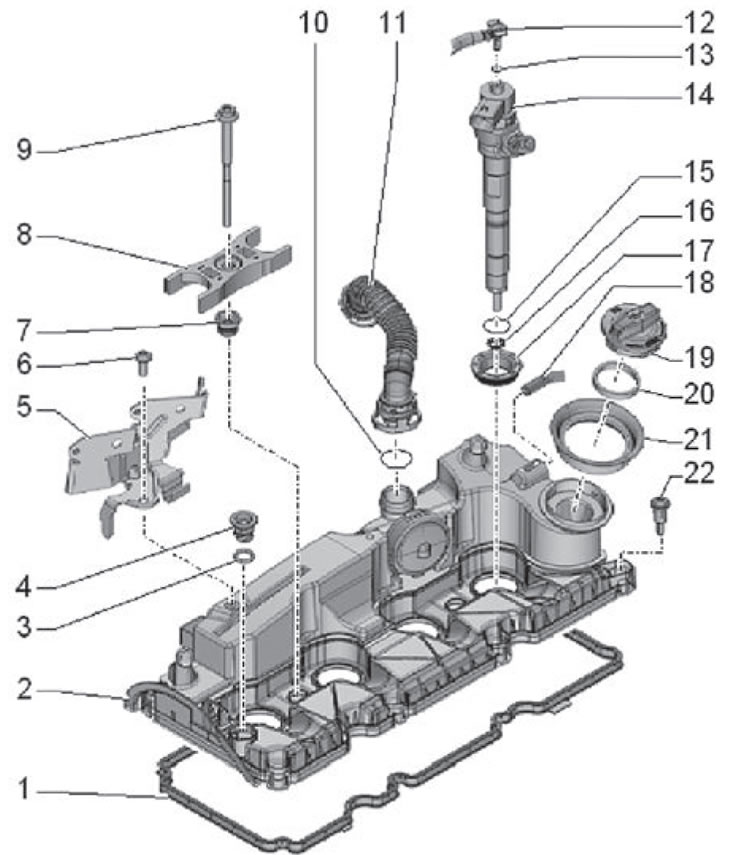

1. Ущільнювальна прокладка; 2. Кришка головки блоку циліндрів; 3. Кільце ущільнювача; 4. Заглушка; 5. Кронштейн; 6. Гвинт кріплення, момент затягування при встановленні 8 Н·м; 7. Гумова втулка; 8. Притискний хомут; 9. Болт кріплення; 10. Кільце ущільнювача; 11. Шланг системи вентиляції картерних газів; 12. Шланг поворотної паливної лінії; 13. Кільце ущільнювача; 14. Паливна форсунка у зборі; 15. Кільце ущільнювача; 16. Термоізоляційне кільце; 17. Кільце ущільнювача; 18. Вакуумний шланг; 19. Кришка маслозаливної горловини; 20. Кільце ущільнювача; 21. Ущільнювальна втулка; 22. Болт кріплення
Моменти затягування болтів кріплення кришки головки блоку циліндрів
[Текст скопійовано з цього ресурсу: SKODABOOK.RU]

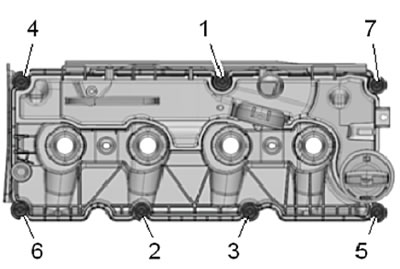

Болти кріплення кришки головки блоку циліндрів затягуються в послідовності, вказаній нижче на малюнку з моментом затягування 9 Н·м.
