Зняття та встановлення
Зняття
Примітка. Для спрощення процесу складання на складальному конвеєрі нижня кришка ременя приводу газорозподільного механізму встановлюється разом з напрямною, який встановлена у фланець передньої ущільнювальної манжети колінчастого валу. Для зняття нижньої кришки ременя ГРМ, цю напрямну необхідно зламати.
1. Зняти шків колінчастого валу в зборі (докладніше, див. відповідний розділ у цьому розділі).
Увага! При виконанні наведених нижче операцій необхідно бути гранично обережним, щоб не пошкодити ремінь приводу ГРМ.
Старі версії

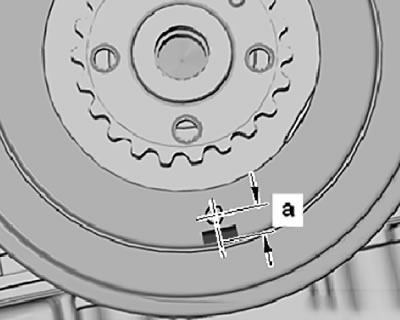

2. Просвердлити отвір у місці, вказаному на малюнку нижче, а = 10 мм. Діаметр свердла 8 мм.
3. Вставить викрутку в отвір і зламати напрямну.
Оновлена версія

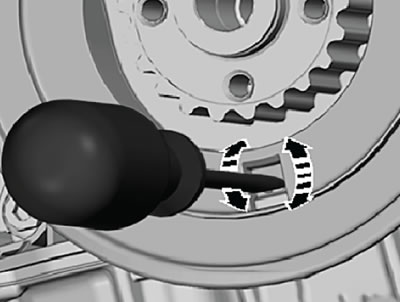

4. Вставити викрутку в слот і зламати напрямну, як показано нижче. Для цього викрутку необхідно обертати у напрямку стрілок, як показано на малюнку нижче.

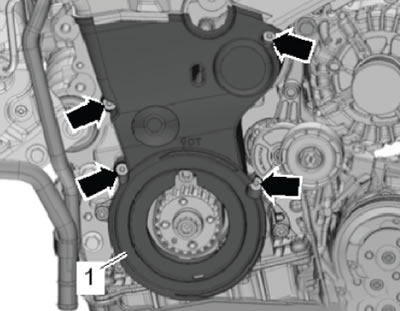

5. Викрутити гвинти кріплення (стрілки), показані на малюнку нижче.
6. Від'єднати від фіксаторів і зняти нижню кришку ременя (1) приводу газорозподільного механізму у напрямку вгору, як показано на малюнку нижче.
Встановлення
Установка проводиться у послідовності зворотного зняття.

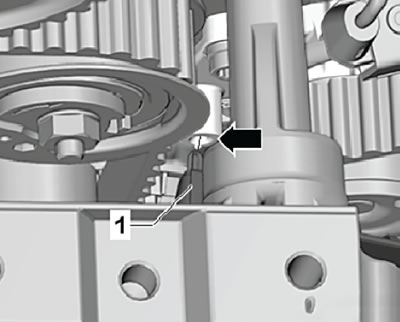

При встановленні нижньої кришки ременя приводу ГРМ бути уважним, щоб напрямний палець був встановлений в отвір (стрілка), як показано на малюнку нижче.
