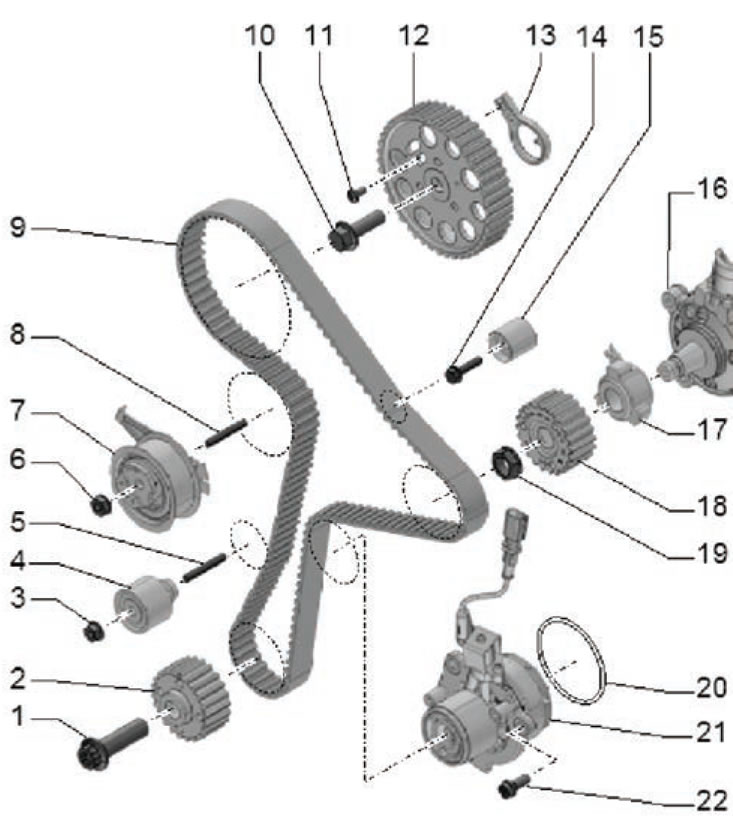

Загальний вигляд
1. Болт кріплення, момент затягування при встановленні 180 Н·м + додатково довернути на кут 135°; 2. Зубчастий шків колінчастого валу - привід газорозподільного механізму; 3. Гайка кріплення, момент затягування при встановленні 20 Н·м; 4. Напрямний шків; 5. Шпилька, 15 Н·м; 6. Гайка кріплення, момент затягування при установці 20 Н·м + додатково довернути на кут 45°; 7. Натяжний ролик; 8. Шпилька, 15 Н·м; 9. Зубчастий ремінь приводу газорозподільного механізму; 10. Болт кріплення, момент затягування при встановленні 100 Н·м; 11. Болт кріплення, момент затягування при встановленні 9 Н·м; 12. Зубчастий шків приводу розподільчого валу; 13. Драйвер розподільчого валу; 14. Болт кріплення, момент затягування при встановленні 20 Н·м; 15. Напрямний ролик; 16. Паливний насос високого тиску; 17. Ступиця паливного насоса високого тиску; 18. Зубчастий шків приводу паливного насоса високого тиску; 19. Гайка кріплення; 20. Кільце ущільнювача; 21. Водяний насос у зборі; 22. Гвинт кріплення.
(Стаття передрукована з веб-сайту: «skodabook»)
