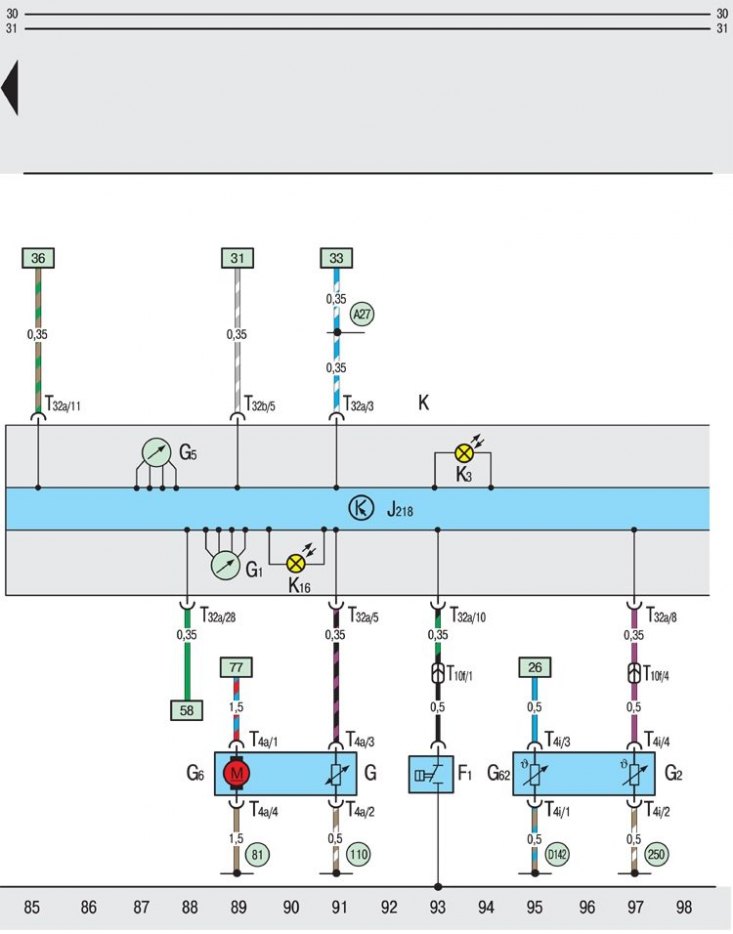

Панель приборов, процессор, сигнализаторы, топливный насос
F1 – выключатель-датчик давления масла с гидроприводом;
G – измерительное устройство указателя уровня топлива;
G1 – указатель уровня топлива;
G2 – датчик указателя температуры;охлаждающей жидкости;
G5 – тахометр;
G6 – топливный насос;
G62 – датчик температуры охлаждающей жидкости;
J218 – процессор панели приборов;
К – панель приборов;
К3 – сигнализатор аварийного падения давления масла;
К16 – сигнализатор аварийного запаса топлива;
Т4а – четырехконтактный штекерный разъем, на датчике указателя температуры охлаждающей жидкости;
Т10f – десятиконтактный штекерный разъем, в кабельном канале слева (черный);
Т32а – 32-контактный штекерный разъем, на панели приборов (синий);
Т32b – 32-контактный штекерный разъем, на панели приборов (зеленый);
81 – соединение на "массу" в жгуте проводов позади панели приборов;
110 – соединение на "массу" в жгуте проводов позади панели приборов;
250 – соединение на "массу" в соединительном жгуте проводов двигателя;
А27 – соединение (сигнал скорости автомобиля) в жгуте проводов позади панели приборов слева (только для автомобилей с системой центрального управления замками дверей);
D142 – соединение в соединительном жгуте проводов двигателя
