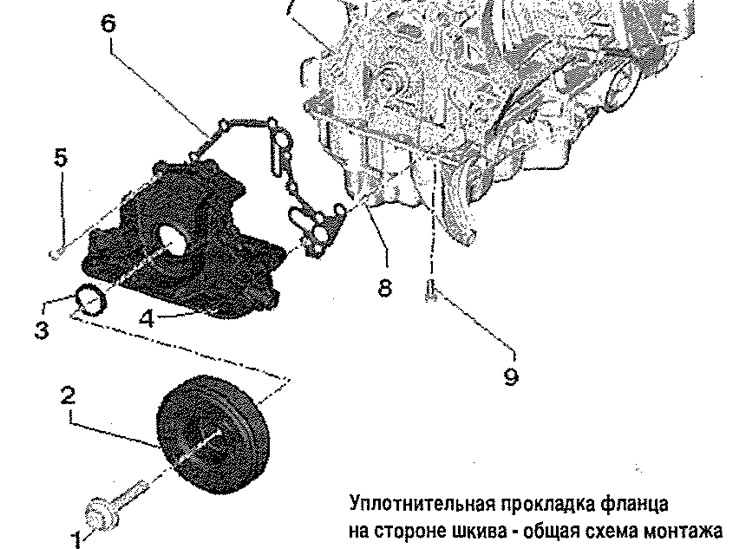

Уплотнительная прокладка фланца на стороне шкива — общая схема монтажа

1. 150 Нм и довернуть на 180° (½ об.): заменить; при откручивании и затягивании использовать упор -Т10475-

2. Шкив поликлинового ремня: с гасителем крутильных колебаний

3. Уплотнительное кольцо; для коленвала на стороне шкива; не смазывать

4. Уплотнительная прокладка фланца на стороне шкива: должна сидеть на штифтах

5. Болт: заменить

6. Прокладка: заменить

7. Блок цилиндров

8. Посадочный штифт, 2 шт.

9. Болт: заменить
