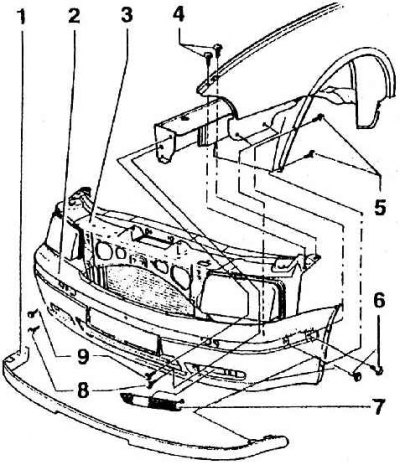

1 – буферная накладка; 2 – бампер; 3 – передняя стенка кузова (нужно монтировать ее без предварительного натяжения); 4 – винт с шестигранной головкой; 5 – винт; 6 – винт с шестигранной головкой; 7 – вентиляционная решетка; 8 – винт с шестигранной головкой (доступен после удаления вентиляционной решетки 7); 9 – винт с шестигранной головкой (доступен после удаления буферной накладки 1)
Внимание! Нет надобности в разъединении контура с циркуляцией охлаждающей жидкости для охлаждения двигателя и охлаждающего контура кондиционера, если закрепить радиатор и конденсатор подходящим образом на двигателе.
Разборка
1. Разъединив штекерные разъемы и шланги для охлаждающей жидкости, освободить из фиксированного положения трос Боудена запора капота.
2. Разъединить шланги кондиционера (если он содержится в оснащении автомобиля).
(Оригинал можно посмотреть на SKODABOOK.ru)
3. Вывинтить винты 5.
4. Вывинтить винты с шестигранной головкой 4.
5. Сняв буферную накладку 1, вывернуть винты с шестигранной головкой 9.
6. Отцепив из фиксированного положения вентиляционную решетку 7, вывернуть винты с шестигранной головкой 8.
7. Полностью снять всю переднюю стенку кузова 3 вместе с установленными деталями.
