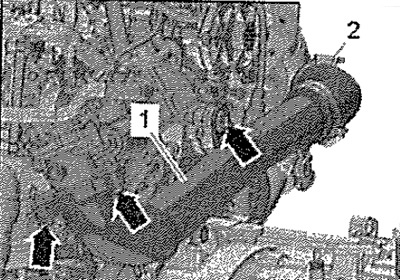

Выкрутить винты «стрелки». Ослабить хомут «2» и снять воздуховод «1».
Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CUPA, CRVC

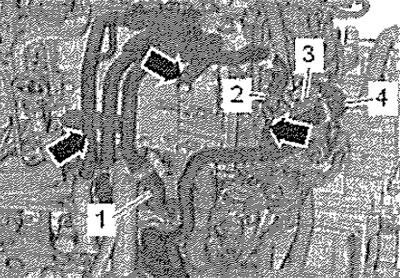

Выкрутить винты «стрелки». Пережать шланги системы охлаждения «1» и «4» с помощью зажимов для шлангов до диаметра 25 мм -МР7-602 (3094)-. Ослабить хомуты -2, 3- и отсоединить шланги ОЖ.
Для а/м с буквенным обозначением двигателя CRKB

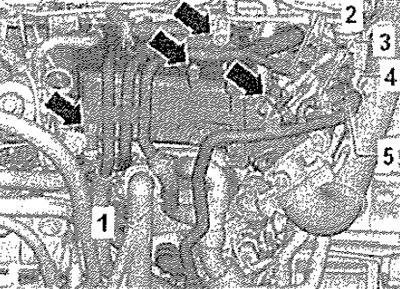

Выкрутить винты «стрелки». Пережать шланги системы охлаждения «1» и «5» с помощью зажимов для шлангов до диаметра 25 мм -МР7-602 (3094)-. Ослабить хомуты -2, 3, 4- и отсоединить шланги ОЖ.
[Сведения представлены на веб-сайте www.SkodaBook.ru]

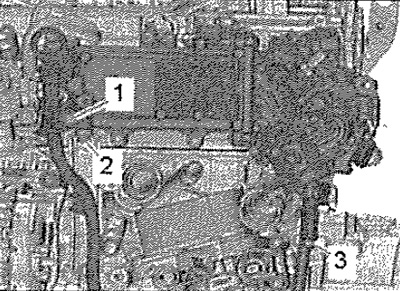

Выкрутить винт «3». -Поз. 1, 2- можно игнорировать.
Все
Отсоединить электрические разъёмы.
2. Для датчика температуры воздуха на впуске «G42»
3. Блока дроссельной заслонки «J338»

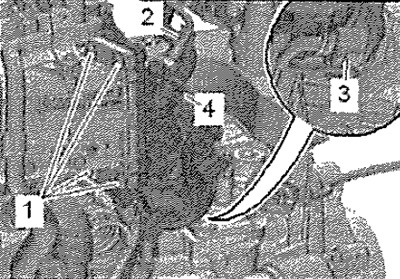

Ослабить хомут шланга «4», снять воздушный шланг. Выкрутить винты «1» и снять соединительный патрубок с блоком управления воздушной заслонки «J338».
Установка
Установка в обратном порядке.
Указание: Заменить прокладки и уплотнительные кольца.
При установке соединительного патрубка с блоком управления воздушной заслонки «J338» обращать внимание на посадочные штифты. Установить передний верхний патрубок ОЖ. Установить воздушный фильтр.
