Снятие и установка передней камеры
Указание: Для облегчения снятия поворачивать зеркало по потребности.

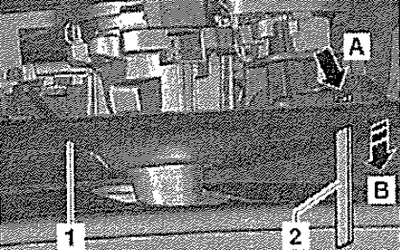

Выключить зажигание и все потребители электроэнергии. Вставить, к примеру, приспособление для разблокировки -Т30098- или плоский щуп толщиной 0,8 мм -поз. 2- в зазор (см. рис.) и тем самым разблокировать фиксирующие выступы -стрелка А-. Немного отогнуть вниз правую сторону накладки -1- -стрелка В-.

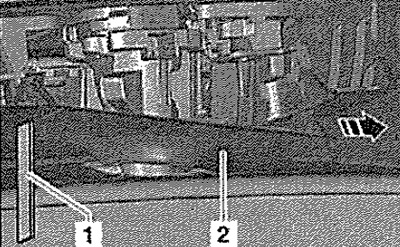

Ухватиться за правую сторону накладки -2- и, потянув с соизмеримым усилием -стрелка-, создать зазор для того, чтобы вставить приспособление для разблокировки -1- с левой стороны. Вставив приспособление для разблокировки в зазор -см. рис.-, разблокировать фиксирующий выступ с левой стороны и снять накладку -2- движением вниз.

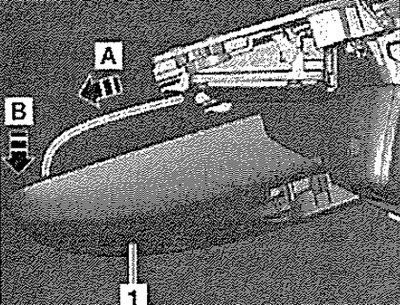

Сдвинуть накладку -1- вперёд -стрелка А-. а затем - вниз -стрелка В-.

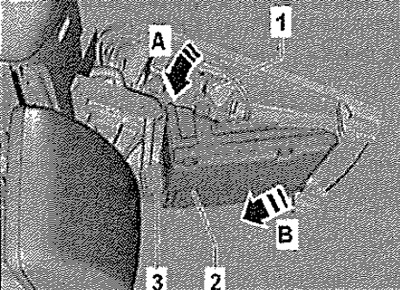

Высвободить переднюю камеру -2- из зажимов -1- -стрелка А-. Извлечь переднюю камеру -2- из крепления -стрелка В- и отсоединить разъём -3-.
Установка
Установка в обратном порядке. Откалибровать переднюю камеру вспомогательных систем -R242-.
Снятие обогревательной пластины передней камеры

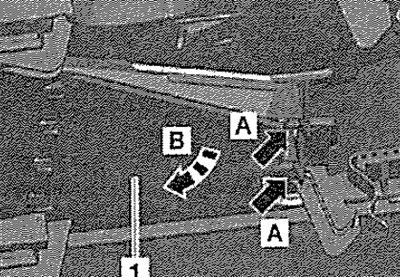

Снять переднюю камеру вспомогательных систем -R242-. Отжать фиксирующий выступ -стрелка А-, отогнуть и снять пластину -1- -стрелка В-. Отсоединить разъём.
Установка в обратном порядке.
