Снятие и установка элементов акустической системы (Skoda Octavia 5E)

Снятие и установка блока управления акустической системы

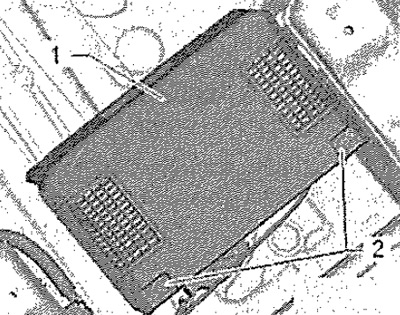

Выключить все потребители электроэнергии и извлечь ключ зажигания. Установить левое переднее сиденье до упора назад и в самое верхнее положение. Извлечь распорные пистоны «2» и снять крышку -1-движением вперёд.

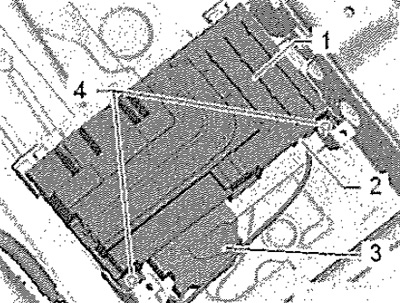

Выкрутить винты «4» (1,5 Нм). Слегка наклонить блок управления «1» и извлечь из кронштейна. Расфиксировать скобу, откинув её, и отсоединить разъём «3». Отсоединить шину передачи данных "MOST-Bus" «2».

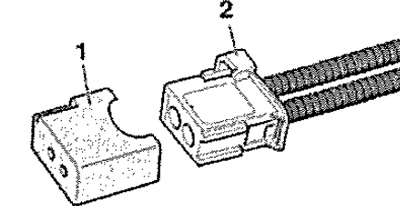

Защитить розетку шины MOST «2» крышкой «1» или другим подходящим способом (например, обернуть в полиэтилен и обмотать скотчем).

Установка

Установка в обратном порядке. При замене закодировать новый блок управления с помощью Тестера. В случае повреждения шины MOST заменить её вместе с терминалами.

Снятие и установка передних и задних среднечастотных динамиков

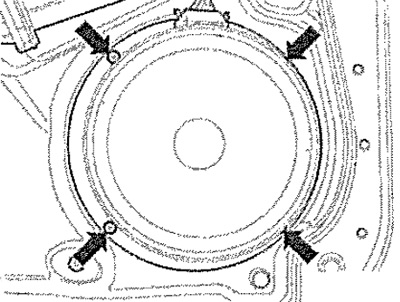

Выключить зажигание и все потребители электроэнергии. Снять облицовку двери, с которой снимается динамик. Отсоединить разъём на динамике. Извлечь распорные пистоны «стрелки» и снять динамик.



Установка в обратном порядке.

Снятие и установка сабвуфера

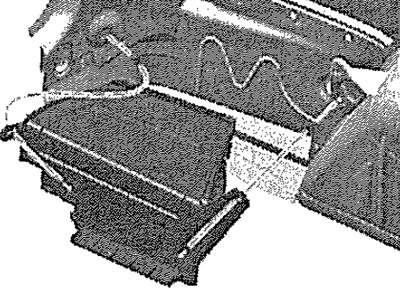

Снять левую боковую облицовку багажного отсека. Выкрутить крепёжные винты -см. рис.- (3 Нм) и извлечь сабвуфер. Отсоединить разъём.



Установка в обратном порядке.

Снятие и установка разъёмов для внешних источников аудио-видеосигнала MEDIA-IN (MDI)

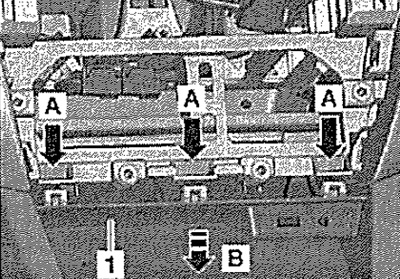

Снять модуль дисплея информационно-развлекательной системы. Снять панель управления отопителя/климатической установки. По очереди отпереть фиксаторы «стрелки А», опустить консоль «1» «стрелка В» и выдвинуть к себе подсоединённые провода.

Разъём MEDIA IN (Mttsumi)

Вставить маленькую отвёртку под углом снизу в центр разъёма, Сжав, разблокировать и по очереди отсоединить разъёмы «3». Разблокировать разъём «2» из фиксаторов «стрелки» и извлечь.

(Текст скопирован с этого ресурса SkodaBook.ru)

Разъёмы USB и AUX

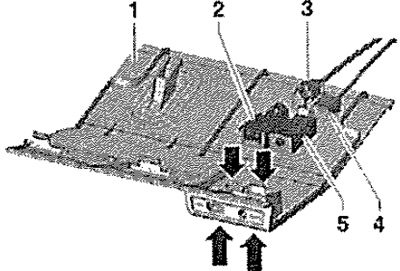

Разблокировать сверху и отсоединить разъем от гнезда USB «3». Вставить маленькую отвёртку под углом снизу в центр разъёма. Сжав, разблокировать и отсоединить разъём от гнезда AUX, поз. «4». Разблокировать из фиксаторов «стрелки» и извлечь USB-разъём «2» и разъём для внешних источников аудиосигнала «5».





Установка в обратном порядке.
