Очиститель лобового стекла (Skoda Octavia 5E)

Снятие и установка поводков стеклоочистителей со щётками и регулировка их конечного положения

Указание: Если во время выполнения работ требуется включить электродвигатель стеклоочистителей, необходимо закрыть капот и включить зажигание, т. к. в противном случае электропитание электродвигателя стеклоочистителей прерывается.

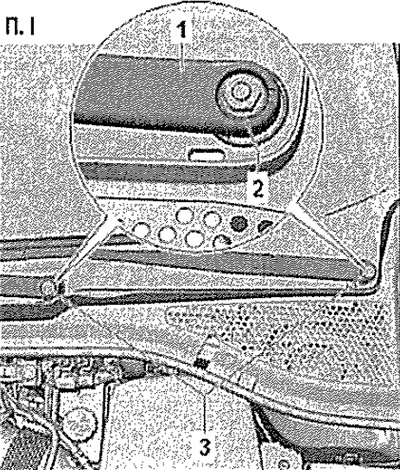

Выключить зажигание и все потребители электроэнергии. Снять защитные колпачки «3» с помощью отвертки. Ослабить «2» гайки на несколько оборотов.

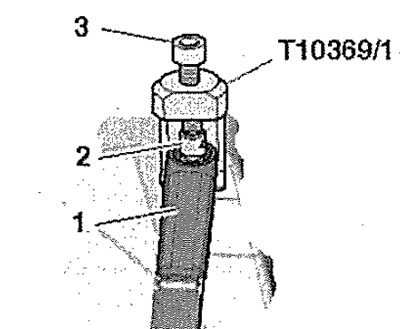

Надеть съёмник «Т10369/1» поводков стеклоочистителей, как показано на рисунке, на поводок.

Указание: Для освобождения поводков стеклоочистителей всегда использовать упор «2» для предотвращения повреждений резьбы на вале электродвигателя стеклоочистителя.

С помощью вращения нажимного винта «3» снять рычаг стеклоочистителя «1» с вала. Открутить гайки и снять рычаги.

Установка

Указание: При каждом втором выключении электродвигатель стеклоочистителей переходит в смещённое конечное положение, при котором рабочие кромки щёток направлены в другую сторону. Электродвигатель стеклоочистителей работает при этом в направлении вниз, а затем снова немного вверх. Это смещенное конечное положение не может быть использовано для коррекции рычагов стеклоочистителей. Нужно использовать конечное положение, при котором электродвигатель стеклоочистителей работает в прямом направлении и без перехода в направлении нижнего конечного положения. Если электродвигатель стеклоочистителей работает в направлении смещённого конечного положения, нужно ещё раз включить ход очистки. Функция смещенного конечного положения активируется через 100 циклов работы стеклоочистителя, начиная с момента кодирования, или при установке нового электродвигателя стеклоочистителя. Активизирована ли уже эта функция, можно определить с помощью повторного включения и выключения электродвигателя стеклоочистителей.

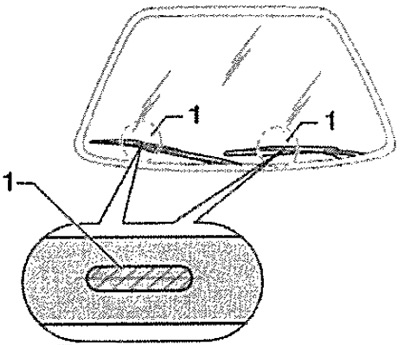

Включить и выключить электродвигатель стеклоочистителей и дать рычагам встать в конечное положение для регулировки поводков стеклоочистителей. Установить поводки стеклоочистителей со щётками и выровнять щётки стеклоочистителей так, чтобы они совпадали с отметками в лобовом стекле «1». Слегка затянуть гайки крепления. Включить одноразовый режим и повторно проверить регулировку поводков стеклоочистителей, при необходимости откорректировать. Затянуть гайки крепления (21 Нм).

Указание: Допуск между щёткой стеклоочистителя и отметкой «1» составляет ±2 мм.

Снятие и установка электродвигателя стеклоочистителей с рычажным механизмом

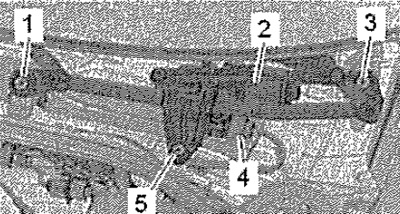

Выключить зажигание и все потребители электроэнергии. Снять поводки стеклоочистителей со щётками. Снять накладку водоотводящего короба, Вывернуть винты «1», «3» и «5». Снять электродвигатель стеклоочистителей с рычажным механизмом -2-из водоотводящего короба. Отсоединить разъём «4».

Установка

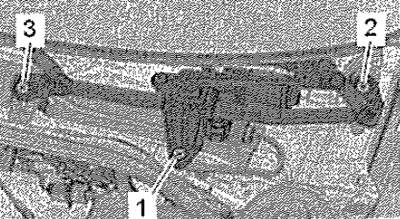

Установка в обратном порядке. После предварительного размещения узла винты закрутить в последовательности «1», «2» и «3» сначала от руки. Затем в том же порядке затянуть моментом 8 Нм.

Снятие и установка датчика дождя и освещённости «G397»

Осторожно! При снятии датчика дождя и освещённости «G397» с удерживающей пластины на лобовом стекле (например, при замене лобового стекла), он может быть установлен повторно. Снятый датчик до повторной установки хранить в помещении без пыли и обратить внимание на то, чтобы силиконовая соединительная подушка находилась в чистом состоянии. Для облегчения снятия поворачивать зеркало по потребности.

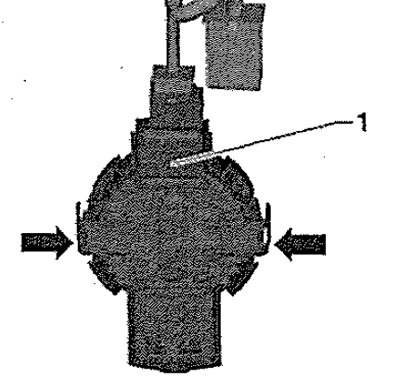

Выключить зажигание и все потребители электроэнергии. Снять крышки датчика дождя и освещённости «G397». Разблокировать фиксатор «1» «стрелки».

Указание: После снятия фиксатора нужно выждать не менее 1 минуты. Таким образом, снимется напряжённость в силиконовом слое, и он не будет повреждён при снятии.

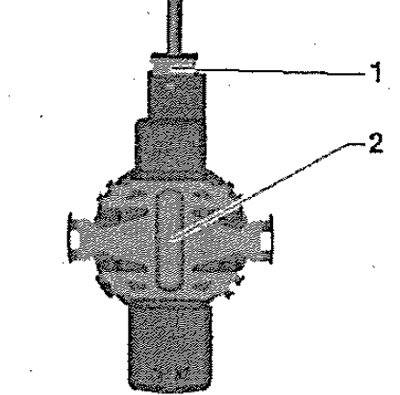

Начиная сверху, осторожно отцепить датчик дождя и освещённости «G397» поз. «2» от держателя на лобовом стекле. Разблокировать и отсоединить разъём «1».

Установка

Установка в обратном порядке.

Осторожно! Лобовое стекло в пределах удерживающей пластины тщательно очистить, например, с помощью изопропанола (технического спирта). Обратить внимание на то, чтобы при установке на верхнюю поверхность (соединительную подушку) датчика не попала грязь или она не была повреждена. Датчик с повреждённой соединительной подушкой подлежит обязательной замене. Существует несколько вариантов датчиков (в зависимости от комплектации). При замене устанавливать правильную деталь. В случае загрязнения поверхности (соединительной подушки) датчика её можно очистить, несколько раз наклеивая и снимая клейкую ленту.

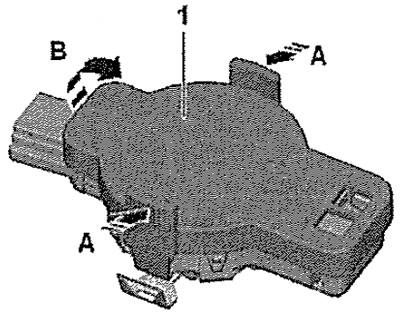

Если устанавливается новый датчик, то сдавить захваты в «направлении стрелки А» и снять защитный колпак «1» в «направлении стрелки В». Подсоединить разъём. Вставить датчик в держатель на лобовом стекле.



Вдавить фиксатор «1» так, чтобы защёлки «стрелки» закрылись с различимым звуком.

Указание: Даже при правильном монтаже между лобовым стеклом и соединительной подушкой сначала могут находиться маленькие воздушные пузырьки. Прим, через 10 минут поверхность прилегания должна быть чистой от пузырьков. Если через 10 минут поверхность прилегания не очистилась от пузырьков, нужно датчик дождя снова снять и установить заново. Пузырьки воздуха между лобовым стеклом и соединительной подушкой ведут нарушениям в работе датчика.

При замене необходимо закодировать новый датчик с помощью Тестера.
