Осторожно! Если после активации системы в течение около 3 секунд подаётся предупредительный сигнал, а вблизи а/м препятствий нет, это свидетельствует о неисправности системы.
Дополнительно о неисправности сигнализирует мигание символа в клавише. На дисплее системы Infotainment отображается знак «1» или...
.
Обратитесь на СТО. Чтобы система могла исправно работать, датчики должны быть чистыми (безо льда и т.п.). Неблагоприятные погодные условия (сильный дождь, туман, очень низкие или очень высокие температуры и т.п.) могут препятствовать нормальной работе системы. Дополнительно установленное оборудование, на пример, крепление для перевозки велосипедов, может нарушать работу парковочного ассистента.
Примечание: Сигналы переднего парковочного ассистента по умолчанию выше по тону, чем сигналы заднего парковочного ассистента. Если при включении системы вокруг а/м отображаются не асе области, а/м должен проехать несколько метров вперёд или назад. Если система активирована, и селектор АКП находится в положении Р (а/м не может двигаться), звуковой сигнал прекращается и препятствия не отображаются.

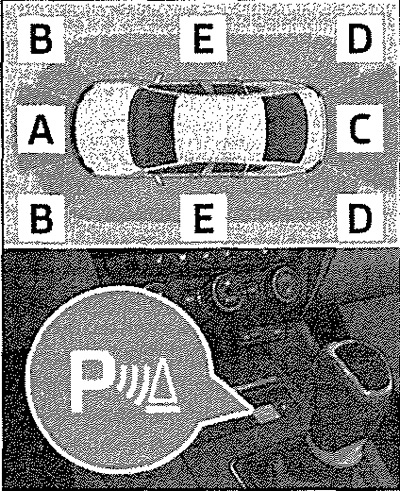

Дальность действия датчиков/клавиши системы

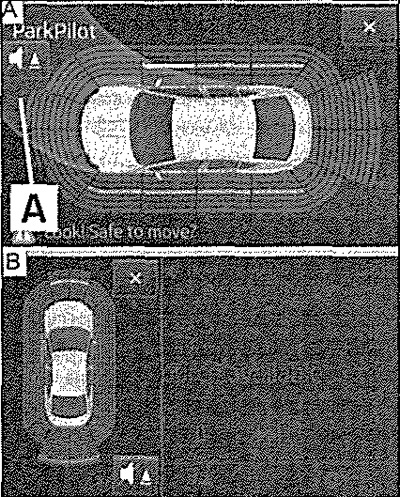

Дисплей информационно-развлекательной системы Infotainment: Отображение траектории движения/уменьшенное изображение
Парковочный ассистент (далее коротко: система) работает только при включённом зажигании. Система оказывает помощь водителю с помощью звуковых сигналов или изображения на дисплее системы Infotainment при парковке и маневрировании, С помощью ультразвуковых волн система рассчитывает расстояние от бампера до препятствия. Ультразвуковые датчики установлены в заднем или переднем бамперах.

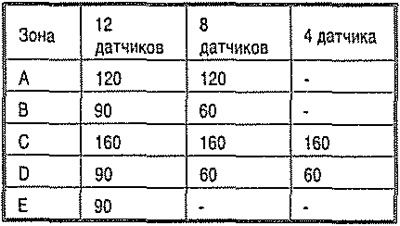

Описание к рисунку — примерная дальность действия датчиков (см)
При уменьшении расстояния до препятствия сокращается интервал между звуковыми сигналами. Начиная с расстояния около 30 см сигнал становится непрерывным — опасная зона. С этого момента следует прекратить движение). Длина а/м может увеличиться при установке съёмного тягово-сцепного устройства. Поэтому опасная зона у а/м со штатным ТСУ начинается на расстоянии примерно 35 см.
Активация/деактивация
Система включается автоматически, при включении передачи заднего хода, или нажатием клавиши
.
В клавише загорается символ, активация подтверждается коротким звуковым сигналом. Парковочный ассистент выключается вместе с передачей заднего хода, нажатием клавиши или автоматически при превышении скорости 10 км/ч (значок в клавише гаснет). У а/м, оборудованных только задними датчиками, систему можно отключить, только выключив передачу заднего хода.
Эксплуатация с прицепом
У а/м со штатным ТСУ при буксировке прицепа активны только зоны А и В системе, и траектория движения не отображается.
Автоматическое включение системы при движении вперёд
Автоматическое включение происходит при скорости ниже примерно 10 км/ч, при следующих условиях: расстояние до препятствия впереди меньше 90 см, расстояние до препятствия сзади меньше 30 см, расстояние до препятствия сбоку от а/м меньше 30 см. После включения в левой части дисплея Infotainment отображается следующее — рис. 8. Звуковые сигналы подаются начиная с расстояния до препятствия примерно 50 см. Функцию автоматической индикации можно активировать или деактивировать в системе Infotainment.
Отображение траектории движения
Отображение предполагаемой траектории движения меняется в зависимости от поворота рулевого колеса А. Препятствия, находящиеся на траектории движения, отображаются следующими цветами: красный — расстояние до препятствия меньше 30 см, жёлтый — расстояние до препятствия больше 30 см. Препятствия, не находящиеся на траектории движения, отображаются следующими цветами: красный — расстояние до препятствия меньше 30 см, белый — расстояние до препятствия больше 30 см. Траектория движения вперёд отображается, когда включена передача для движения вперёд или нейтральная передача, или когда селектор устанавливается в положение N. Траектория движения назад отображается, когда включена передача для движения назад, или когда селектор устанавливается в положение R.
