Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Переходник (адаптер) для индикатора часового типа «Т10170».
- Фиксатор положения распределительных валов «Т10171» или «Т10171А».
- Индикатор отклонений часового типа.
1. Снять крышку головки блока цилиндров и воздушный фильтр.
2. Снять крышки распределительных валов.
3. Извлечь катушку зажигания 1-го цилиндра.
4. Вкрутить в резьбу свечи зажигания до упора адаптер для индикатора отклонений часового типа «Т10170».

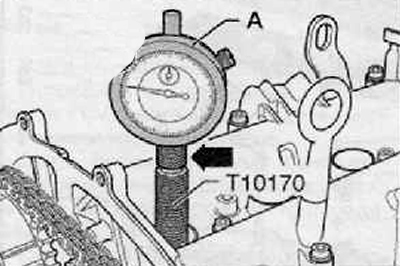

5. Установить индикатор отклонений (А) с удлинителем Т10170/1- вплоть до упора, зажать его прижимной гайкой (стрелка), как показано на рисунке ниже.
6. Поворачивать коленчатый вал по направлению вращения вала двигателя до тех пор, пока поршень 1-го цилиндра не будет в ВМТ. Отметить положение на индикаторе отклонений при помощи небольшой стрелки.

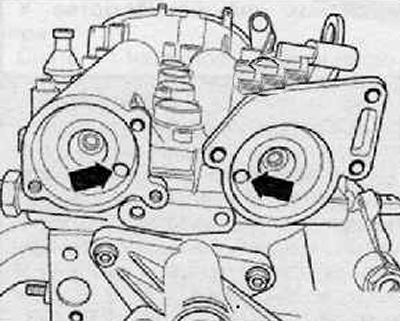

7. Отверстия (стрелки) в распределительных валах должны находиться в представленном на рисунке положении. При необходимости повернуть коленчатый вал на один оборот (360°).
Примечание.
- Если коленчатый вал повернется на более, чем 0,01 мм за ВМТ, то следует повернуть коленчатый вал назад примерно на 45. Затем повернуть его по направлению вращения вала двигателя в положение ВМТ 1-го цилиндра.
- Допускаемое отклонение от ВМТ поршня 1-го цилиндра: ± 0.01 мм.

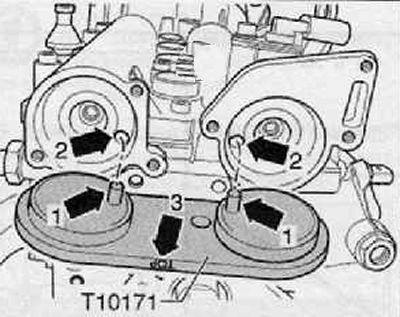

8. Установить стопорный инструмент для распределительных валов «Т10171» или «Т10171А» в отверстия в распределительных валах до упора. Стопорные дорны (стрелки 1) должны входить в отверстия (стрелки 2), как показано на рисунке ниже. Нужно, чтобы надпись "ТОР" (стрелка 3) было возможно прочесть сверху.
- Если окажется невозможным установить стопорный инструмент для распределительных валов «Т10171» или «Т10171А» в отверстия распределительных валов до упора, это значит, что фазы газораспределения не отрегулированы и их необходимо отрегулировать повторно.
- Фазы газораспределения отрегулированы в том случае, если возможно установить стопорный инструмент для распределительных валов «Т10171» или «Т10171А» в отверстия распределительных валов до упора.
9. Далее установка производится в последовательности обратной снятию.
- Заменить уплотнительные кольца крышек распределительных валов и перед тем как приступить к установке, смазать их маслом.
