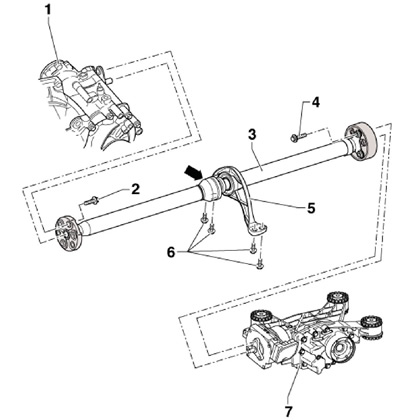

7.1 Подробности за монтаж на карданния вал
1 ъглово задвижване
2 Болта M 10x30, 3 бр., 60 Nm
3 Карданният вал, при монтиране на лагера 5 трябва да е зад пантата (стрелка)
4 Болта M 10x45, 3 бр., 60 Nm
5 Междинен лагер, трябва да бъде подравнен без напрежение
6 болта, 25 Nm
7 Задна крайна предавка
2. Преди да премахнете, маркирайте относителната позиция на всички части една спрямо друга, така че след това да могат да бъдат монтирани в една и съща позиция. По този начин могат да се избегнат дисбаланси, които причиняват шум.
3. Отстранете звукоизолацията под двигателното отделение (вижте Глава 11).
4. Отстранете цялата изпускателна система (вижте Глава 4).

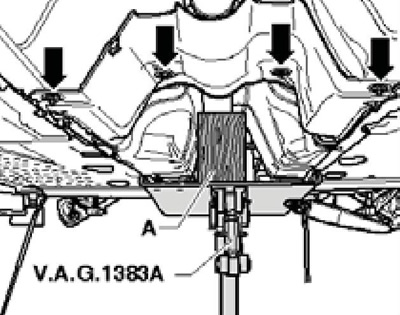

5. Подпрете карданния вал с трансмисионен крик, като поставите дървени блокове между тях (A на илюстрацията) и закрепете вала към крика с подходящи колани. Отстранете болтовете (стрелките) и отстранете топлинния щит под карданния вал.
7.5 Премахване на топлинния щит на силоотводния вал
6. Маркирайте позицията на карданния вал с гъвкавия диск спрямо изходящия фланец на ъгловата трансмисия и след това прикрепете карданния вал към изходния фланец на ъгловата трансмисия (вижте илюстрация 5.19 Глава 6).
7. Отстранете кобилицата от трансмисията, като премахнете болтовете (B и C в илюстрация 5.20, глава 6).
8. След отстраняване на кобилицата от ръчната скоростна кутия, захранващият блок се накланя леко напред, така че внимавайте да не повредите уплътнението (вижте илюстрация 5.21 Глава 6) във фланеца на задвижващия вал.
9. Уверете се, че има цветни маркировки върху гъвкавия диск на карданния вал и върху фланеца на съединителя Haldex (вижте илюстрацията). Приложете тези маркировки според нуждите.

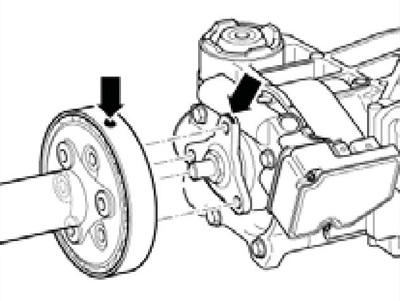

7.9 Маркировки на карданния вал и на фланеца на съединителя Haldex
10. Развийте болтовете за закрепване на карданния вал към фланеца на съединителя Haldex (вижте sopr. илюстрация).

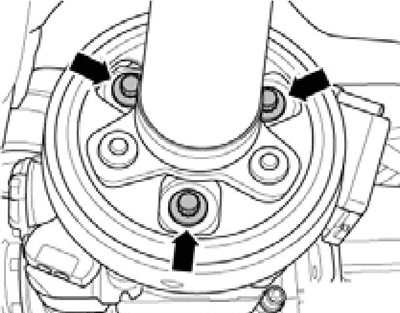

7.10 Болтове за закрепване на карданния вал към съединителя Haldex
11. Помолете асистент да държи задвижващия вал. Развийте болтовете за закрепване на междинния лагер (вижте сопр. илюстрация) и преместете вала напред, леко натискайки напред захранващия блок. След това издърпайте задвижващия вал от центриращия щифт на задното крайно задвижване и издърпайте вала от центриращия щифт на конусното зъбно колело. Не накланяйте карданния вал, преместете го хоризонтално от центриращите шпилки, за да не повредите уплътненията (вижте илюстрация 5.21 Глава 6) във фланците на карданния вал. След демонтаж не огъвайте кардана.

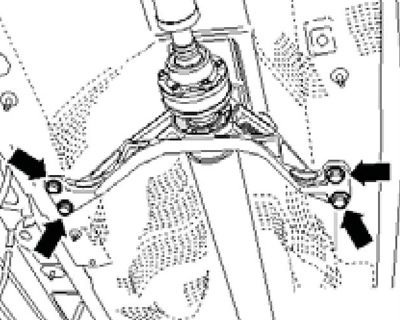

7.11 Закрепване на междинния лагер на карданния вал
12. Монтажът се извършва в обратен ред. Монтирайте вала така, че всички маркировки, направени при отстраняване на маркировките, да съвпадат.
