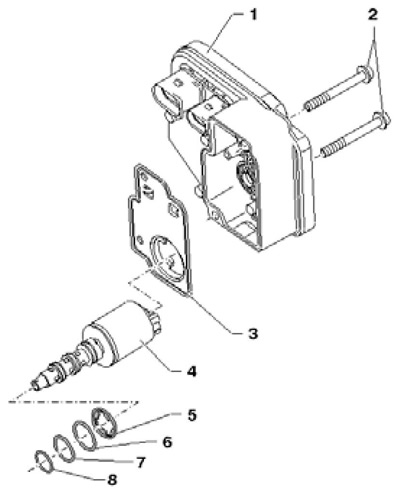

9.1 Подробности за сглобяване на блока за управление на задвижването на всички колела "J492"
1 Блок "J492" на управлението на всички колела
2 болта, 6 Nm
3 Капак, с вулканизирано уплътнение, подлежи на смяна
4 Клапан за управление на съединителя "N373"
5 Уплътнение, подлежи на смяна
6 О-пръстена, диаметър 12 мм, подлежат на смяна
7 O-пръстен, диаметър 11 mm, подлежат на смяна
8 Уплътнителен пръстен с диаметър 10 mm, подлежи на смяна
2. Изключете запалването.

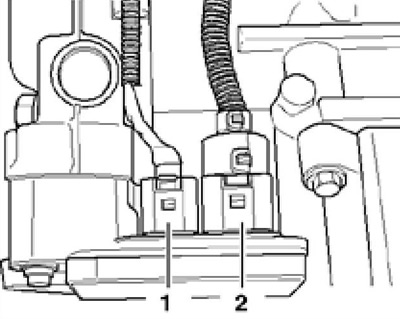

3. Разкачете конекторите (1 и 2 на съпротивление. илюстрации) j492 блоково окабеляване.
(Статия, публикувана на уебсайта: SKODABOOK.ru)
9.3 J492 блок съединители

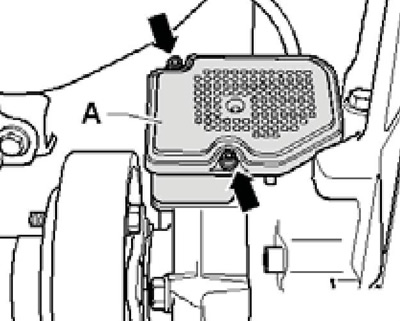

4. Поставете тава за отцеждане под съединителя Haldex, отстранете болтовете и внимателно отстранете модула J492 (виж прил. илюстрация).
9.4 Болтове за монтаж на блок J492

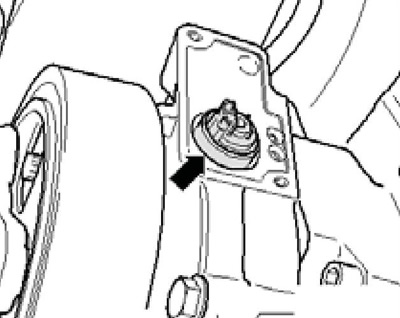

5. Ако е необходимо, отстранете капака на блока. Докато правите това, задръжте клапана N373 (виж прил. илюстрация). Покрийте вентил N373 с кърпа, хванете го с клещи и го издърпайте.
9.5 Клапан "N373"
6. Монтажът се извършва в обратен ред. Използвайте нови уплътнения на клапани, навлажнете ги със съединителна течност Haldex преди монтажа. Затегнете монтажните болтове на блока до 6 Nm. Накрая проверете и регулирайте нивото на течността на съединителя Haldex (вижте глава 1).
