Кандэнсатар — зняцце і ўстаноўка (Skoda Kodiaq NS7)

Увага:

• Сцеражыцца абмаражэння!
• Калі ў контуры кліматычнай усталёўкі застанецца холадагент, то ён выйдзе вонкі.
• Перад разгерметызацыяй контуру цыркуляцыі адпампаваць холадагент. Калі контур цыркуляцыі холадагенту не будзе разгерметызаваны на працягу 10 хвілін пасля адпампоўкі, то ў выніку наступнага выпарэння ў контуры цыркуляцыі можа ўзнікнуць ціск. Хладагент неабходна адпампаваць яшчэ раз.

Увага. У электраабсталяванні гібрыднага аўтамабіля маецца высокая напруга. Сцеражыцеся паражэння электрычным токам! У ходзе далейшых работ выконваюцца дзеянні з высакавольтнай сістэмай. Адключыць напружанне высакавольтнай сістэмы.

Заўвага:

Контур кліматычнай усталёўкі неабходна прамыць холадагентам R134a у наступных выпадках:

• Калі ў ім прысутнічаюць забруджванні ці іншародныя прымешкі.
• Калі пры адпампоўцы холадагенту з герметычнага контуру ціск не ўтрымліваецца на ніжнім узроўні (рост ціску адбываецца з прычыны выпарэння вільгаці, наяўнай у контуры).
• Калі раней мела месца разгерметызацыя контуру (напрыклад, з прычыны аварыі).
• Калі вынікі вымярэння ціску і тэмпературы сведчаць аб тым, што ў холадагенце прысутнічае вада.
• Калі невядома колькі алею маецца ў контуры.
• Калі кампрэсар кліматычнай усталёўкі быў заменены з прычыны няспраўнасці (напрыклад, празмерная шумнасць працы або выхад са строю).
• Для аўтамабіляў, абсталяваных сістэмай Старт-стоп, неабходна ўлічваць умовы блакіроўкі працы сістэмы.

Зняцце

1. Зняць панэль пярэдняга бампера ў зборы (падрабязней, гл. адпаведны раздзел у главе "Кузаў").



2. Калі ўстаноўлена, зняць спецыяльныя жалюзі.

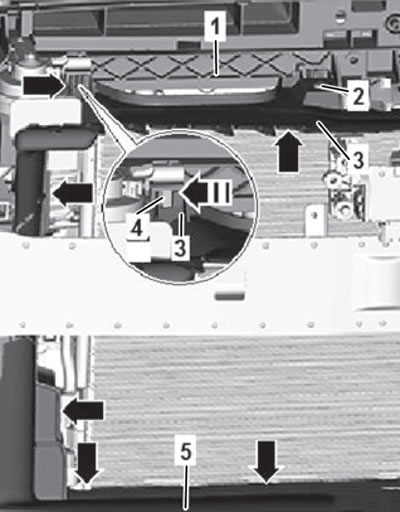

3. Вызваліць з захопаў (4) і зняць паветраны дэфлектар (стрэлкі), як паказана на малюнку ніжэй.

Арыгінальны тэкст размешчаны на: SKODABOOK.ru

4. Націснуць на верхнюю частку дэфлектара (3) і на ніжнюю частку (5), каб адлучыць іх.

5. Зняць накіроўвалую з мантажнага кранштэйна пярэдняга бампера.

6. Зняць верхнюю і ніжнюю часткі паветраных дэфлектараў.

7. Разрадзіць сістэму кандыцыянавання, выкарыстоўваю спецыяльнае абсталяванне.

8. Адлучыць магістралі сістэмы кандыцыянавання ад кандэнсатара.

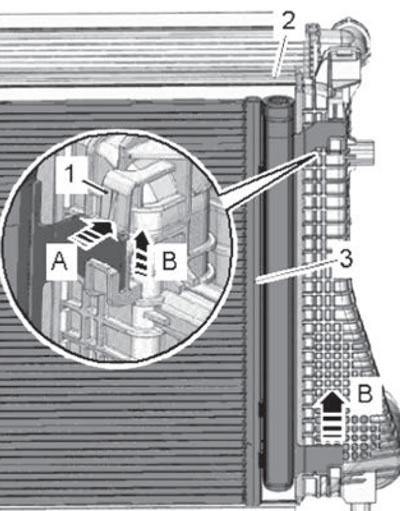

9. Разблакаваць правы і левы захопы (1), сціснуўшы іх у кірунку стрэлкі А, каб адлучыць кандэнсатар (3), перамясціўшы яго па кірунку ўверх - у кірунку стрэлкі Ў і адлучыць яго ад корпуса (2).

10. Зрушыць кандэнсатар налева і зняць па кірунку ўніз.

Ўстаноўка

1. Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.

• Калі кандэнсатар быў заменены новым, неабходна папоўніць страту 10% кампрэсарнага алею.
• Перад зборкай, нанесці свежае кампрэсарны алей на ўсе гумовыя ўшчыльняльнікі.
• Запоўніць сістэму кандыцыянавання холадагентам, выкарыстоўваючы спецыяльнае абсталяванне.
• Праверыць сістэму кандыцыянавання на наяўнасць уцечак.
