Végső hajtás szerelvény (Skoda Kodiaq NS7)

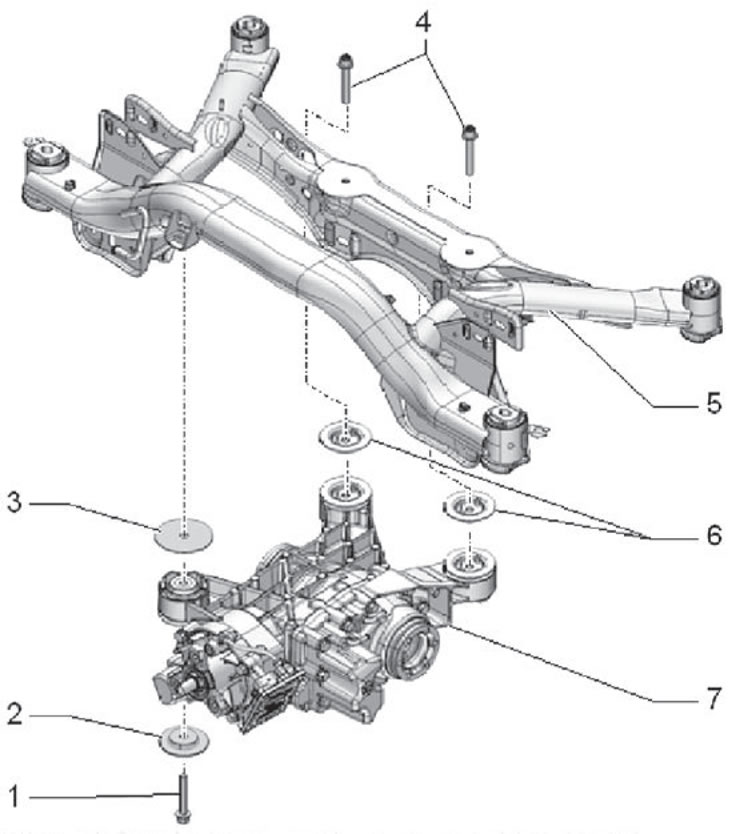

Alkatrészek

Eltávolítás és telepítés

Jegyzet:

• Legyen rendkívül óvatos, nehogy megsérüljenek a kipufogórendszer csatlakozói.
• A kipufogórendszer összekötő elemeit nem szabad 10 foknál jobban elcsavarni vagy meghajlítani.

1. Szerelje le a hátsó kipufogódob egységet.

2. Helyezzen be egy csövet vagy egy megfelelő szerszámot (3) a kipufogórendszer (1) középső részébe, és akassza fel a keresztrúdra (2) az alábbi ábrán látható módon.



3. Távolítsa el a hátsó felfüggesztés springs (a további információkat lásd a megfelelő bekezdést az fejezet "Alváz").



4. Távolítsa el az anti-roll bar közgyűlés (a további információkat lásd a megfelelő bekezdést az fejezet "Alváz").

5. Csavarja le a hajtótengelyeket a hátsó végső hajtáshoz rögzítő csavarokat.

• Ebben a szakaszban csak csavarja ki a hajtótengely rögzítőcsavarjait, és hagyja a hajtótengelyeket a helyén.
• Eltávolításkor és beszereléskor le kell választani a hajtótengelyeket a fő fogaskerékről.

6. Ellenőrizze és győződjön meg arról, hogy a kardántengely pereme és a hátsó tengelykapcsoló pereme illesztési jelekkel (nyilakkal) van-e megjelölve.

Ha nincsenek jelölések, akkor telepítési jeleket kell felvinni egy permanens filctollal.



7. Csavarja le a kardántengely rögzítőcsavarjait (nyilak) a hátsó végső hajtókar pereméhez, az alábbi ábra szerint.





8. A rögzítőcsavarok meglazításakor a kardántengelyt egy speciális T10172A vagy T10172 eszközzel és egy T10172/5 adapterrel rögzítse elfordulás ellen.

Válasszuk le a féltengely egységet a hátsó végső hajtásról.



9. Támassza alá a hátsó végső hajtóműegységet egy hidraulikus emelővel (A) az alábbi ábrán látható módon.

Helyezzen egy megfelelő fadarabot a hidraulikus emelő tartója és a hátsó végső hajtás közé.

10. Távolítsa el az alábbi ábrán látható B és C rögzítőcsavarokat.



11. Csavarozza be az MP5-401/2 vezetőt az MP5-401/3 anyával együtt az MP5-402 eszközzel együtt a hátsó felfüggesztés segédkeretének hátsó részén található furatba, az alábbi ábrán látható módon.



A speciális eszközt 15 mm-rel kell becsavarni az alvázkeret hátsó részén található furatba.

12. Forgassa el az MP5-401 speciális eszköz anyáját (2) úgy, hogy az alvázkeret hátsó része 40 mm-rel lejjebb kerüljön (távolság a).



13. Lazítsa meg a hátsó fő fogaskerék rögzítőcsavarjait a speciális T10035 fejjel.



14. Csavarja le a hátsó végfokozat-rögzítőcsavarokat (3), amelyek az alábbi ábrán láthatók.

15. Válassza le a szellőzőtömlőt (1) a végső hajtóműház-szerelvényről.



16. Válassza le a kábelköteg-csatlakozót a hátsó végső hajtóműmodulról (1) az alábbi ábrán látható módon





17. Távolítsa el a hátsó végfokozat-rögzítő konzol rögzítőcsavarját (B) és alátétet (C) az alábbi ábrán látható módon.

A hátsó véghajtásnak mindig érintkeznie kell a hidraulikus emelő tartójával.

18. Mozgassa hátra a hátsó végső meghajtást, és ezzel egyidejűleg válassza le a kardántengelyt a végső meghajtás pereméről.

19. Akassza a hátsó kardántengelyt a karosszéria alagút alá.

Jegyzet:

• A kardántengely leszerelésekor ügyeljen arra, hogy a tömítőgyűrű (nyíl) ne sérüljön meg.
• Ha a tömítőgyűrű sérült, a kardántengelyt egy egységként kell kicserélni.
• Újrafelhasználáskor szerelje fel a kardántengelyt a hátsó végső hajtás peremére, a beállítási jeleket egy vonalba hozva.

20. Emelje fel a hátsó végső meghajtást (A) a nyíl (1) szerint, és vegye le a balra mutató nyíl (2) irányába.



21. Vegye le a jobb oldali hajtótengelyt (B) a peremről, és óvatosan engedje le.



22. Emelje fel a hátsó végső meghajtást (A) a nyíllal (1) jelölt részen, és válassza le a jobb oldali kardántengelyt a nyíllal jelölt részen (2), az alábbi ábrán látható módon.

23. Vegye le a bal oldali hajtótengely-szerelvényt (B) a peremről, és óvatosan engedje le.

24. Szerelje be a hátsó végső meghajtást a helyére.



25. Rögzítse a hátsó végső meghajtást a hidraulikus emelő tartójához speciális rögzítőpántokkal.

26. Döntse meg a hidraulikus emelő tartóját, és engedje le a végső hajtással együtt.



27. A beszerelést a leszerelés fordított sorrendjében végezzük.
