Ansamblu de acționare finală (Skoda Kodiaq NS7)

Componente

Demontare și instalare

Nota:

• Aveți mare grijă să nu deteriorați conectorii sistemului de evacuare.
• Elementele de conectare ale sistemului de evacuare nu trebuie răsucite sau îndoite cu mai mult de 10 grade.

1. Demontați ansamblul tobei de eșapament spate.

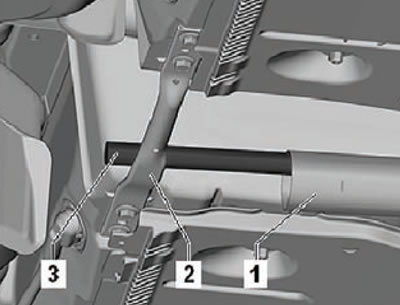

2. Introduceți o țeavă sau o unealtă adecvată (3) în partea centrală a sistemului de evacuare (1) și agățați-o de traversă (2) așa cum se arată în figura de mai jos.



3. Scoateți arcurile suspensiei spate (pentru mai multe detalii, consultați secțiunea relevantă din capitolul "Şasiu").

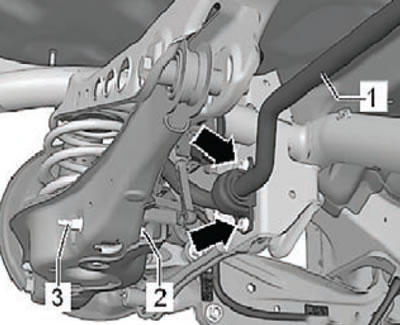

4. Demontați ansamblul barei antiruliu (pentru mai multe detalii, consultați secțiunea corespunzătoare din capitolul "Şasiu").

5. Deșurubați șuruburile care fixează arborii de transmisie la transmisia finală spate.

• În această etapă, deșurubați șuruburile de montare ale arborelui de transmisie și lăsați arborii de transmisie instalați.
• La demontare și instalare, este necesar să deconectați arborii de transmisie de la angrenajul principal.

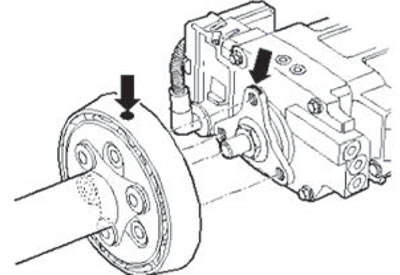

6. Verificați și asigurați-vă că flanșa arborelui cardanic și flanșa cuplajului punții spate sunt marcate cu marcaje de aliniere (săgeți).

Dacă nu există urme, este necesar să aplicați urme de instalare cu un marker permanent.

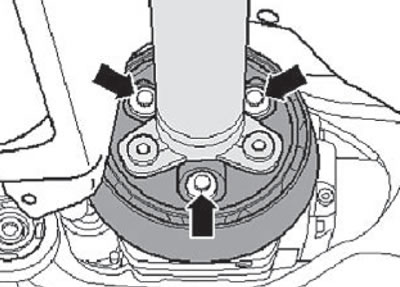

7. Deșurubați șuruburile de montare (săgeți) ale arborelui elicei la flanșa transmisiei finale spate, așa cum se arată în figura de mai jos.

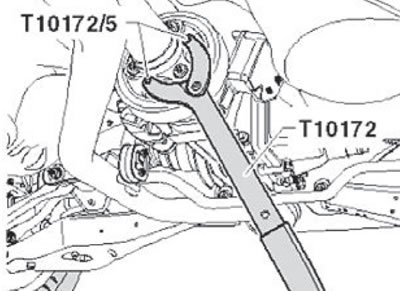

8. La slăbirea șuruburilor de montare, împiedicați arborele cardanic să se rotească folosind un dispozitiv special T10172A sau T10172 cu un adaptor T10172/5.

Deconectați ansamblul arborelui de transmisie de la transmisia finală spate.

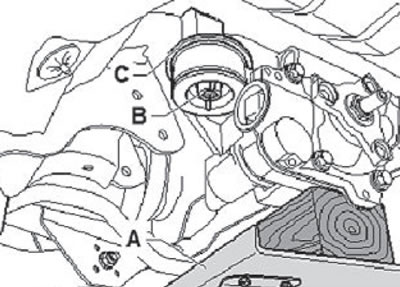

9. Sprijiniți ansamblul transmisiei finale spate cu un cric hidraulic (A), așa cum se arată în figura de mai jos.

Așezați un bloc de lemn adecvat între suportul cricului hidraulic și transmisia finală spate.

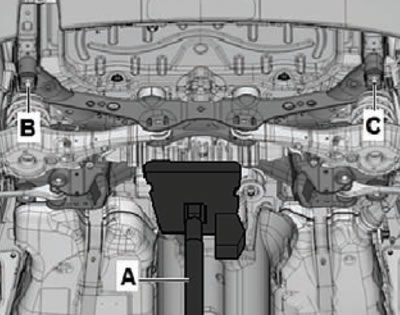

10. Scoateți șuruburile de montare B și C indicate în figura de mai jos.

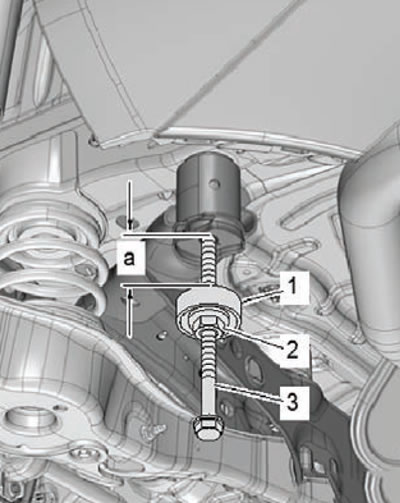

11. Înșurubați ghidajul MP5-401/2 cu piulița MP5-401/3 împreună cu dispozitivul MP5-402 în orificiul din partea din spate a subcadrului suspensiei spate, așa cum se arată în figura de mai jos.



Dispozitivul special trebuie înșurubat la 15 mm în orificiul din spatele subcadrului.

12. Rotiți piulița (2) a dispozitivului special MP5-401 astfel încât partea din spate a subcadrului să fie coborâtă cu 40 mm (distanță).

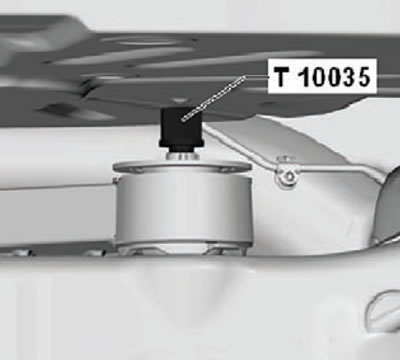

13. Slăbiți șuruburile de montare ale angrenajului principal din spate folosind capul special T10035.

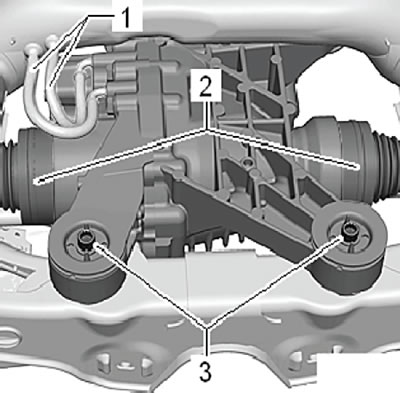

14. Deșurubați șuruburile de montare ale transmisiei finale spate (3), așa cum se arată în figura de mai jos.

15. Deconectați furtunul de ventilație (1) de la ansamblul carcasei transmisiei finale.

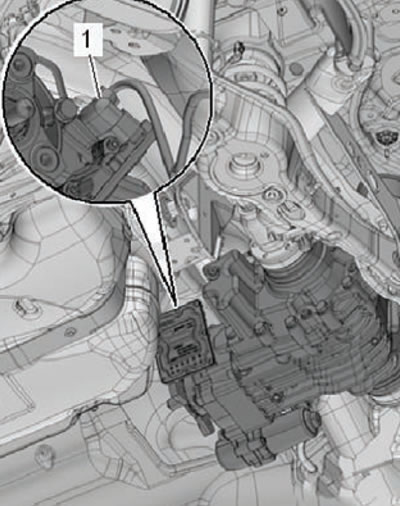

16. Deconectați conectorul cablajului de la modulul transmisiei finale spate (1), așa cum se arată în figura de mai jos





17. Scoateți șurubul (B) și șaiba (C) de montare a suportului de montare a transmisiei finale spate, așa cum se arată în figura de mai jos.

Transmisia finală spate trebuie să fie în contact cu suportul cricului hidraulic în permanență.

18. Deplasați transmisia finală spate înapoi și, în același timp, deconectați arborele elicei de la flanșa transmisiei finale.

19. Agățați arborele elicei din spate sub tunelul caroseriei.

Nota:

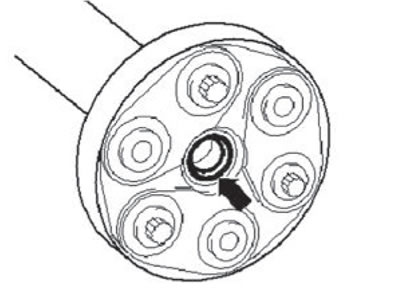

• La demontarea arborelui elicei, asigurați-vă că inelul de etanșare (săgeată) nu este deteriorat.
• Dacă inelul de etanșare este deteriorat, arborele de transmisie trebuie înlocuit ca ansamblu.
• La reutilizare, instalați arborele elicei pe flanșa transmisiei finale spate, aliniind marcajele de aliniere.

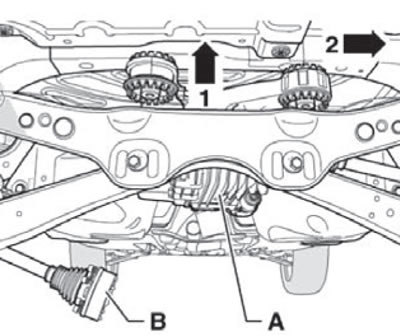

20. Ridicați săgeata (1) a transmisiei finale spate (A) și scoateți-o în direcția săgeții din stânga (2).



21. Scoateți arborele de transmisie din dreapta (B) de pe flanșă și coborâți-l cu grijă.

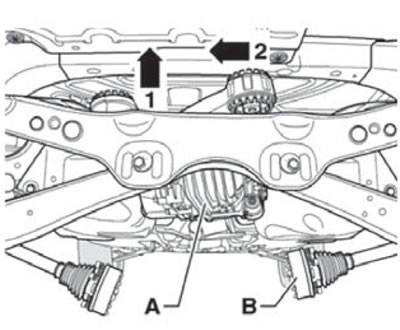

22. Ridicați săgeata (1) a transmisiei finale spate (A) și deconectați săgeata (2) a arborelui de transmisie din dreapta, așa cum se arată în figura de mai jos.

23. Scoateți ansamblul arborelui de transmisie stânga (B) de pe flanșă și coborâți-l cu grijă.

24. Instalați transmisia finală spate la locul ei.



25. Fixați transmisia finală spate la suportul cricului hidraulic folosind chingi de montare speciale.

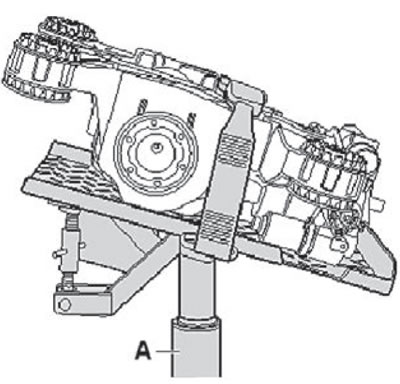

26. Înclinați suportul cricului hidraulic și coborâți-l împreună cu transmisia finală.



27. Instalarea se efectuează în ordine inversă față de demontare.
