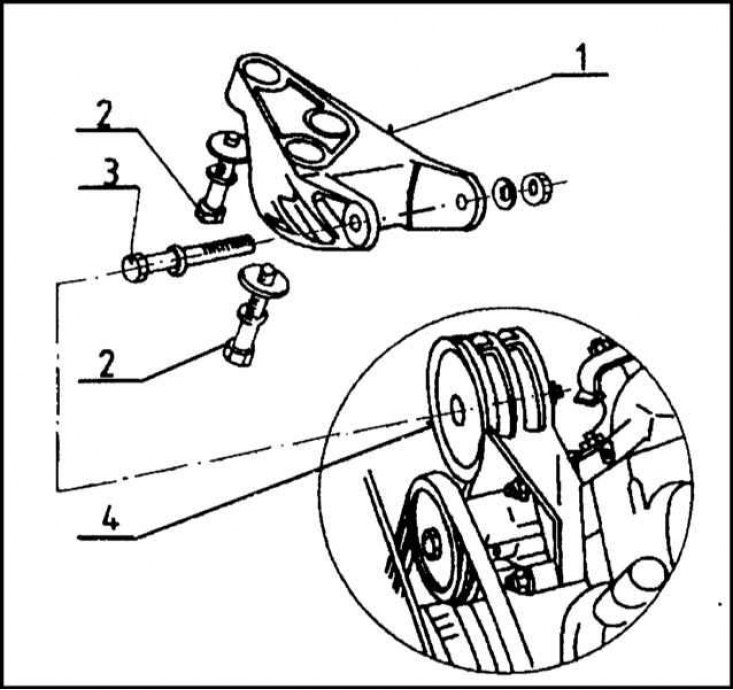

Правая опора подвески бензинового двигателя 1.3 л
1 - Кронштейн; 2 - Болт; 3 - Болт; 4 - Эластичная втулка

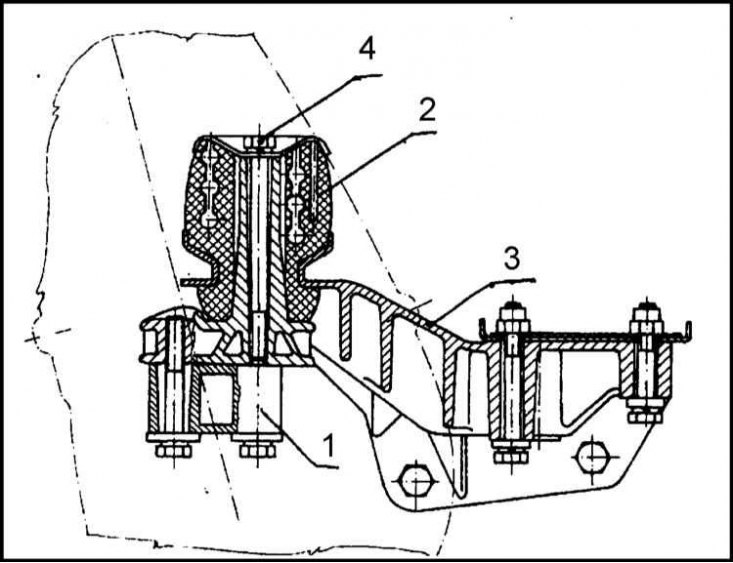

Правая опора подвески дизельного двигателя и бензинового двигателя 1.6 л
1 - Кронштейн; 2 - Подушка; 3 - Кронштейн; 4 - Болт

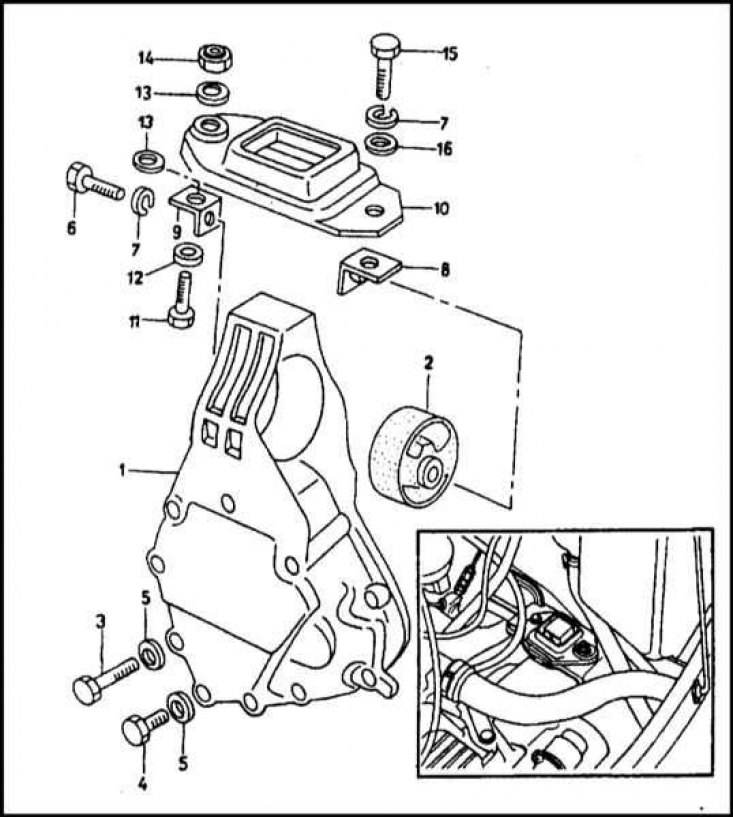

Левая опора подвески силового агрегата (все двигатели)
1 - Крышка РКПП; 2 - Эластичная втулка; 3 - Болт; 4 - Болт; 5 - Шайба; 6 - Болт; 7 - Шайба; 8 - Уголок; 9 - Уголок; 10 - Кронштейн; 11 - Болт; 12 - Шайба; 13 - Шайба; 14 - Гайка; 15 - Болт; 16 - Шайба

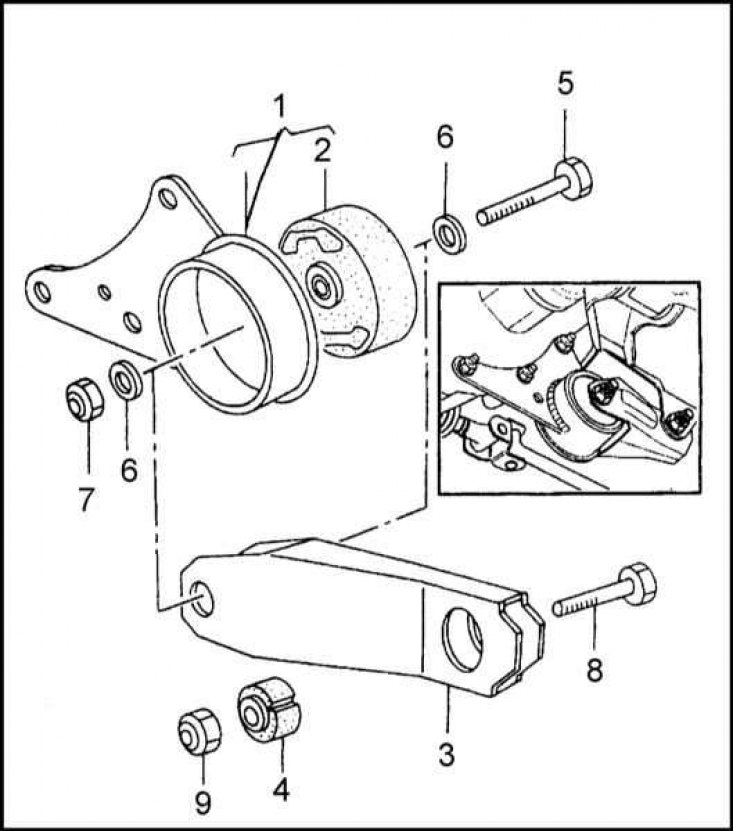

Нижняя опора подвески силового агрегата (все двигатели)
1 - Кронштейн; 2 - Эластичная втулка; 3 - Эластичная втулка; 4 - Реактивный рычаг; 5 - Болт; 6 - Шайбы; 7 - Гайка; 8 - Болт; 9 - Гайка
Подготовка и меры предосторожности
Прежде чем приступать к демонтажу двигателя с целью выполнения его общего или капитального ремонта, необходимо предпринять некоторые подготовительные меры.
Чрезвычайно большое значение имеет наличие и оборудование рабочей площадки. Площадка должна быть достаточно просторной для размещения на ней автомобиля, прочного верстака/монтажного стенда, а также необходимых материалов и оборудования. Оптимальным вариантом является большой гараж или крытая мастерская. На крайний случай подойдет просто ровная площадка с асфальтовым или бетонным покрытием.
Следует позаботиться также об оборудовании места для хранения снимаемых с двигателя компонентов, инструмента и прочих материалов. Лучше всего для этой цели подходит легкий разборный стеллаж с достаточно широкими полками.
Прежде чем приступать к демонтажу силового агрегата, вычистите моторный отсек и наружную поверхность двигателя, что поможет сохранить в чистоте и порядке используемый инструмент.
Необходимым условием успешного проведения работ является также наличие лебедки, А-образной рамы или другого подходящего подъемного оборудования. Проследите, чтобы подъемник и такелаж соответствовали по своим грузоподъемным характеристикам суммарной массе силового агрегата (двигатель с трансмиссией). Не забывайте о необходимости строго соблюдения требований правил техники безопасности.
Если извлечение двигателя производится механиком-любителем впервые, следует заручиться поддержкой ассистента. Полезным окажется вовремя поданный совет более опытного механика. В процессе извлечения агрегата из автомобиля возникает множество ситуаций, когда какие-либо процедуры должны быть выполнены одновременно, что зачастую невозможно произвести силами одного человека.
Постарайтесь заранее распланировать все моменты предстоящей работы. Приготовьте все необходимые инструменты и оборудование. К числу специальных приспособлений, существенно облегчающих выполнение предстоящих работ и значительно повышающих уровень их безопасности, относятся мощный тележечный домкрат, комплект гаечных ключей и сменных торцевых головок с подходящим (желательно храповым) приводом, пара прочных деревянных блоков, а также достаточное количество ветоши и растворителя для удаления следов топлива, масла и охлаждающей жидкости. При отсутствии в личном пользовании подъемного оборудования, прежде чем брать лебедку напрокат, постарайтесь заблаговременно выполнить все необходимые подготовительные работы с целью максимального сокращения срока аренды, а следовательно, и связанных с нею материальных затрат.
Приготовьтесь к отказу от пользования автомобилем на время проведения ремонтных работ. Выполнение части процедур, требующих высокой квалификации персонала и применения специального оборудования, придется поручить специалистам автосервиса. Помните, что авторемонтные мастерские обычно имеют очень плотный график загрузки, а потому разумно будет заранее побеспокоиться и договориться с персоналом о сроках выполнения Вашего заказа.
На всех моделях Skoda Felicia извлечение сборки силового агрегата из двигательного отсека производится через нижний проем, а потому следует позаботится о надежности фиксации автомобиля в поднятом положении, когда под ним остается достаточно свободного пространства. Оптимальным условием будет наличие на рабочей площадке невысокой эстакады.
Работайте не торопясь, в организованной манере, старайтесь не нарушать элементарные правила техники безопасности!
Подвеска силового агрегата - общие сведения
Силовой агрегат крепится к несущим элементам кузова автомобиля посредством эластичных опор, которые поглощают вибрации работающего двигателя и смягчают рывки агрегата при ускорениях и торможениях. Для всех агрегатов, используемых на рассматриваемых автомобилях предусмотрена 3-точечная подвеска. Правая опора агрегатов с дизельным двигателем и бензиновым двигателем 1.6 л отличается от опоры агрегатов с бензиновым двигателем 1.3 л. нижняя опора, кроме вертикальной нагрузки дополнительно воспринимает реактивные моменты, возникающие при резком разгоне или торможении двигателем.
Правая опора двигателей 1.3 л состоит из кронштейна (1), который крепится болтами (2) к усилителю левого брызговика. Двигатель крепится к опоре болтом (3) через эластичную втулку (4), расположенную в приливе на корпусе водяного насоса. Расположение насоса выше центра тяжести двигателя способствует снижению уровня вибраций силового агрегата.
Правая опор дизельных двигателей и бензиновый двигателей 1.6 л состоит из кронштейна (1), прикрепленного к блоку цилиндров и соединяющегося через эластичную подушку (2) с кронштейном (3), закрепленном на кузове. Центральный болт (4) обеспечивает необходимое предварительное сжатие эластичной подушки через опорную шайбу при вворачивании в кронштейн (1).
Левая опора силового агрегата всех двигателей выполнена заодно с задней крышкой РКПП. В теле опоры крышки предусмотрено отверстие, в которое вставляется эластичная втулка (2). Втулка посредством болта (6) и уголков (8) и (9) соединяется с кронштейном (10), закрепленном на кузове болтами (11) и (15).
Нижняя опора состоит из реактивного рычага (3), кронштейна (1) и втулок (2) и (4). Необходимое предварительное сжатие втулки (2) обеспечивается путем затягивания болта (5). Гайки (7) и (9) являются самоконтрящимися.
