Demontarea
1. Scoateți capacul lateral al tabloului de bord de pe partea șoferului (pentru mai multe detalii, consultați secțiunea corespunzătoare din capitolul "Corp").
2. Îndepărtați mocheta de pe partea șoferului.
3. Scoateți panoul lateral al consolei centrale de podea de pe partea șoferului (pentru mai multe detalii, consultați secțiunea corespunzătoare din capitolul "Corp").
4. Scoateți compartimentul de depozitare suplimentar de pe partea șoferului (pentru mai multe detalii, consultați secțiunea relevantă din capitolul "Corp").
5. Scoateți panoul ornamental inferior al tabloului de bord de pe partea șoferului (pentru mai multe detalii, consultați secțiunea corespunzătoare din capitolul "Corp").
6. Demontați modulul airbagului pentru genunchi al șoferului (pentru mai multe detalii, consultați secțiunea relevantă din capitolul "Siguranță pasivă").
Atenție: Depozitați întotdeauna modulul airbag pentru genunchi cu corpul în jos și capacul în sus după demontare. Nu depozitați niciodată modulul airbag cu capacul în jos. Nerespectarea acestei instrucțiuni poate duce la vătămări grave.
Atenție: Nu conectați instrumente electrice de măsurare la bornele airbagului. Este posibil ca piropatronul să se declanșeze spontan, rezultând leziuni grave.
Atenție: Pentru a preveni declanșarea accidentală a airbagului, nu utilizați dispozitive de depozitare. Nerespectarea acestei instrucțiuni poate duce la vătămări corporale grave sau deces.
Notă: După scoaterea siguranței modulului de control SRS din cutia de siguranțe, indicatorul luminos de avertizare a defecțiunii SRS se va aprinde la punerea contactului. Acest lucru este normal și nu indică o defecțiune a SRS.
Notă: Nu se asigură repararea componentelor sistemului de siguranță pasivă. În caz de defecțiune, elementul deteriorat este înlocuit ca ansamblu.

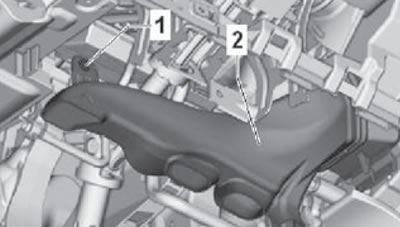

7. Scoateți conducta de ventilație a spațiului pentru picioare din partea șoferului, așa cum se arată în figura de mai jos.

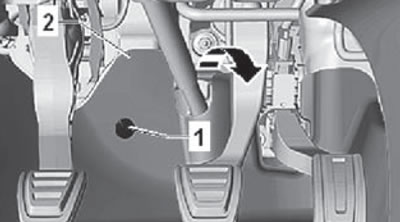

8. Deșurubați șurubul de fixare (1) și îndoiți înapoi învelișul de podea (2) în direcția săgeții indicate în figura de mai jos.
9. Deblocați și deconectați conectorul cablajului (2) prezentat în figura de mai jos.
10. Deșurubați șurubul de montare (1).

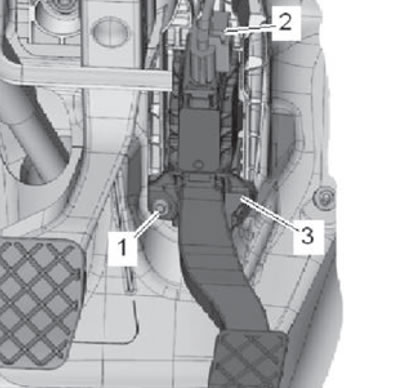

11. Deconectați modulul pedalei de accelerație (3) de la suport, așa cum se arată în figura de mai jos.

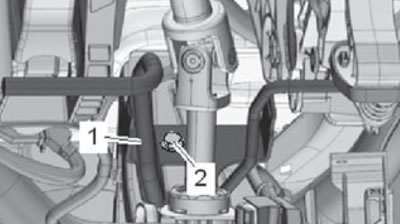

12. Deșurubați șurubul de montare (2) al grinzii de deformare a pedalei de frână (1), deconectați și scoateți o parte, așa cum se arată în figura de mai jos.
13. Scoateți modulul de comandă al farurilor și modulul de control al distanței farurilor.

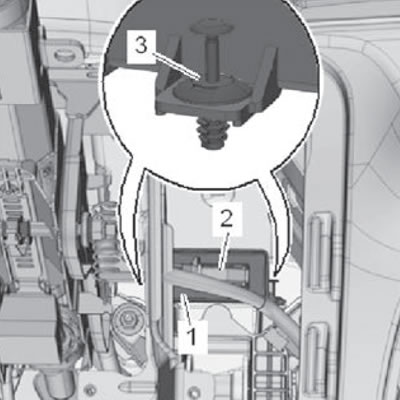

14. Deconectați pedala de frână de la tija servofrânei (pentru mai multe detalii, consultați secțiunea relevantă din acest capitol).

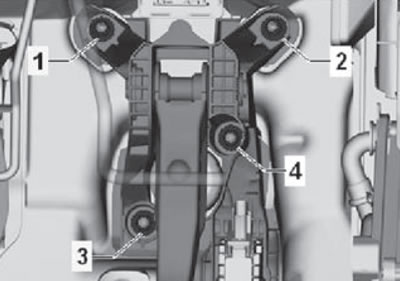

15. Slăbiți piulițele de montare (1-4) în secvența indicată în figura de mai jos.
15. Scoateți ansamblul modulului pedalei cu mare grijă.
Instalare
1. Instalarea se efectuează în ordine inversă demontării.
- Conectați pedala de frână la tija servofrânei.
