Înlocuirea manșonului etrierului de frână spate — demontare și montare (Skoda Kodiaq NS7)

Demontare

Notă: Nu este nevoie să demontați ansamblul etrierului de frână pentru a înlocui burduful. Nu deconectați furtunul de frână de la etrierul de frână.

Nota:

• Pistonul trebuie îndepărtat de disc.
• Este necesar să demontați motorul electric al servofrânei de parcare.

Atenție: Nu scoateți complet pistonul sau piulița compresorului.

1. Trageți înapoi pistonul (rotiți în direcția săgeții) maxim 20 mm (distanța "a") folosind un cap Torx E11, așa cum se arată în figura de mai jos.



2. Folosind o unealtă adecvată, scoateți manșonul de pe etrierul de frână așa cum se arată în figura de mai jos.

Instalare

1. Suprafața pistonului și a etrierului de frână trebuie curățate temeinic cu un solvent pe bază de alcool, după care suprafața trebuie uscată.



Articol publicat pe site-ul web www.SkodaBook.ru

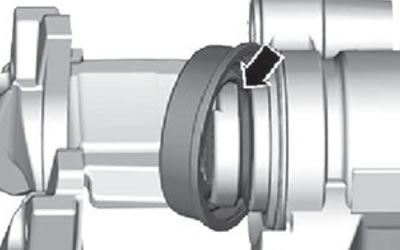

2. Instalați manșonul în canelura (săgeata) indicată în figura de mai jos.

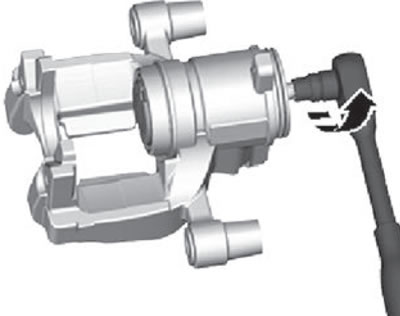

3. Rotiți pistonul pentru a-l readuce în poziția inițială (în direcția săgeții), așa cum se arată în figura de mai jos.



4. Folosind un dorn special (2) și o unealtă specială (1), instalați manșonul în interiorul etrierului de frână. Butucul trebuie să se potrivească strâns pe etrier pe întreaga circumferință a acestuia.
