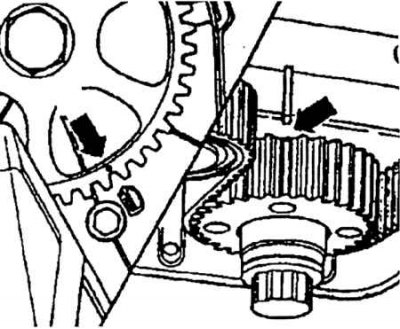

Отметки для взаимной установки распределительных шестерен

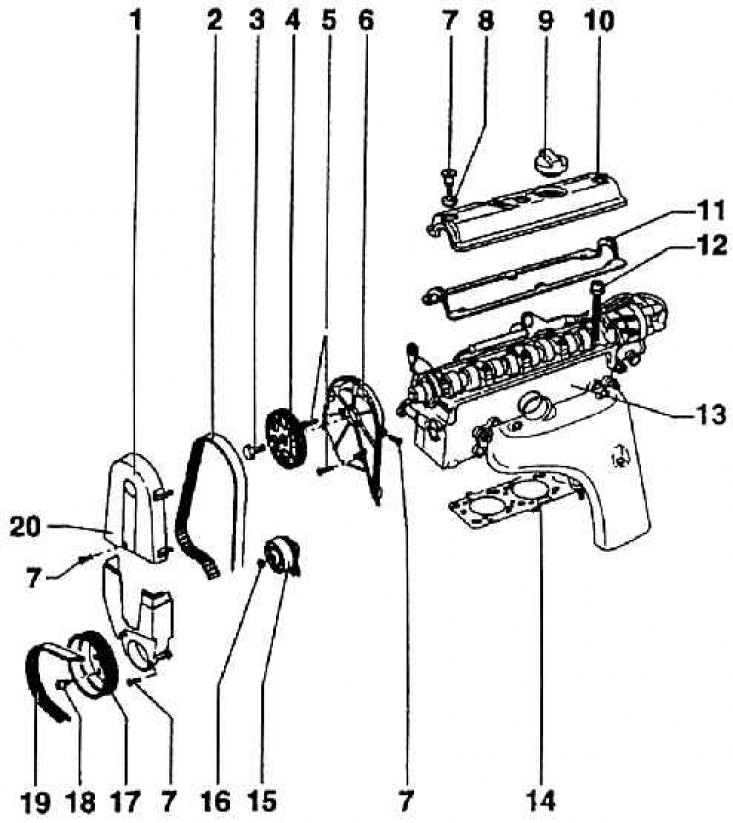

Кожухи газораспределительного механизма, уплотнения головки цилиндров и крышка головки цилиндров
1 – защитный кожух зубчатого ремня (верхняя часть); 2 – зубчатый ремень; 3 – болт крепления шкива ременной передачи кулачкового вала; 4 – шкив ременной передачи кулачкового вала; 5 – болты крепления задней части защитного кожуха ременной передачи; 6 – задний защитный кожух зубчатого ремня; 7 – болт; 8 – уплотняющая шайба; 9 – затвор горловины заливки масла; 10 – крышка головки цилиндров; 11 – уплотнение крышки головки цилиндров; 12 – болт головки цилиндров; 13 – головка цилиндров в сборе; 14 – уплотнение головки цилиндров; 15 – болты; 16 – натяжной ролик; 17 – гайка крепления натяжного ролика; 18 – шкив ременной передачи для многоручьевого ремня привода генератора переменного тока; 19 – многоручьевой ремень; 20 – защитный кожух зубчатого ремня (нижняя часть)
Шестерня кулачкового вала газораспределительного механизма приводится в движение от ременной передачи кулачкового вала зубчатым ремнем, одновременно приводящим в действие насос охлаждающей жидкости.
На зубчатом ремне CR POWER имеется обозначение 137 STD 8–19 (137 зубьев ремня, STD = марка, 8 = шаг зубьев, 19 = ширина зубьев). Ремень резиновый с проволочной арматурой постоянно натянут подрессоренным роликом.
При монтаже зубчатого ремня необходимо установить поршень первого цилиндра в верхней мертвой точке, причем отметка на ведущей шестерне кулачкового вала газораспределительного механизма должна находится напротив отметки на передней крышке. Одновременно ведомая шестерня газораспределительного механизма должна быть закреплена на кулачковом валу так, чтобы отметка на ней была напротив отметки на бобышке головки (см. рис. Отметки для взаимной установки распределительных шестерен).
Ведущая шестерня газораспределительного механизма посажена на цилиндрическую поверхность окончания кулачкового вала. К нему прикрепляется четырьмя болтами М8 шкив ременной передачи с радиальными канавками для ремня привода генератора переменного тока и другого вспомогательного оборудования.
Ремень газораспределительного механизма закрыт пластмассовым кожухом, состоящим из трех частей. Перед демонтажом зубчатого ремня газораспределительного механизма необходимо (если он еще будет использоваться) обозначить направление его движения. Шестерни газораспределительного механизма, зубчатый ремень, кожухи и другие детали изображены на рис. Кожухи газораспределительного механизма, уплотнения головки цилиндров и крышка головки цилиндров.
