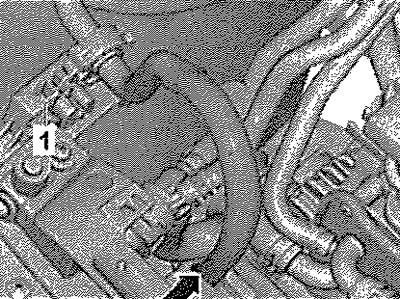

Раскрыть хомут -1- и отжать шланг -стрелка- в сторону.

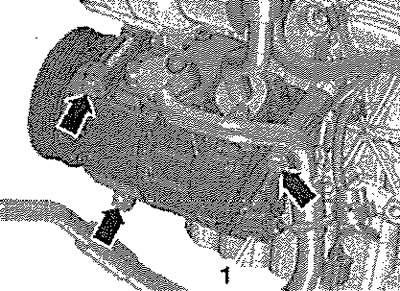

Ослабить хомуты -1- и отсоединить шланги системы охлаждения. Выкрутить винты -стрелки- и снять интеркулер.

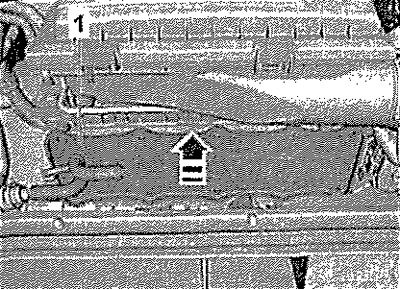

Извлечь интеркулер -1 - из впускного коллектора движением вперед и одновременно по -стрелке-.

Установка

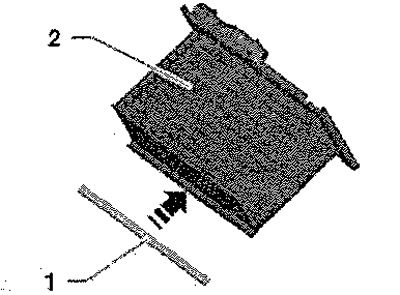

Установка в обратном порядке. Установить уплотнение -1- на интеркулер -2- по -стрелке-. Вставить в канавку на впускном коллекторе новое уплотнение.

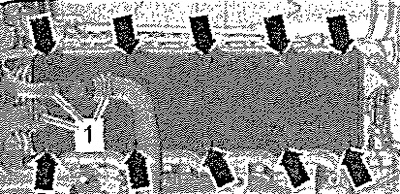

Затянуть винты -стрелки- крест-накрест от центра к краям. Установить хомуты -1-. Установить кожух вентилятора. Проверить уровень ОЖ.
