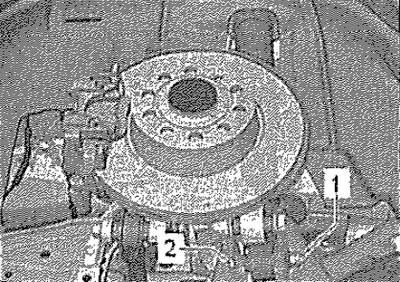

Открутить винт «2» и гайку «1». Снять амортизатор.
Установка
Установка в обратном порядке.
Указание: Прикручивать амортизатор к поперечному рычагу можно только тогда, когда размер "а" между серединой ступицы и нижним краем колёсной арки соответствует определённому значению (полная снаряжённая масса)!

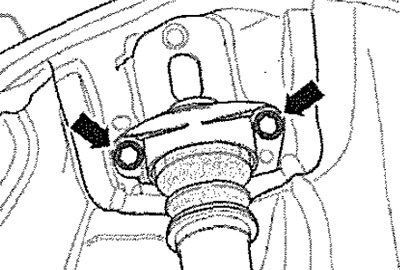

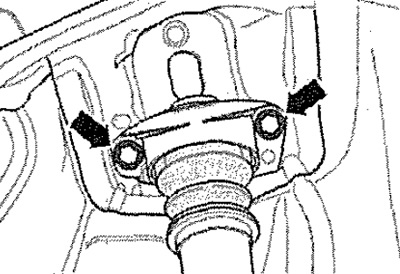

Установить амортизатор и затянуть болты «стрелки».
Затянуть болт «2» гайкой «1». Установить подкрылок. Установить колесо и затянуть болты его крепления.
Снятие и установка пружины с левой стороны

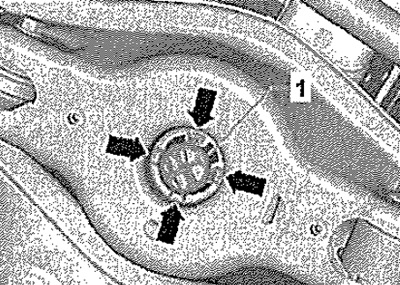

Снять колесо. Вдавить внутрь выступы «стрелки» вспомогательного приспособления «1». Снять приспособление «1».

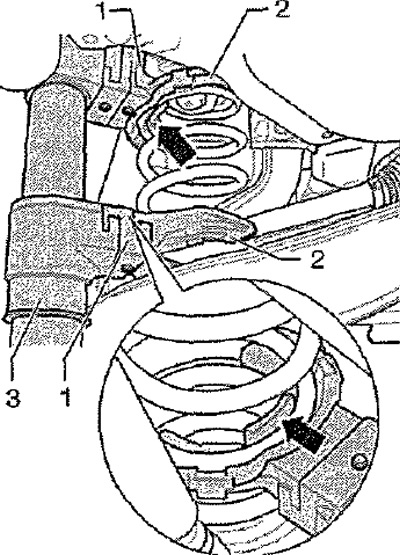

Установить стяжку пружин «3».
Внимание! Обеспечить надлежащую посадку витой пружины в захвате, напр. «V.A.G 1752/ЗА», (опасность несчастного случая).
Сжимать пружину до тех, пор пока не удастся её извлечь. Снять пружину.

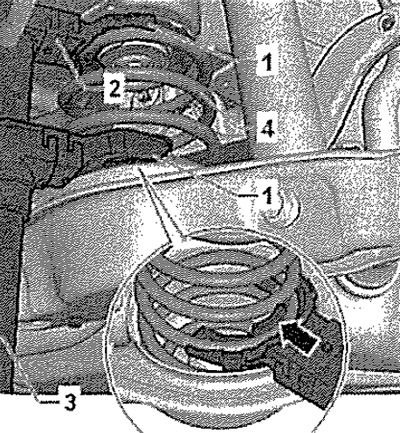

1. Адаптер напр. «V.A.G 1752/9»
2. Захват, напр. «V.A.G 1752J3A»
3. Стяжка для пружин, напр. «V.A.G 1752/1»
Установка в обратном порядке. Проверить подкладку пружины на наличие повреждений, при необходимости заменить.

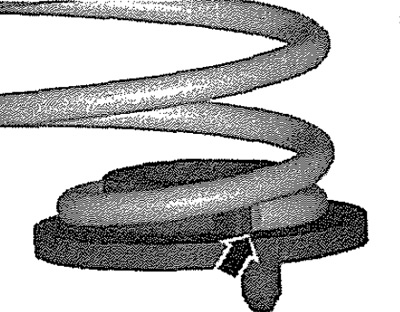

Указание: Конец витка пружины «стрелка»должен прилегать к упору нижней прокладки пружины.

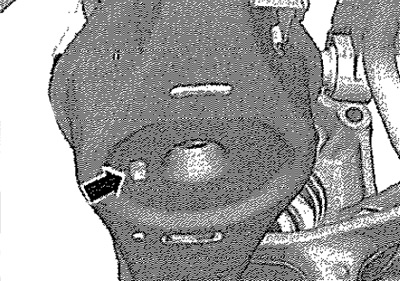

Установить пружину вместе с подкладкой. Выступ подкладки пружины необходимо вставить в отверстие нижнего поперечного рычага «стрелка». Верхнюю подкладку установить на верхний виток пружины. Распустить пружину. При этом выемка верхней прокладки пружины должна совместиться с соответствующим выступом на кузове. Снять приспособление для сжатия пружин подвески. Установить колесо и затянуть болты его крепления.
Снятие и установка пружины с правой стороны
Определить размер "а". Снять колесо. Вдавить внутрь выступы «стрелки» вспомогательного приспособления «1». Снять приспособление «1». Установить стяжку пружин «3».
Внимание! Обеспечить надлежащую посадку витой пружины в захвате, напр. «VAG 175273А», (опасность несчастного случая).
1. Захват, напр. «V.A.G 1752/ЗА»
2. Адаптер напр.«V.A.G 1752/9»
3. Стяжка для пружин, напр. «V.A.G 1752/1»
4. Пружина

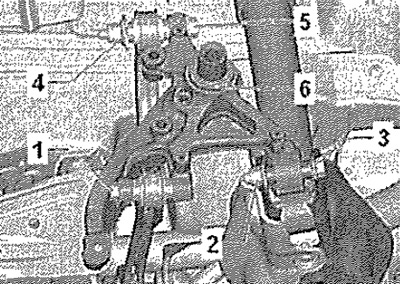

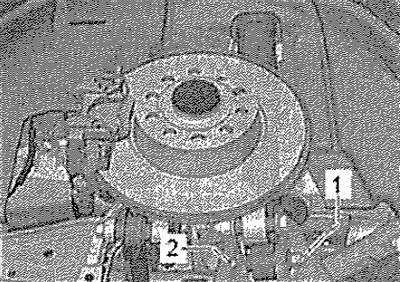

Сжать пружину. Открутить болт «2» с гайкой «1».
Открутить болт «3» с гайкой «2».
Снять пружину.
Установка
Установка в обратном порядке. Проверить подкладку пружины на наличие повреждений, при необходимости заменить,
Указание: Конец витка пружины «стрелка» должен прилегать к упору нижней прокладки пружины.
Установить пружину вместе с подкладкой. Выступ подкладки пружины необходимо вставить в отверстие нижнего поперечного рычага «стрелка». Верхнюю подкладку установить на верхний виток пружины. Распустить пружину. При этом выемка верхней прокладки пружины должна совместиться с соответствующим выступом на кузове. Установить и затянуть нижний болт крепления амортизатора к корпусу подшипника, затягивать в положении, соответствующем снаряжённой массе. Снять стяжку пружин подвески. Установить колесо и затянуть болты его крепления.
