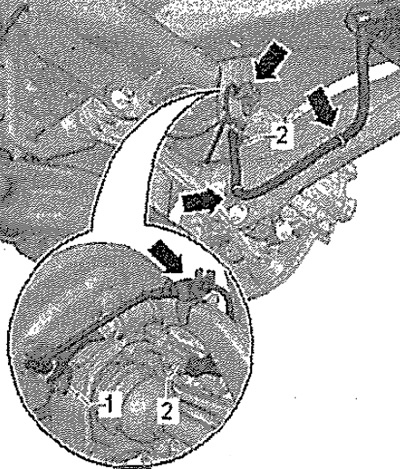

Отсоединить разъёмы датчиков частоты вращения «1» с обеих сторон. Отсоединить провод датчика частоты вращения «стрелки» от поперечного рычага.

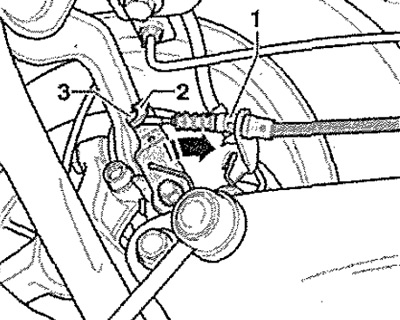

Рычаг «2» повернуть в -направлении стрелки- и отсоединить трос стояночного тормоза «3». Отсоединить пружину «1» крепления стояночного тормоза от кронштейна на суппорте. Извлечь трос стояночного тормоза из крепления на продольном рычаге.

А/м с задним левым датчиком дорожного просвета «G76»

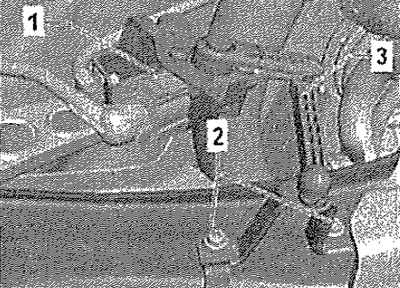

Отсоединить разъём «1». Выкрутить болты «2». Извлечь задний левый датчик дорожного просвета «G76» «3» из рычага подвески.

Все

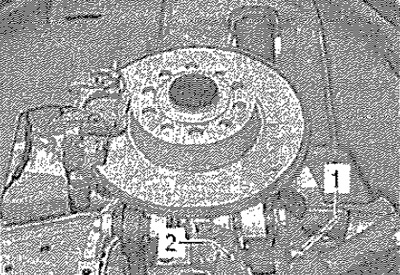

Снять витые пружины. Открутить винт «2» и гайку «1».

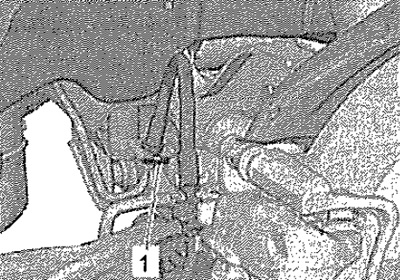

Разблокировать пружинную скобу «1» с двух сторон. Освободить тормозные трубопроводы из держателей.

Указание: Не разъединять тормозной трубопровод.

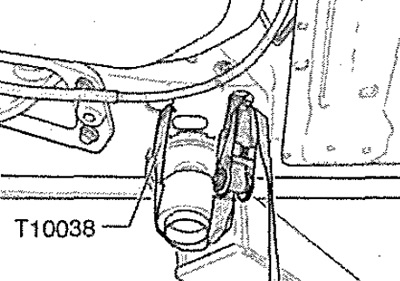

Снять тормозные суппорты со скобами и подвязать их к кузову (напр., проволокой). Отсоединить пружинный подвес глушителя от подрамника. Закрепить а/м на подъёмнике ремнями «Т10038».

Внимание! В противном случае он может соскользнуть с подъемника.

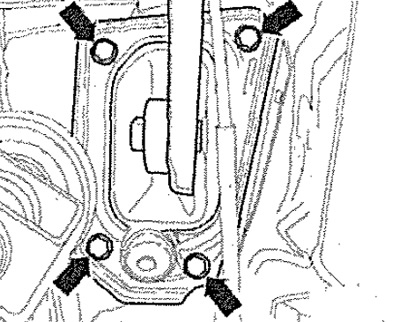

Зафиксировать положение подрамника. Перед снятием пометить положение опоры. Выкрутить болты «стрелки». Осторожно опустить подрамник макс, на 30 мм.

Указание: Опускал подрамник, следить за тем, чтобы сохранялось достаточное расстояние от тормозных трубопроводов и электрических проводов.

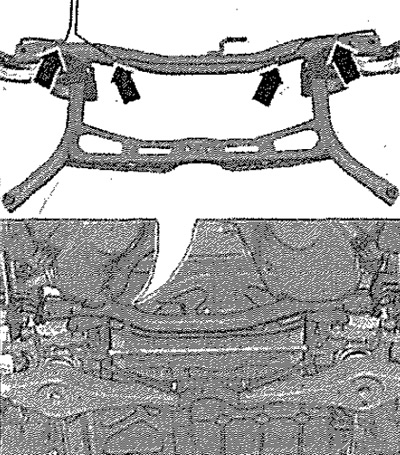

Трубопровод тормозной системы «1» извлечь из зажимов «стрелки».

Указание: Для наглядности подрамник на рисунке показан сверху в.снятом состоянии. При этом зажимы крепления разрушаются, их обязательно заменить.
Опустить подрамник в сборе с установленными на нем узлами.
Установка подрамника в сборе с установленными на нём узлами
Установка в обратном порядке. Проверить углы установки колёс.
Моменты затяжки
