А/м с задним левым датчиком дорожного просвета «G76»

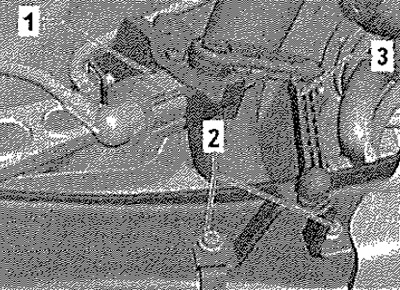

Отсоединить разъём «1». Выкрутить болты «2». Извлечь задний левый датчик дорожного просвета «G76» «3» из рычага подвески.
Все

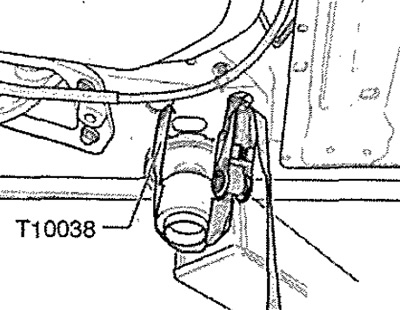

Отсоединить разъём от датчика частоты вращения для ABS. Закрепить а/м на подъёмнике ремнями «Т10038».
Внимание! В противном случае он может соскользнуть с подъемника.

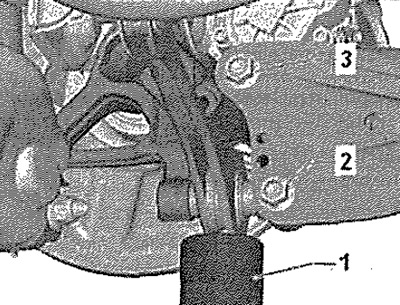

Подставить домкрат для двигателей и агрегатов трансмиссии «V.A.G 1383 А» «1» под стойку стабилизатора и немного поднять её. Вывернуть болты «2» и «3». Убрать домкрат для двигателей и агрегатов трансмиссии «V.A.G 1383А» «1».

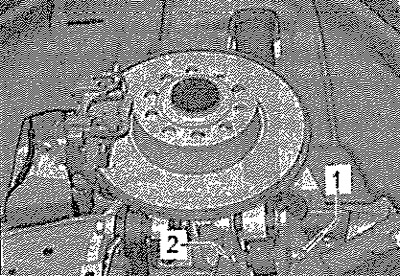

Вывернуть нижний болт крепления амортизатора «2».
Вывернуть нижний болт крепления амортизатора «2».
Установка
Установка в обратном порядке.
Указание: Привинчивать стойки стабилизатора, рычаги подвески и ступицу можно только, когда установлен размер "а" между центром ступицы и нижней кромкой арки колеса (положение снаряжённой массы)! Следить за положением продольного рычага и корпуса ступичного подшипника.

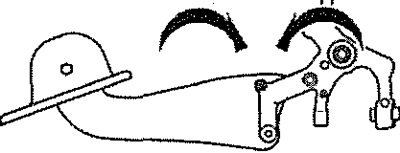

Положение продольного рычага и корпуса ступичного подшипника
Затяжка болтов крепления продольного рычага к корпусу ступичного подшипника возможна только после установки всех других узлов подвески (обязательно должны быть установлены пружина и амортизатор). Для затягивания корпус ступичного подшипника должен находиться в положении, соответствующем снаряжённой массе. Только в этом случае продольный рычаг и корпус ступичного подшипника установятся в требуемое для затягивания болтов положение «стрелки».
Проверить углы установки колёс.
