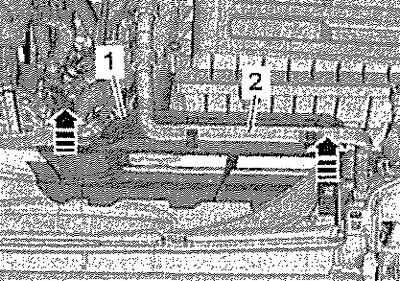

Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки- и снять верхнюю часть воздуховода -1-.

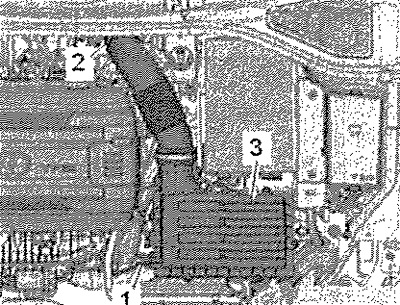

Отсоединить вакуумный шланг -1-. Ослабить хомут -2- и снять воздушный патрубок. Снять корпус воздушного фильтра -3- с резиновых пальцев и высвободить его движением вверх.
Установка
Указание: Для установки шланга воздуховода использовать смазочное средство, не содержащее силикона. Закрепить все шланги с помощью хомутов, идентичных устанавливаемым на заводе.
Проверить шланг, воздуховода (воздухозаборный) на наличие солевых отложений, загрязнений и листвы. Проверить каналы впуска до фильтрующего элемента воздушного фильтра на наличие загрязнений. Установить корпус воздушного фильтра.
Указание: Дренажный шланг должен быть проложен прямо вниз, без перегибов.
