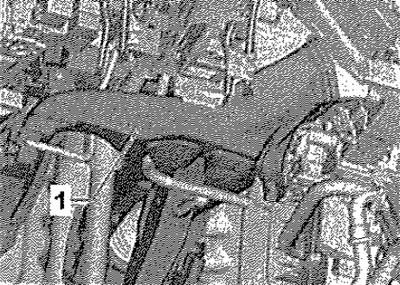

Отсоединить провод АКБ на массу. При наличии, демонтировать коленную подушку безопасности «1» водителя.

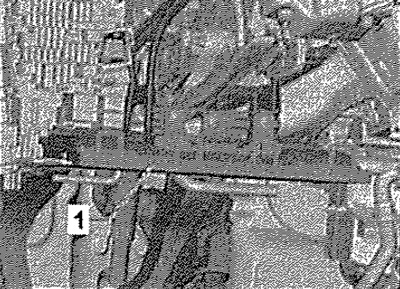

Снять дефлектор «1» в пространстве для ног на стороне водителя.

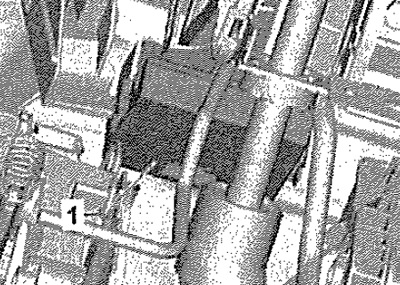

Снять с держателя диагностический интерфейс для шины данных «J533» «1» и отвести в сторону.

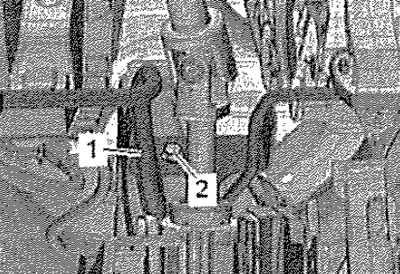

Вывернуть винт «2», отсоединить противоударную распорку «1» и отвести в сторону.

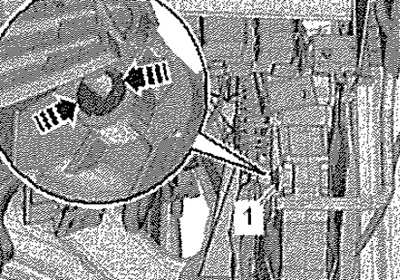

Сжать фиксаторы «стрелки» и вытянуть вправо опорную ось «1» толкателя главного цилиндра сцепления.

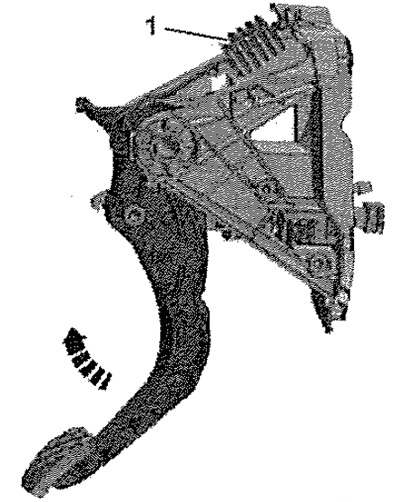

Наклонить педаль сцепления в направлении «стрелки», отсоединить и вынуть пружину верхней мёртвой точки «1».
Установка
Установка в обратном порядке. Толкатель главного цилиндра сцепления соединить с педалью сцепления, используя при этом новую опорную ось. Установить противоударную распорку «1» и затянуть винт «2». Установить диагностический интерфейс для шины данных «J533». Установить дефлектор в пространстве для ног на стороне водителя. Установить коленную подушку безопасности водителя, если она снималась. Подсоединить АКБ.
Снятие и установка пружины растяжения и пружины верхней мёртвой точки

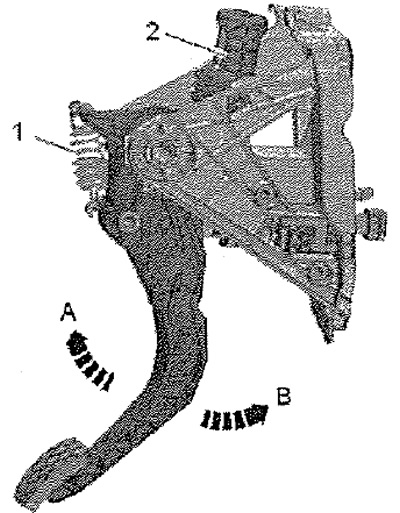

Отсоединить провод АКБ на массу. При наличии, демонтировать коленную подушку безопасности «1» водителя. Снять дефлектор «1» в пространстве для ног на стороне водителя. Снять с держателя диагностический интерфейс для шины данных «J533» «1» и отвести в сторону. Вывернуть винт «2», отсоединить противоударную распорку «1» и отвести в сторону. Сжать фиксаторы «стрелки» и вытянуть вправо опорную ось «1» толкателя главного цилиндра сцепления. При наличии, отцепить и вынуть пружину растяжения «1», для этого потянуть педаль сцепления в направлении «стрелки А». Потянуть педаль сцепления в направлении «стрелки А», отцепить и снять пружину верхней мёртвой точки «2».
Установка

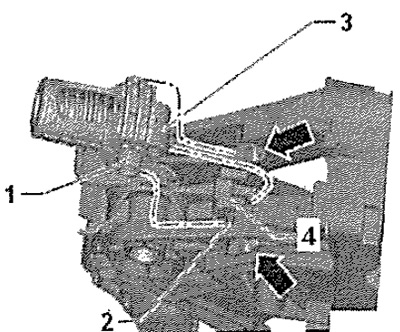

Установка в обратном порядке. Опорные вкладыши «стрелки» пальцев «1» установлены. Отвести педаль сцепления в направлении «стрелки А» в направлении салона. Вставить палец «1» в гнездо «2» кронштейна. Вставить опорную часть «3» в гнездо «4» педали сцепления. Прижать педаль сцепления в направлении «стрелки В», чтобы пружина верхней мёртвой точки выскочила в сторону кронштейна. Толкатель главного цилиндра сцепления соединить с педалью сцепления, используя при этом новую опорную ось.
Установить противоударную распорку «1» и затянуть винт «2». Установить диагностический интерфейс для шины данных «J533». Установить дефлектор в пространстве для ног на стороне водителя. Установить коленную подушку безопасности водителя, если она снималась. Подсоединить АКБ.
