Премахване
1. Отстранете модула на тапицерията на предната врата (за повече подробности вижте съответния раздел в тази глава).
2. Свалете капака на предната врата (за повече подробности вижте съответния раздел в тази глава).

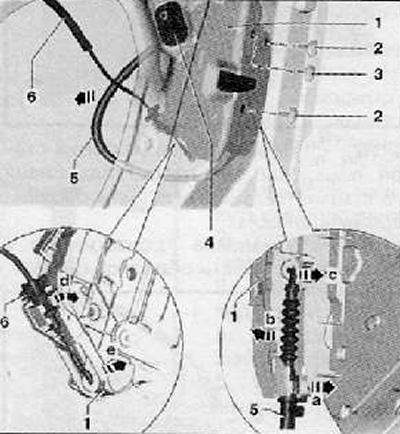

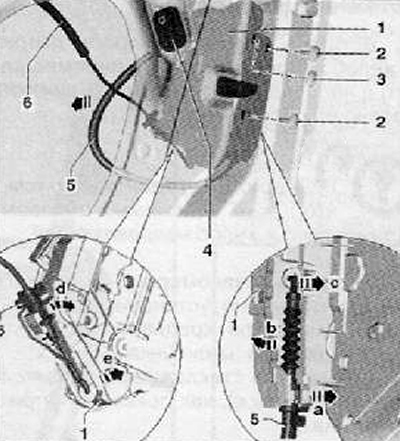

3. Извадете щепсела (3) от вратата, както е показано на фигурата по-долу.
4. Изключете съединителя на кабелния сноп (4), както е показано на фигурата по-долу.
5. Развийте монтажните болтове (2), показани на фигурата по-долу.
6. Свалете модула за заключване на предната врата (1), както е показано на фигурата по-долу.
Забележка. Ако е необходимо, изключете кабела Bowden от ключалката.
7. Изключете боудън кабела от монтажната скоба. За да направите това:
Огънете кабела Боудън (5), показан на фигурата по-долу, под ъгъл от 45° и го извадете от монтажната скоба (стрелка a), както е показано на фигурата по-долу.
Завъртете въжето за Боудън (стрелка b), докато се освободи от фиксатора на ключалката на вратата (1) (стрелка c), както е показано на фигурата по-долу.
8. Изключете Bowden кабела от ключалката. За да направите това:
Огънете кабела Bowden (6) под ъгъл от 45° и го извадете от скобата, както е показано на фигурата по-долу.
Завъртете въжето за Боудън (стрелка d), докато се освободи от фиксатора на ключалката на вратата (1) (стрелка e), както е показано на фигурата по-долу.
Монтиране
1. Монтажът се извършва в реда, обратен на демонтирането.
2. Затегнете закрепващия винт (2) с момент на затягане от 20 Nm.
Забележка. Задължително е да проверите функционалния тест на ключалката на вратата, в противен случай, ако боуден кабелите не са свързани правилно, вратата просто няма да се отвори.
