Облицовъчни панели на багажното отделение

Премахване и монтиране на облицовката на задната стена на багажното отделение

Премахване

1. Отстранете подовата настилка в багажното отделение.

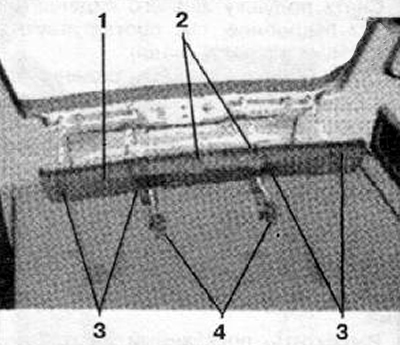

2. Отстранете крепежните елементи тип нитове (4), показани на фигурата по-долу.

3. Не отстранявайте капаците на монтажните винтове (2), показани на фигурата по-долу. Необходими са винтове за закрепване на скобите за заключване на вратата на багажното отделение.

4. Разкачете задържащите скоби (3), показани на фигурата по-долу.

5. Отстранете облицовката на задната стена на багажното отделение (1), като я преместите нагоре, като я разкачите от крепежните елементи.

Монтиране

Монтажът се извършва в ред, обратен на демонтаж.

Демонтиране и монтиране на горната част на страничния панел на тапицерията на багажното отделение

Премахване

1. Свалете подовата настилка на багажното отделение.

2. Отстранете горната част на модула на облицовъчния панел на задната колона (за повече подробности вижте съответния раздел в тази глава).

3. Свалете облицовъчния панел на калниците вътре в купето.

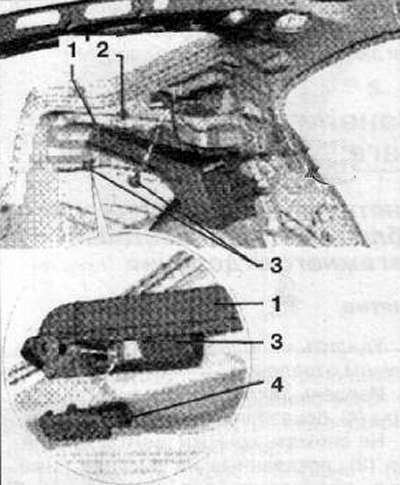

4. Отстранете електрическата крушка на багажното отделение (4), показана на фигурата по-долу


5. Развийте закрепващите винтове (3), показани на фигурата по-долу.

6. Разкачете декоративния панел от опорите и го отстранете от панела на тялото.

7. Прекарайте предпазния колан през отвора в декоративния панел.

Монтиране

Монтажът се извършва в ред, обратен на демонтаж.

Премахване и монтиране на страничния панел на тапицерията на багажното отделение

Премахване

1. Отстранете облицовката на задната стена на багажното отделение (за повече подробности вижте съответния раздел в тази глава).

2. Свалете възглавницата на задната седалка (за повече подробности вижте съответния раздел в тази глава).

3. Свалете облегалката на задната седалка (за повече подробности вижте съответния раздел в тази глава).

4. Отстранете горната част на страничния облицовъчен панел на багажното отделение (за повече подробности вижте съответния раздел в тази глава).

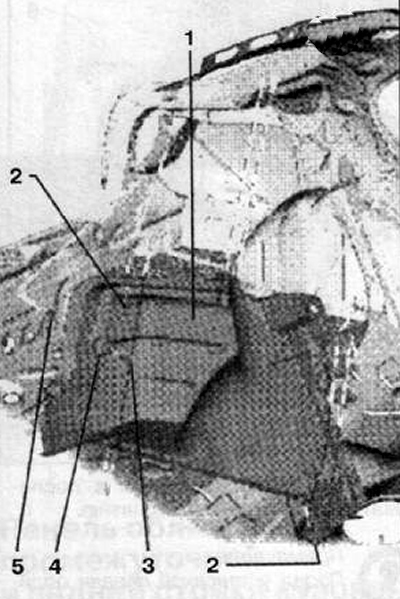

5. Разкачете задържащите скоби (2) от облицовъчния панел на багажното отделение (1), както е показано на фигурата по-долу.

6. Развийте винта (3) на монтажните куки (4), показани на фигурата по-долу. Моментът на затягане на монтажния винт по време на монтаж е 1,2 Nm.


7. Отстранете декоративния панел (1), като го преместите към предната част на отделението за пътници от скобите на рамката на облегалката на седалката, както е показано на фигурата по-долу.

8. Отделете декоративния панел (1), като го преместите навътре – далеч от опората.

9. Отстранете модула на декоративния панел (1) от багажното отделение.

10. Поставете разширителната гайка (5) на закрепването, показано на фигурата по-долу.

Монтиране

Монтажът се извършва в ред, обратен на демонтаж.

Забележка. Преди да монтирате облицовъчния панел, е необходимо да проверите всички крепежни елементи и, ако е необходимо, да смените тези елементи с нови.

Премахване и монтиране на страничния панел на тапицерията на багажното отделение (Spaceback)

Премахване

1. Свалете възглавницата на задната седалка (за повече подробности вижте съответния раздел в тази глава).

2. Свалете облегалката на задната седалка (за повече подробности вижте съответния раздел в тази глава).

3. Отстранете облицовката на задната стена на багажното отделение (за повече подробности вижте съответния раздел в тази глава).

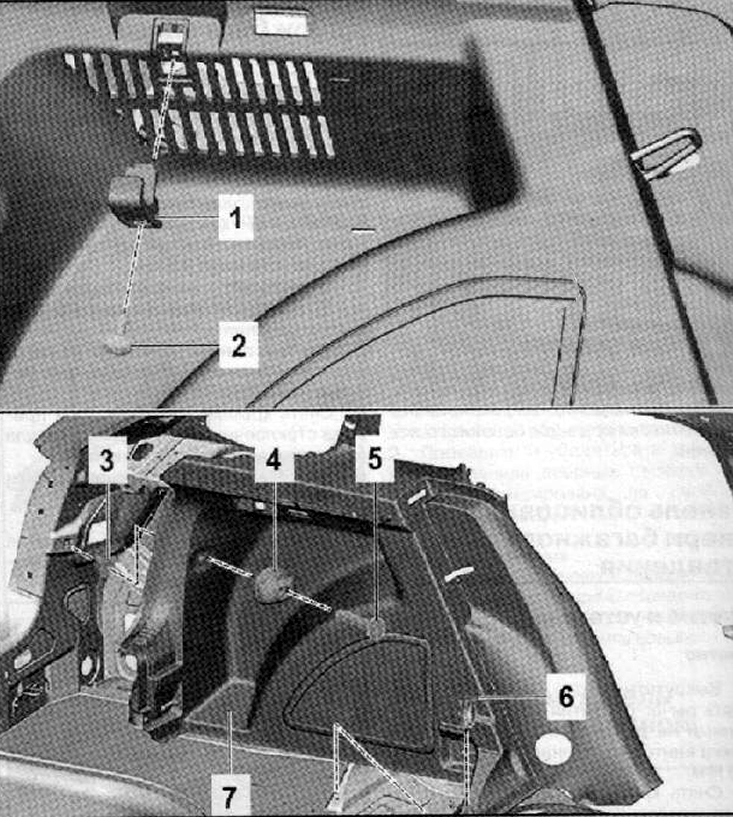

4. Отстранете монтажната скоба (6), показана на фигурата по-долу.

5. Отстранете фиксиращите куки (4) и (1), както е показано на фигурата по-долу.

6. Разкачете модула на декоративния панел от задържащите скоби.

7. Изключете конектора на кабелния сноп от светлината на багажното отделение и от 12V контакта (ако колата е оборудвана).

8. Прекарайте предпазния колан на задната седалка през декоративния панел.

9. Свалете декоративния панел и го извадете от купето.

Монтиране

Монтажът се извършва в ред, обратен на демонтаж.
