Премахване
1. Изключете запалването и всички електрически консуматори.

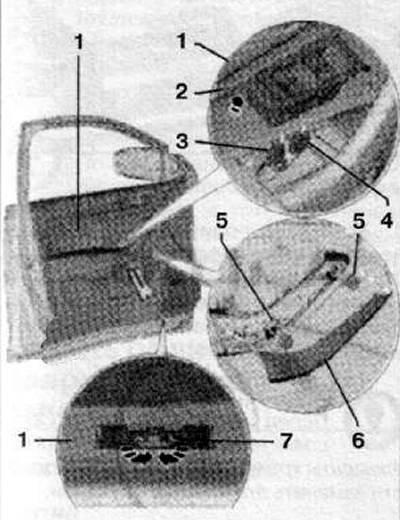

2. Отстранете декоративния панел (2) на главния превключвател за управление на електрическите прозорци, както е показано на фигурата по-долу. След това изключете съединителите на кабелния сноп (3) и (4), показани на фигурата по-долу.
3. С помощта на специално устройство (T10383, 3409), отделете декоративния панел (6), както е показано на фигурата по-долу.
4. Завъртете гайката (7) на 90° с помощта на ключа SW10, за да освободите скобата, както е показано на фигурата по-долу.
5. Развийте закрепващите винтове (5), показани на фигурата по-долу. Момент на затягане по време на монтаж 4 Nm.
Внимание. При отделяне на тапицерията на предната врата има голяма вероятност да повредите крепежните елементи. За да избегнете това, е необходимо да отделите панела в стриктната последователност, показана на фигурата по-долу, като използвате специален инструмент.

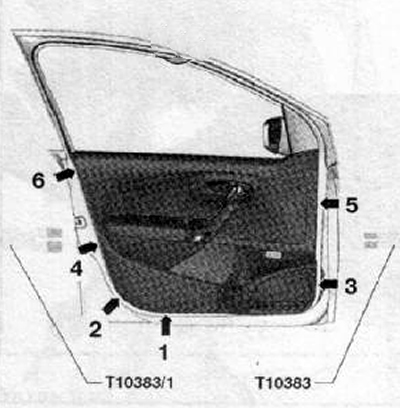

6. С помощта на специален инструмент (T10383/1, T10383), отделете декоративния панел от закрепващите елементи в последователността, показана на фигурата по-долу.
7. Издърпайте декоративния панел нагоре, освобождавайки го изпод вътрешното уплътнение на стъклото на вратата.

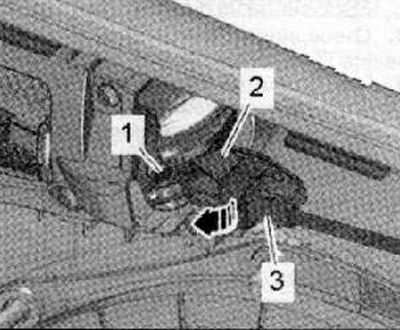

8. Натиснете боудън кабела (3) в тапицерията на вратата, като го освободите от контролния механизъм за освобождаване на ключалката на вратата (2), по посока на стрелката, както е показано на фигурата по-долу, и разкачете края му (1).
9. Изключете конекторите на кабелния сноп от тапицерията на предната врата.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
Забележка. Преди монтаж проверете техническото състояние на всички крепежни елементи, ако е необходимо, сменете крепежните елементи.
