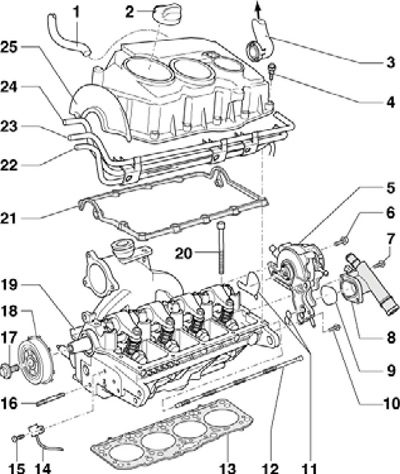

45.1 Подробности за монтаж на главата на цилиндъра и капака
1 Вакуумен маркуч (от помпата до усилвателя на спирачките)
2 щепсел с резба
3 PCV свързваща тръба към входния маркуч
4, 7, 10 болтове, 10 Nm
5 Двойна помпа
6 болта, 20 Nm
8 Фланец на тръбата за охлаждаща течност
9 Уплътнителен пръстен, подлежи на смяна
11 Уплътнения
12 Смесителна тръба, издърпана с кука
13 Уплътнение на главата 19, подлежи на смяна
14 SMR сензор
15 Болт, 10 Nm, монтиран върху фиксиращ уплътнител D000 600A2
16 болта, 15 Nm
17 болта, 100 Nm
18 Главина, с ротор на CMP сензора
19 Цилиндрова глава
20 Болт на главата на цилиндъра, трябва да се смени, поставете шайби в главата на цилиндъра преди монтажа
21 Уплътнение на капака на цилиндровата глава, нанесете уплътнител D454 300A2 върху свързващата повърхност преди монтажа
22 Тръба за връщане на гориво
23 Тръба за подаване на гориво
24 ред OZ
25 Капак на цилиндровата глава
2. Подробностите за газоразпределителния механизъм са посочени на контакта. илюстрации.

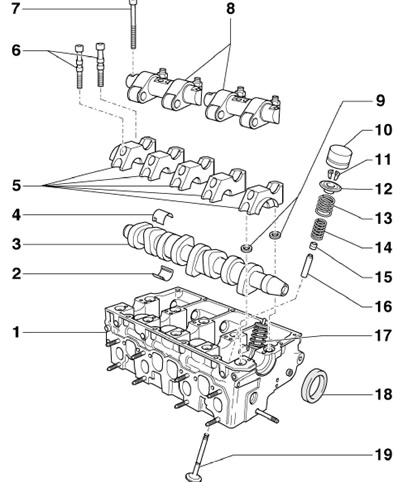

45.2 Части на синхронизиращия механизъм
1 глава на цилиндъра
2, 4 черупки на лагерите на разпределителния вал
3 Разпределителен вал
5 Капачки за лагери на разпределителен вал
6 Болт, за смяна, 8 Nm, след това затегнете под ъгъл от 90°
7 Болт, за смяна, 20 Nm, след това затегнете под ъгъл от 90°
8 Ос на кобилицата
9 Шайби на болтовете на главата на цилиндъра, поставете в главата, преди да монтирате капаците 5
10 Компенсатор на хлабината на хидравличния клапан
11 Крекери за заключване на разделен клапан
12 Плоча от пружини 13 и 14
13 Външна пружина
14 Вътрешна пружина
15 Капачка за маслоотражател
16 Клапанна втулка
17 Помпа-дюза
18 Печат
19 Клапани
