Система выпуска — общая информация и замена компонентов (Skoda Felicia)

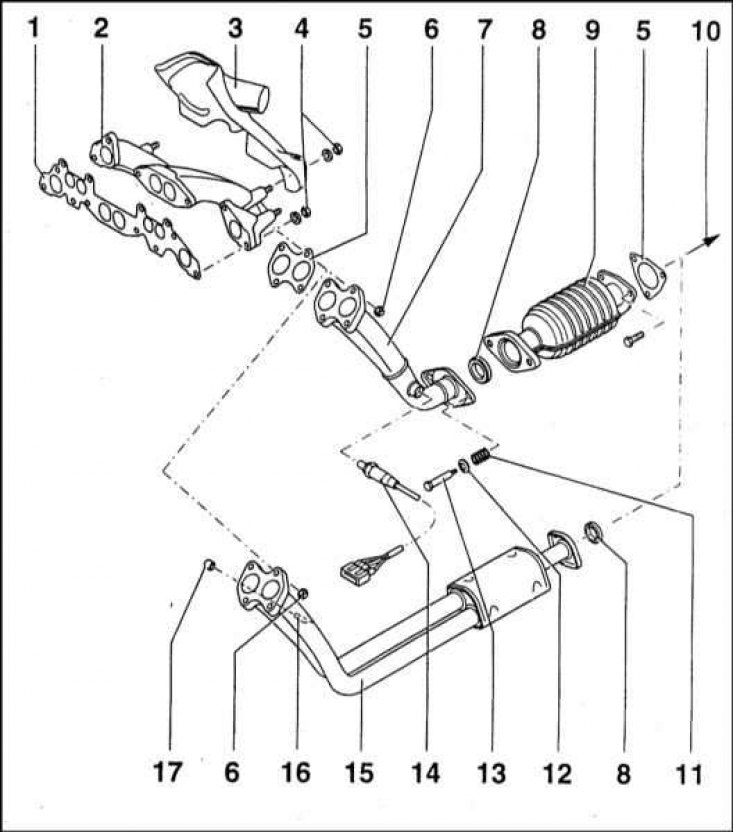

Компоненты передней секции системы выпуска отработавших газов

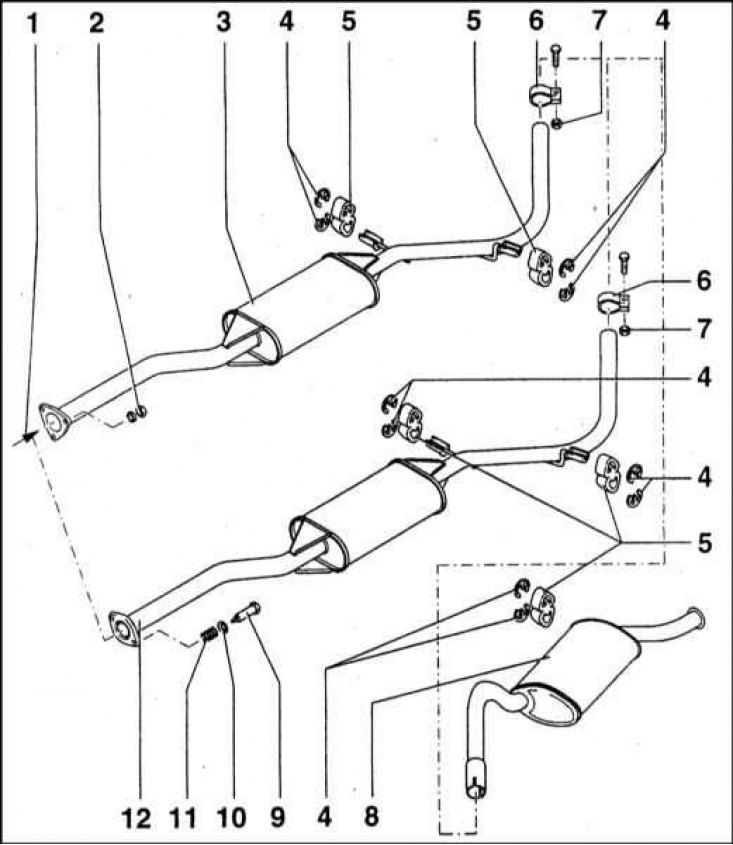

Компоненты средней и задней секций системы выпуска отработавших газов

Общая информация

Система выпуска отработавших газов всех моделей состоит из приемной трубы, каталитического преобразователя (если таковой предусмотрен), центральной секции с передним глушителе и выпускной секции с задним глушителем.

Примечание. На дизельных моделях и бензиновых моделях 1.6 л каталитический преобразователь может быть вмонтирован в приемную трубу системы, на моделях 1.3 л он представлен отдельной секцией. Карбюраторные модели каталитическим преобразователем не комплектуются. На иллюстрациях представлены конструкции используемых на рассматриваемых автомобилях систем выпуска.

Секции системы по всей ее длине подвешены к днищу автомобиля посредством резиновых петель, цепляемых за металлические кронштейны.

Снятие

Внимание! Приступайте к работе только после окончательного остывания системы. Особое внимание следцет уделять состоянию каталитического преобразователя, чья рабочая температура очень высока. Для полной гарантии безопасности выполняйте все процедуры в защитных перчатках.

1. Каждая из секций системы выпуска отработавших газов снимается в индивидуальном порядке.

[Текст получен с веб-сайта: www.SKODABOOK.ru]

2. Для снятия какой-либо из секций системы поддомкратьте соответственно задок или передок автомобиля. Альтернативно можно загнать транспортное средство эстакаду или запарковать его над смотровой ямой.

Приемная труба (модели 1.3 л)

1. Снимите λ-зонд (см. Раздел Снятие и установка λ-зонда).

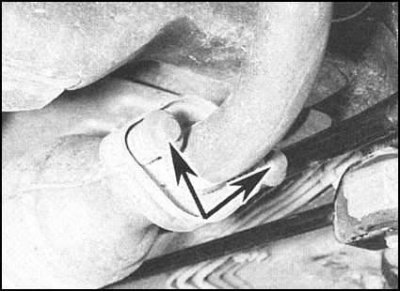

2. Подоприте каталитический преобразователь. Отпустите два крепежных болта фланца соединения приемной трубы с секцией преобразователя. Снимите шайбы и контрящие пружины. После расчленения фланцевого соединения снимите уплотнительное кольцо - постарайтесь запомнить его установочное направление (плоской стороной вперед).

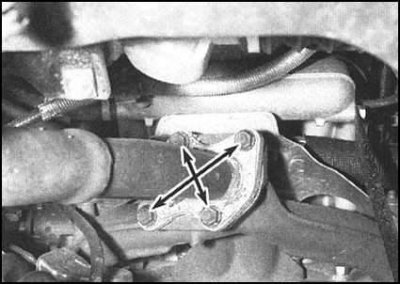

3. Подперев приемную секцию, в несколько приемов отдайте четыре гайки крепления ее к выпускному коллектору. Опустите секцию и извлеките ее из-под автомобиля.

Каталитический преобразователь (модели 1.3 л)

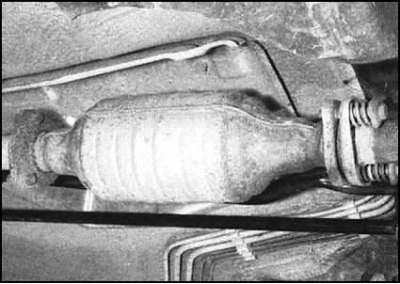

1. Подоприте каталитический преобразователь. Отдайте три гайки заднего фланцевого соединения секции, извлеките болты, и снимите шайбы.

2. Выверните два болта переднего фланцевого соединения, снимите шайбы и контрящие пружины. Расчленив соединение, извлеките уплотнительное кольцо. При сборке кольцо должно устанавливаться плоской стороной вперед. Аккуратно опустите блок преобразователя на землю (см. Раздел Каталитический преобразователь - общая информация и меры предосторожности) и извлеките его из-под автомобиля.

Сборка приемной трубы с каталитическим преобразователем (дизельные модели и бензиновые модели 1.6 л)

1. Подоприте передний глушитель или сборку приемной секции деревянными блоками. На бензиновых моделях 1.6 л снимите λ-зонд (см. Раздел Снятие и установка λ-зонда).

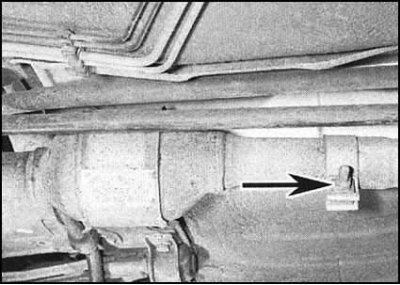

2. Отдайте гайку стяжного болта хомута крепления приемной трубы к центральной секции системы выпуска. На моделях 1.6 л снимите шайбу и дистанционную втулку.

3. Отдайте крепежные гайки и отделите приемную секцию от выпускного коллектора. Снимите уплотнительную прокладку. Отделите приемную трубу от центральной секции системы (см. Раздел Каталитический преобразователь - общая информация и меры предосторожности). И извлеките ее из-под автомобиля.

Сборка центральной секции с передним глушителем

1. Подоприте каталитический преобразователь, затем отпустите стяжной болт крепежного хомута или болты фланцевого соединения и отделите переднюю часть центральной секции от каталитического преобразователя. На моделях 1.3 л снимите уплотнительную прокладку.

2. Ослабьте стяжной болт хомута крепления задней части центральной секции к выпускной трубе. Снимите петли подвесов с кронштейнов опор и извлеките центральную секцию системы из-под автомобиля. Резиновые петли подвесов крепятся в кронштейнах при помощи двух больших фиксаторов, которые предварительно следует снять.

Сборка выпускной секции с задним глушителем

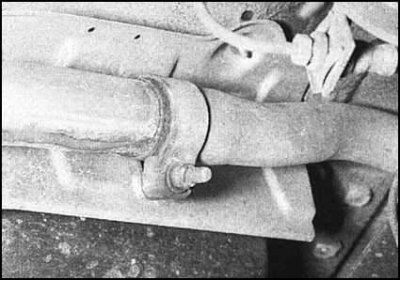

1. Отпустите стяжной болт хомута крепления выпускной секции к центральной. Рассоедините секции.

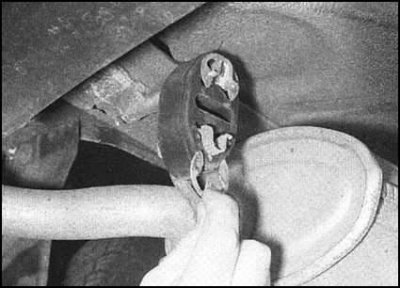

2. Извлеките фиксаторы, снимите выпускную секцию с опорных кронштейнов и извлеките ее из-под автомобиля.

Термозащитный экран(ы)

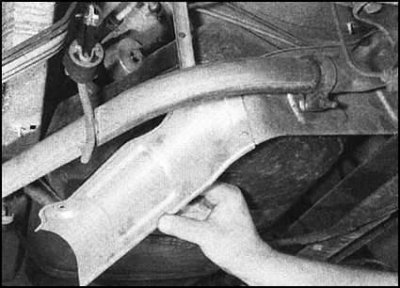

Термозащитные экраны крепятся к панелям днища автомобиля при помощи гаек, болтов и фиксаторов. Каждый из экранов может быть снят после демонтажа соответствующей секции системы выпуска отработавших газов. Если снятие экрана производится с целью обеспечения доступа к расположенным под ним компонентам, иногда достаточно оказывается лишь отпустить крепеж и слегка наклонить щиток экрана при этом можно обойтись без демонтажа секций системы выпуска.

Установка

Установка производится в обратном порядке. Особое внимание следует обратить на следующие моменты:

• a) Перед стыковкой секций системы тщательно очистите сопрягаемые поверхности от следов коррозии. Стяжные болты и гайки хомутных соединений правильно будет заменить;
• b) Не забудьте проверить состояние резиновых петель опорных подвесов секций системы. Дефектные петли подлежат замене;
• c) Сопрягаемые поверхности хомутных соединений следует смазать специальной герметизирующей пастой;
• d) Перед окончательным затягиванием крепежа удостоверьтесь в правильности посадки резиновых петель подвесов. Помните, что система не должна соприкасаться с компонентами подвески и кузова автомобиля;
• e) Затягивание крепежа с требуемым усилием производите равномерно в несколько приемов.
