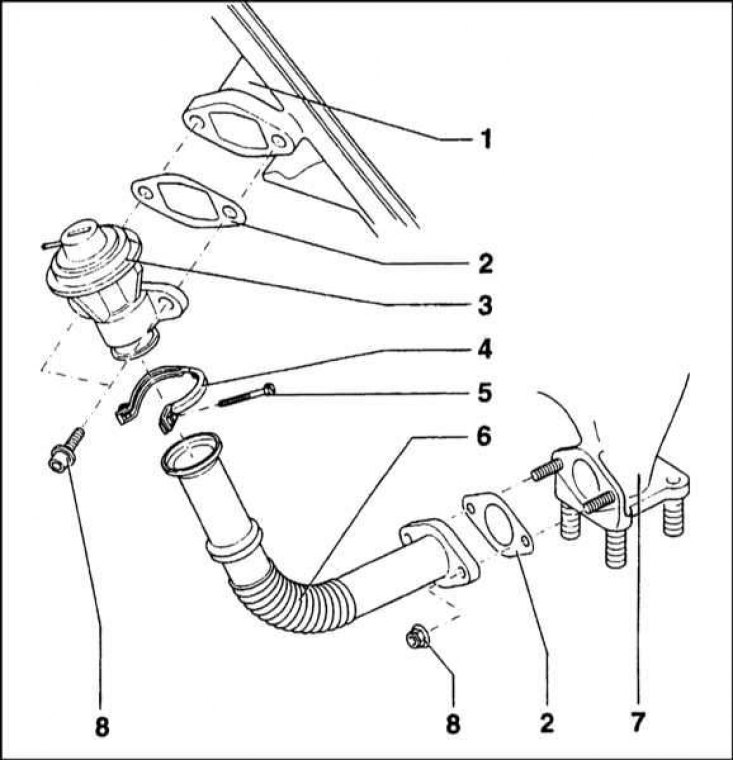

Компоненты установки клапана EGR
1 - Впускной трубопровод; 2 - Прокладка; 3 - Клапан EGR; 4 - Крепежный хомут; 5 - Стяжной винт; 6 - Соединительная трубка; 7 - Выпускной коллектор; 8 - Крепежная гайка
Общая информация
Система состоит из исполнительного клапана EGR, электромагнитного клапана управления EGR, блока управления дизелем и соединительных вакуумных шлангов.
Клапан EGR при помощи фланцевого соединения закреплен на впускном трубопроводе. Второй фланец клапана посредством полужесткой трубки подсоединен к выпускному коллектору.
Электромагнитный клапан/модулятор EGR посредством кронштейна закреплен в задней части двигательного отсека.
Контроль над функционированием системы EGR осуществляет блок управления дизелем, также расположенный в задней части двигательного отсека, рядом с реле свечей накала. Блок управления активирует систему EGR только в диапазоне частот вращения двигателя от 825 об/мин до 3200 об/мин. Вне пределов оговоренного диапазона система отключена.
Отключение системы EGR предусмотрено также в течение первых двух секунд с момента начала акселерации, а также при движении автомобиля на высоте свыше 1000 м над уровнем моря.
Замена компонентов
Клапан EGR

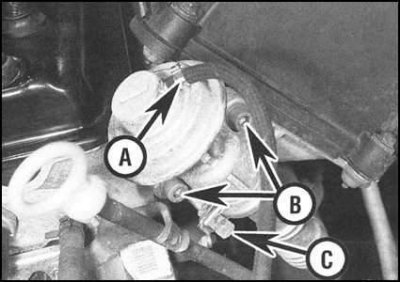

1. Отсоедините вакуумный шланг от штуцера в верхней части клапана EGR.
2. Выверните болты крепления клапана к фланцу впускного трубопровода. Снимите и выбросите уплотнительную прокладку.
3. Выверните стяжной винт крепежного хомута и отсоедините клапан от идущей от выпускного коллектора полужесткой трубки. В случае необходимости отдайте крепежные гайки и снимите полужесткую трубку с выпускного коллектора (не забудьте снять также уплотнительную прокладку).
4. Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Не забудьте заменить уплотнительную прокладку фланцевого соединения;
- b) Если снимали полужесткую трубку, замените также ее уплотнительную прокладку. Свободно вверните крепежные болты и, прежде чем затягивать из с требуемым усилием, удостоверьтесь, что трубка не перекручена и не находится под нагрузкой.
Электромагнитный клапан-модулятор EGR

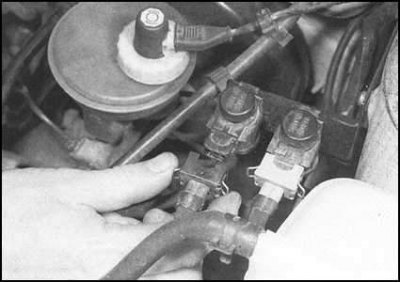

1. Удостоверьтесь, что зажигание выключено, затем отсоедините от клапана электропроводку. Не перепутайте разъем клапана с расположенным тут же и окрашенным в серый цвет разъемом устройства повышения оборотов холостого хода.
2. Отпустите хомуты и отсоедините шланги от штуцеров клапана. Постарайтесь запомнить ориентацию клапана в тракте.
3. Установка производится в обратном порядке.
Внимание! Проследите за правильностью подсоединения вакуумных шлангов. Нарушение функционирования системы EGR ведет к снижению эффективности процесса сгорания воздушно-топливной смеси и повышению задымленности выхлопа.
