Снятие
Примечание. При сборке потребуется новая ступичная гайка, а также сменная гайка стяжного болта шаровой опоры нижнего рычага подвески.
1. Снимите декоративный колпак колесного дика/ступицы, затем ослабьте ступичную гайку и гайки крепления колеса.
2. Подоприте клиньями задние колеса, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
3. Слейте трансмиссионное масло. Заменив уплотнительную шайбу, вверните сливную пробку картера РКПП на свое штатное место и затяните ее с требуемым усилием.
4. На оборудованных ABS моделях снимите со ступичной сборки колесный датчик (см. Главу Тормозная система).
5. Извлеките шплинт, отдайте гайку шарового шарнира рулевой тяги и высвободите шарнир из поворотного рычага ступичной сборки (см. Главу Подвеска и рулевое управление).
6. Отдайте ступичную гайку, снимите шайбу.
Примечание. Если ослабить ступичную гайку до подъема автомобиля над землей не удалось, вверните на место и прочно затяните пару болтов крепления колеса. Попросите помощника твердо выжать ножной тормоз во избежание проворачивания ступицы, затем ослабьте и выверните ступичный болт. Снятая ступичная гайка повторному использованию не подлежит и при сборке должна быть заменена в обязательном порядке.
7. На моделях, оборудованных передним стабилизатором поперечной устойчивости отдайте гайку крепления стойки штанги стабилизатора на нижнем рычаге подвески. Снимите шайбу и извлеките нижнюю резиновую подушку опоры.
8. На всех моделях отдайте гайку стяжного болта шаровой опоры крепления нижнего рычага передней подвески к ступичной сборке. При помощи монтировки разверните рычаг, высвобождая шарнир из ступичной сборки. На моделях, оборудованных стабилизатором поперечной устойчивости постарайтесь не обронить верхнюю резиновую подушку и шайбу стойки крепления штанги. Стяжной болт и его гайка при сборке подлежат замене в обязательном порядке.

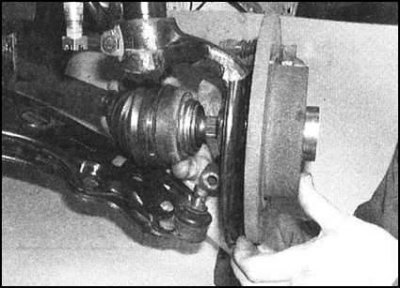

9. Осторожно оттяните ступичную сборку наружу, снимая ее со шлицов наружного ШРУСа приводного вала. В случае необходимости вал можно выбить из ступицы при помощи молотка с мягким бойком. Сразу же подвяжите высвобожденный вал проволокой к элементам подвески во избежание повреждения внутреннего шарнира и его защитного чехла.
10. Стараясь не повредить картер, аккуратно подденьте внутренний ШРУС монтировкой или большой отверткой и высвободите внутреннюю цапфу вала из сборки дифференциала.
11. Извлеките вал из-под автомобиля (постарайтесь не повредить сальник дифференциала).
Примечание. Ни в коем случае не опускайте автомобиль на землю после снятия одного или обоих приводных валов. Такая практика чревата выходом из строя колесных подшипников. Если возникает необходимость в перемещении автомобиля, временно вставьте наружный конец вала(ов) в ступицу своего колеса и закрепите его гайкой, затем подвяжите внутренний конец проволокой к элементам подвески.
При необходимости снятия обоих приводных валов следует позаботиться о фиксации одной из боковых шестерен в коробке дифференциала. Сняв первый из валов, проденьте в отверстие в картере подходящий по диаметру (около 26 мм) стержень, продев его сквозь отверстие в шестерне. Второй конец стержня оставьте свободно выступающим из коробки. Если одна или бое шестерни упадут внутрь сборки, для их извлечения придется производить разборку коробки передач.
Установка
1. Перед установкой приводного вала проверьте состояние сальника уплотнения его посадки в картере дифференциала. В случае необходимости замените сальник (см. Раздел Замена сальников).
Примечание. Составители настоящего Руководства рекомендуют производить замену сальников вне зависимости от их состояния.
2. Поддев маленькой отверткой, снимите с конца внутренней цапфы вала стопорное кольцо крепления ШРУСа и установите на его место новое. Проследите за правильностью посадки кольца в канавке.
3. Тщательно протрите шлицевую часть цапфы и поверхность стенок отверстия в картере дифференциала. Тонким слоем густой смазки смажьте уплотнительные губки сальника, шлицы и плечики вала. Удостоверьтесь в надежности фиксации бандажами резинового защитного чехла ШРУСа.

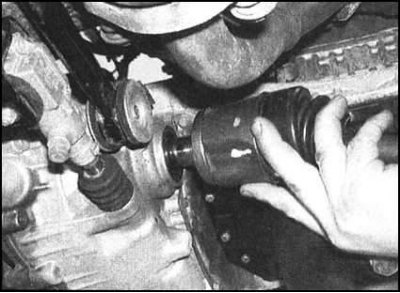

4. Стараясь не повредить сальник, введите вал в зацепление со шлицами ступицы боковой шестерни дифференциала в коробке передач. Протолкните вал в коробку до упора и удостоверьтесь в надежности фиксации его стопорным кольцом. В случае необходимости воспользуйтесь для посадки вала молотком с мягким бойком.
5. Выровняйте наружный ШРУС и протолкните его цапфу в ступичную сборку. Установите шайбу и наверните ступичную гайку, затянув ее пока только от руки.
6. Рычагом отожмите вниз сборку нижнего рычага подвески, заправьте на свое штатное место шаровую опору, затем отпустите рычаг. Проследите, чтобы шаровый палец опоры полностью вошел в свое гнездо в хомуте ступичной сборки. Вставьте стяжной болт, наверните на него гайку и затяните ее с требуемым усилием. На моделях, оборудованных стабилизатором поперечной устойчивости, установите на сборку нижнего рычага стойку штанги стабилизатора, проследив за правильностью посадки верхней резиновой подушки и шайбы.
7. Где требуется установите на место нижнюю резиновую подушку и шайбу стойки штанги стабилизатора поперечной устойчивости, наверните гайку и затяните ее с требуемым усилием.
8. Заправьте в поворотный рычаг ступичной сборки наконечник рулевой тяги и закрепите его своей гайкой, прочно затянув последнюю. Зафиксируйте гайку новым шплинтом.
9. На моделях, оборудованных ABS, установите на ступицу колесный датчик (см. Главу Тормозная система).
10. Установите на место колесо, опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
11. Затяните с требуемым усилием ступичную гайку, затем установите на место декоративный колпак колесного диска/ступицы.
[Статья размещена на веб-сайте: www.SKODABOOK.ru]
12 Залейте в коробку передач необходимое количество трансмиссионного масла требуемого сорта.
