Obsah: Odstránenie ⬇ Inštalácia ⬇
Odstránenie
Pozor: Pri pripájaní alebo odpájaní brzdových hadíc buďte mimoriadne opatrní, aby ste ich neohli ani neskrútili.
1. Prečítajte si a zapíšte si jedinečný kód hydraulickej riadiacej jednotky protiblokovacieho brzdového systému.
2. Odpojte záporný pól od batérie.
3. Odstráňte horný ozdobný kryt motora.

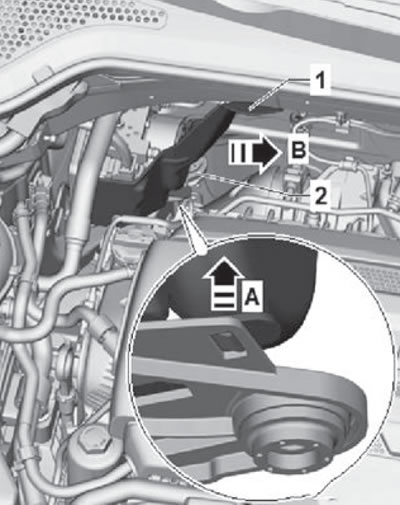

4. Odstráňte ochranný kryt (1) znázornený na obrázku nižšie.

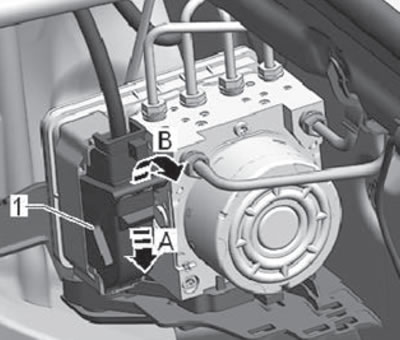

5. Odistite posunutím blokovacej páky v smere šípky (A) a potiahnutím v smere šípky (B) a odpojte konektor káblového zväzku od elektronickej riadiacej jednotky (1), ako je znázornené na obrázku nižšie.

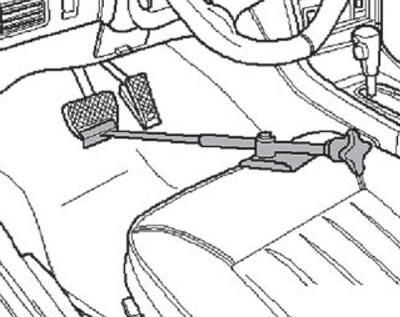

6. Na brzdový pedál nainštalujte špeciálne zaťažovacie zariadenie (VAG1869/2).

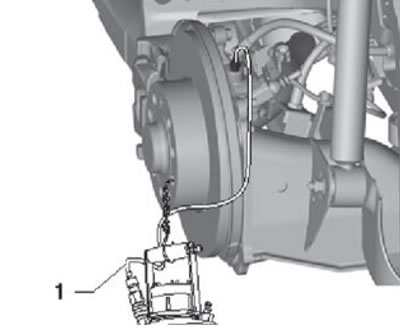

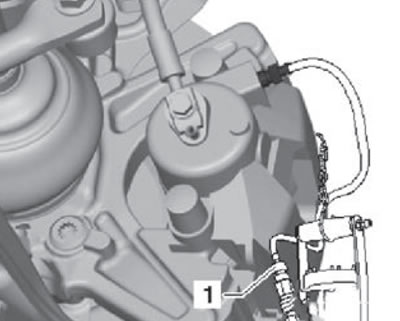

7. Pripojte hadice k odvzdušňovačom predného ľavého a zadného ľavého brzdového mechanizmu a potom ich spustite do vhodných nádob. Otvorte dýchacie otvory.
8. Pomocou zaťažovacieho zariadenia stlačte brzdový pedál a posuňte ho na zdvih 60 mm.
9. Zatvorte predné a zadné odvzdušňovacie otvory bŕzd.
10. Neodstraňujte nakladacie zariadenie.
11. Okolo elektronických a hydraulických riadiacich jednotiek protiblokovacieho brzdového systému umiestnite čistú handričku, ktorá nepúšťa vlákna.
Pozor: Skontrolujte a uistite sa, že brzdová kvapalina neprichádza do kontaktu s kontaktmi.

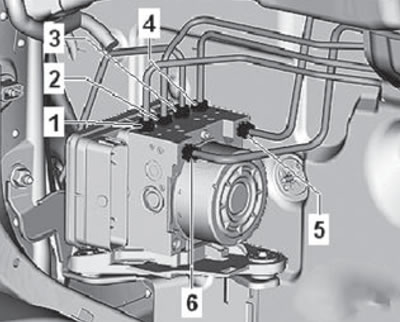

12. Umiestnite príslušné značky, potom odskrutkujte spojovacie matice a odpojte brzdové potrubie od hydraulickej riadiacej jednotky protiblokovacieho brzdového systému a pripojte ho k hlavnému brzdovému valcu (5) a (6), ako je znázornené na obrázku nižšie.
13. Pomocou zátok z opravnej súpravy zaslepte výstupné otvory kanálov v hydraulickej riadiacej jednotke a otvorené otvory v brzdových potrubiach.
14. Na brzdové potrubia spájajúce hydraulickú riadiacu jednotku s brzdovými mechanizmami naneste príslušné značky. Potom odskrutkujte spojovacie matice a odpojte brzdové potrubia (1) až (4) od hydraulickej jednotky, ako je znázornené na obrázku nižšie.

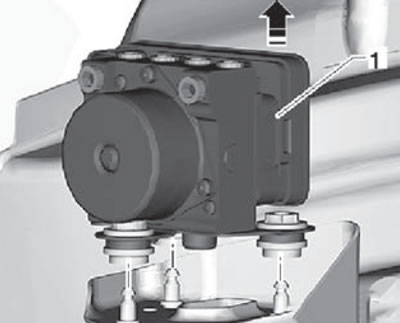

15. Z motorového priestoru vytiahnite a vyberte elektronické a hydraulické riadiace jednotky protiblokovacieho brzdového systému ako celok.
Pozor: Nikdy neodpájajte elektronické a hydraulické riadiace jednotky protiblokovacieho brzdového systému.
Inštalácia
Pozor:
- Pri inštalácii novej hydraulickej riadiacej jednotky ABS sa musia zátky z výstupných otvorov odstrániť až pred priamym pripojením brzdových potrubí.
- Ak sa zátky z hydraulickej jednotky predčasne odstránia, brzdová kvapalina, ktorá ju napĺňa, môže uniknúť, čo povedie k vniknutiu vzduchu do riadiacej jednotky. Následné odvzdušnenie nezaručuje úplné odstránenie vzduchu z hydraulickej riadiacej jednotky ABS.
1. Inštalácia sa vykonáva v opačnom poradí ako demontáž.
2. Utiahnite spojovacie matice brzdového potrubia požadovaným uťahovacím momentom.
3. Odstráňte nakladač brzdového pedála.
4. Odvzdušnite brzdový systém (viac informácií nájdete v príslušnej časti tejto kapitoly).
Uťahovacie momenty pre závitové spoje
| Upevnenie hydraulickej riadiacej jednotky protiblokovacieho brzdového systému k držiaku | 8 Nm |
| Upevnenie konzoly hydraulickej jednotky protiblokovacieho brzdového systému k karosérii | 20 Nm |
| Upevnenie brzdových potrubí k hydraulickej jednotke ABS | 14 Nm |
