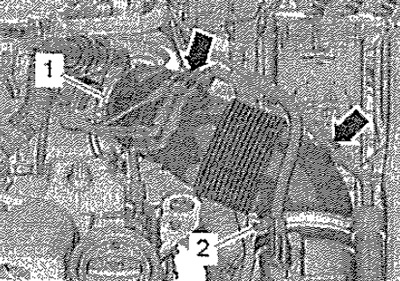

Выкрутить винт -1-. Повернуть расходомер воздуха -G70- - поз, 2- в -направлении стрелки В- и снять его.
Установка
Для обеспечения исправной работы расходомера воздуха -G70- обязательно выполнить следующие действия.
Указание: В случае сильного загрязнения или намокания фильтрующего элемента, частицы грязи или влага могут попасть в расходомер и исказить измеряемую величину массы воздуха. В результате снижается мощность, так как расчет производится по меньшей величине подачи. Всегда использовать для воздушного фильтра оригинальный фильтрующий элемент. Обязательно заменить повреждённое уплотнительное кольцо (подсос воздуха). Для установки шланга воздуховода и уплотнительного кольца использовать смазочное средство, не содержащее силикона. Перед установкой, патрубки и воздушные шланги необходимо очищать от масла и обезжиривать. Для крепления всех соединений шлангов использовать оригинальные пружинные хомуты, аналогичные устанавливаемым на заводе.
Проверить расходомер воздуха и шланг воздуховода (воздухозаборный) на наличие солевых отложений, загрязнений и листвы. Проверить канал впуска до фильтрующего элемента воздушного фильтра на наличие загрязнений. При наличии загрязнений удалить с корпуса воздушного фильтра (верхней и нижней части) солевые отложения, грязь и листву (при необходимости промыть или пропылесосить).
Вставить расходомер воздуха -G70- -поз. 2- и повернуть в -направлении стрелки А-.
