Если топливный фильтр необходимо снять только из-за тесноты

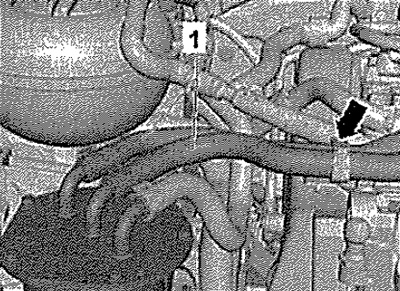

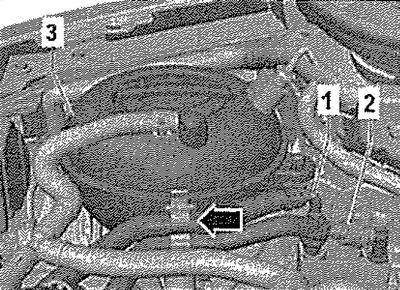

Отсоединить подающие топливопроводы -1 - и -2-. Разблокировать и разъединить быстроразъёмную муфту. Извлечь топливопроводы -1 - и -2- из кронштейна -стрелка- на расширительном бачке системы охлаждения -3-.
Вывернуть винты -2-. Открутить гайку -1-.
Разблокировать кронштейн -стрелка- и извлечь топливопроводы -1-.

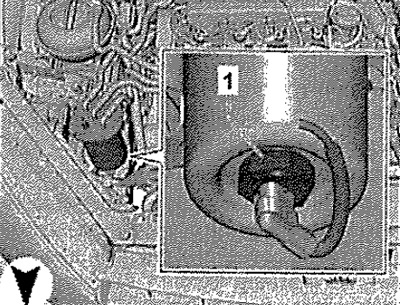

Версия с датчиком уровня воды -G120-: отсоединить разъём на датчике уровня воды -1-. Отвести в сторону жгут проводов.
Если надо вскрыть топливный фильтр

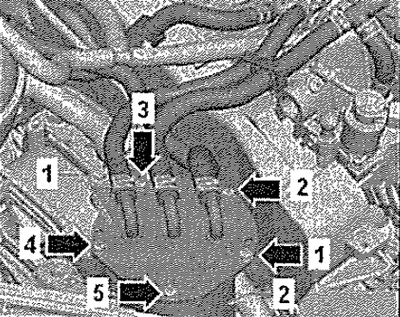

С соблюдением указанной очередности вывернуть винты -стрелки- с -1- по -5-. Собрать топливо, вытекшее при снятии. Снять верхнюю часть топливного фильтра -1- с корпуса топливного фильтра -2-. Отложить верхнюю часть топливного фильтра -1- с подключёнными топливопроводами.
Если топливный фильтр должен быть заменён

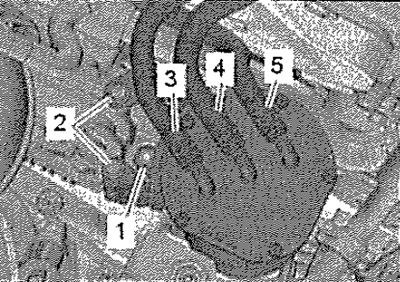

Отсоединить топливные шланги с -3- по -5-. Используя клещи для пружинных хомутов, раскрыть пружинные хомуты. Выкрутить болты -2-. Открутить гайку -1-. Версия с датчиком уровня воды -G120-: отсоединить разъём на датчике уровня воды -1-. Извлечь топливный фильтр. Собрать топливо, вытекшее при снятии.
Установка
Установка в обратном порядке.
Указание: Соблюдать указания для топливных шлангов в моторном отсеке. Закрепить все шланги хомутами.
Заполнить топливную систему топливом/удалить воздух из топливной системы.
