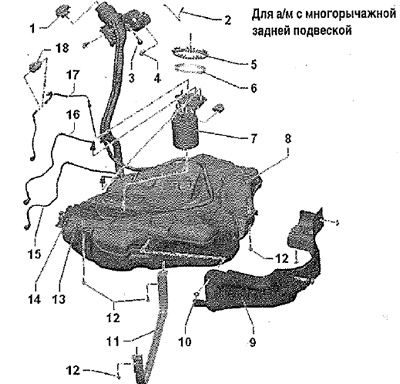

Для а/м с многорычажной задней подвеской
1. Крышка заливной горловины: затягивать, пока не защёлкнется с отчётливым звуком; прикреплена тросиком к крышке лючка заливной горловины во избежание потери при заправке
2. Провод подключение к массе: заливной горловины; для отведения электростатического заряда
3. Наконечник магистрали вытяжной вентиляции бака
4. 8 Нм + довернуть на 90° (¼ об.): заменять после разборки; для крепления заливной горловины
5. Кольцевая гайка, 110 Нм
6. Уплотнительное кольцо: заменить; устанавливать в сухом состоянии
7. Модуль подачи топлива: с датчиком уровня топлива «G»; соблюдать монтажное положение в топливном баке
8. Топливный бак
9. Теплозащитный кожух: топливного бака
10. Зажимная шайба: теплозащитного экрана
11. Хомут: устанавливать в правильное положение; перед снятием пометить направление движения
12. 20 Нм и довернуть на 90° (¼ об.); заменять после разборки; новью винты крепления хомута длиннее, соблюдать номер запчасти
13. Кронштейн: блока управления топливного насоса «J538»
14. Кронштейн: для а/м с автономным отопителем; дозирующего насоса «V54»
15. Топливопровод: для а/м с автономным отопителем от дозирующего насоса «V54»; не перегибать; проверить надёжность крепления
16. Подающий топливопровод: к топливному фильтру; закреплён на топливном баке зажимами; проверить надёжность крепления; не перегибать; вставлять так, чтобы защёлкнулось с отчётливым звуком; разблокировать и разъединить быстроразъёмную муфту
17. Обратный топливопровод: от двигателя закреплён на топливном баке зажимами; проверить надёжность крепления; не перегибать; вставлять так, чтобы защёлкнулось с отчётливым звуком; разблокировать и разъединить быстроразъёмную муфту
18. Дозирующий насос «V54»: для а/м с автономным отопителем
Для а/м с задней подвеской с торсионной балкой
1. Крышка заливной горловины: затягивать, пока не защёлкнется с отчётливым звуком; прикреплена тросиком к крышке лючка заливной горловины во избежание потери при заправке
2. Провод подключение к массе: заливной горловины
3. 8 Нм + довернуть на 90° (¼ об.): заменять после разборки; для крепления заливной горловины
4. Наконечник магистрали вытяжной вентиляции бака
(Статья расположена на сайте: SKODABOOK)
5. Кольцевая гайка, 110 Нм
6. Уплотнительное кольцо: заменить; устанавливать в сухом состоянии
7. Модуль подачи топлива: с датчиком уровня топлива «G»; соблюдать монтажное положение в топливном баке
8. Топливный бак
9. Теплозащитный кожух: топливного бака
10. Зажимная шайба: теплозащитного экрана
11. Хомут: устанавливать в правильное положение; перед снятием пометить направление движения
12. 20 Нм и довернуть на (¼ 90° об.): заменять после разборки; новые винты крепления хомута длиннее, соблюдать номер запчасти
13. Кронштейн: блока управления топливного насоса «J538»
14. Кронштейн: для а/м с автономным отопителем; дозирующего насоса «V54»; обеспечить правильное положение дозирующего насоса «V54» в отверстиях кронштейна
15. Топливопровод: для а/м с автономным отопителем от дозирующего насоса «V54»; не перегибать; проверить надёжность крепления
16. Подающий топливопровод: к топливному фильтру; закреплён на топливном баке зажимами; проверить надёжность крепления; не перегибать; вставлять так, чтобы защёлкнулось с отчётливым звуком; разблокировать и разъединить быстроразъёмную муфту
17. Обратный топливопровод: от двигателя; закреплён на топливном баке зажимами; проверить надёжность крепления; не перегибать; вставлять так, чтобы защёлкнулось с отчётливым звуком; разблокировать и разъединить быстроразъёмную муфту
18. Дозирующий насос «V54»: для а/м с автономным отопителем
