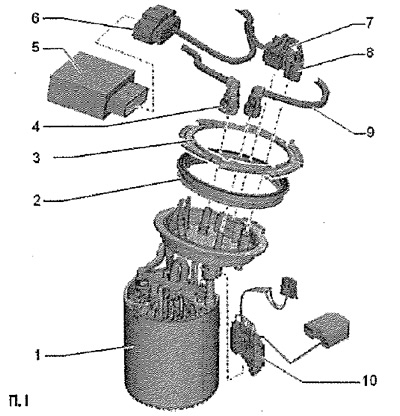

1. Модуль подачи топлива: с подкачивающим топливным насосом «G6»; проверка электрики топливного насоса в Ведомом поиске неисправностей; после установки залить в а/м не менее 5 л топлива; после установки модуля подачи топлива необходимо отрезать заглушку на штуцере модуля подачи топлива, чтобы подсоединить топливопровод автономного отопителя
2. Уплотнительное кольцо: заменить; устанавливать в сухом состоянии
3. Кольцевая гайка, 110 Нм: ослаблять и затягивать с помощью ключа -Т30101 (3087)-
Указание: Обратить внимание на то, чтобы при откручивании и затягивании кольцевой гайки не был повреждён кронштейн разъёма на фланце модуля подачи топлива.
4. Подающий топливопровод: к топливному фильтру; крепится на топливном баке зажимами; не перегибать; для отсоединения нажать на фиксатор штуцера; разблокировать и разъединить быстроразъёмную муфту; при монтаже напорной и обратной магистралей руководствоваться изображением стрелок на соединительном фланце; вставлять так, чтобы защёлкнулось с отчётливым звуком; ещё раз надавить шлангом на штуцер и затем оттянуть шланг, чтобы проверить правильность фиксации быстроразъёмной муфты
5. Блок управления топливного насоса «J538»: проверка в Ведомом поиске неисправностей
6. Электрический разъём: блока управления топливного насоса «J538»; убедиться в надёжности фиксации и проверить правильность крепления разъёма, потянув за него
7. Электрический разъём; подкачивающего топливного насоса «G6»; убедиться в надёжности фиксации и проверить правильность крепления разъёма, потянув за него
8. Электрический разъём: датчика уровня топлива «G»; убедиться в надёжности фиксации и проверить правильность крепления разъёма, потянув за него
9. Обратный топливопровод: от двигателя; крепится на топливном баке зажимами; не перегибать; для отсоединения от фланца нажать на фиксатор муфты; при монтаже напорной и обратной магистралей руководствоваться изображением стрелок на соединительном фланце; вставлять так, чтобы защёлкнулось с отчётливым звуком; ещё раз надавить шлангом на штуцер и затем оттянуть шланг, чтобы проверить правильность фиксации быстроразъёмной муфты
10. Датчик уровня топлива -G-
