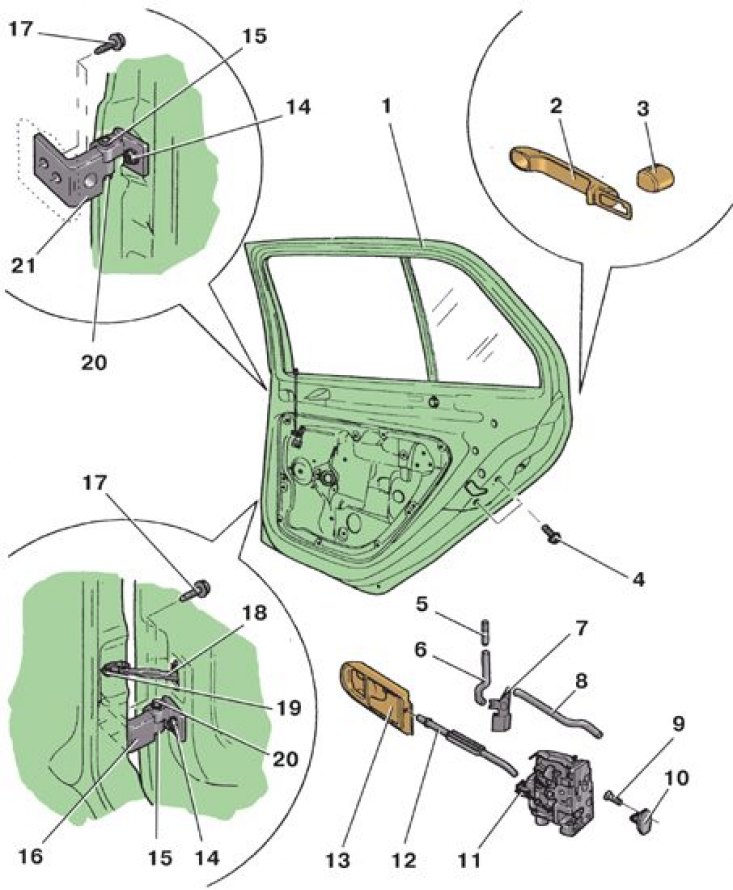

Детайли за задната врата
1 – врата; 2 – външна дръжка; 3 – дистанционер; 4 – болт за монтаж на ключалката на вратата; 5 – бутон за заключване на вратата; 6 копчета; 7 – междинен лост; 8 – междинна тяга; 9 – болт за закрепване на ключалката; 10 – закопчалка; 11 – замък; 12 – вътрешен прът на дръжката; 13 – вътрешна дръжка; 14 – болт за закрепване на пантата към вратата; 15 – ос на пантите на вратата; 16 – долен контур; 17 – болт за закрепване на пантата към рейката; 18 – ограничител; 19 – болт за монтаж на ограничителя; 20 – гайка на оста; 21 – горен контур
1. Изключете кабела от "-" клемата на батерията.
2. Плъзнете защитния капак и разкачете кабелните конектори от стойката.
3. Развийте болт 19, закрепващ ограничителя (вижте снимката Детайли за задната врата) до гишето.
4. Развийте гайките 20, закрепващи осите 15 на двете панти на вратата.
5. Повдигнете вратата, за да освободите 15-те оси от пантите и я извадете от превозното средство.
6. Монтирайте вратата в обратен ред.
Въртящи моменти на затягане, Nm
| Болт за закрепване на ограничителя към рейката | 33 |
| Гайки за монтаж на оста на пантата на вратата | 30 |
