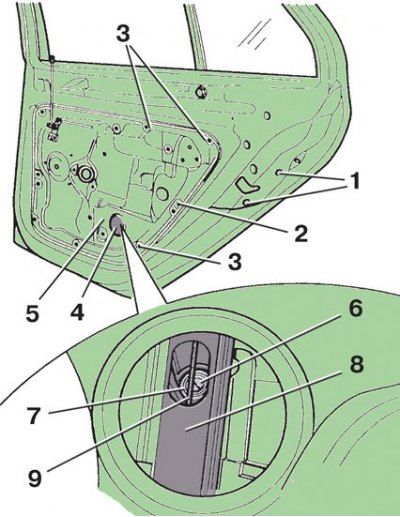

Демонтиране на вътрешния панел на задната врата
1 – болт за монтаж на ключалката; 2, 3 – винтове за закрепване на вътрешния панел; 4 – щепсел; 5 – вътрешен панел на вратата; 6 – дистанционен щифт; 7 – монтажен щифт; 8 – водач на прозореца; 9 – кабел за повдигане на прозореца

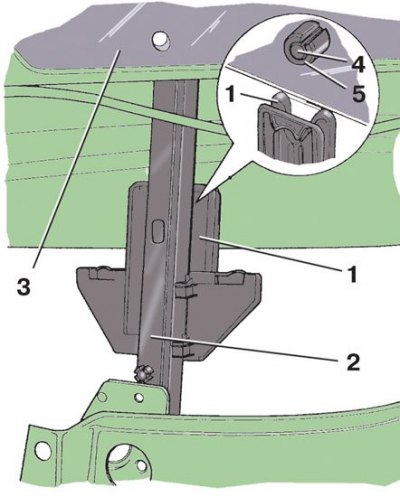

Монтаж на стъкло на задната врата
1 – плъзгач; 2 – водач за повдигане на прозореца; 3 – стъкло; 4 – монтажен щифт; 5 – разширителен щифт
Ключалката, повдигачът на прозореца и високоговорителят са монтирани на вътрешния панел на вратата.
1. Изключете кабела от "-" клемата на батерията.
2. Преместете защитния капак и разкачете кабелния сноп от колоната на каросерията.
3. Свалете облицовката на вратата.
4. Свалете външната дръжка на вратата.
5. С помощта на отвертка извадете щепсела 4 (вижте фигурата Сваляне на вътрешния панел на задната врата) от вътрешния панел на петата врата.
6. Свалете стъклото на вратата, за да получите достъп до щифта за монтаж на стъклото 7.
7. Завийте винт с диаметър 5 мм и дължина приблизително 70 мм в разширителния щифт 6 (интериор). Издърпайте разширителния щифт с помощта на винта.
8. Завийте самонарезен винт с диаметър 8 мм и дължина приблизително 80 мм в монтажния щифт 7. Издърпайте монтажния щифт с помощта на самонарезния винт, като отместите кабела на повдигача на прозореца 9 с отвертка.
9. Използвайте ръцете си, за да повдигнете стъклото и го закрепете в това положение, като поставите клин между стъклото и панела на вратата.
10. Развийте двата болта 1, закрепващи ключалката в края на вратата.
11. Развийте винтовете 2 и 3, които закрепват вътрешния панел на вратата.
12. Отстранете вътрешния панел 5, като го преместите към предната част на вратата.
13. Извадете кабелния сноп от вратата.
14. Извадете ключалката от вътрешния панел и разкачете прътите от нея.
15. Монтирайте ключалката на вратата в обратен ред.
16. За свързване на стъкло 3 (вижте фигурата Монтиране на стъклото на задната врата) поставете монтажния щифт 4 в отвора за стъклото на плъзгача 1 на регулатора на прозореца, а след това в него и дистанционния щифт 5. Уверете се, че щифтовете стърчат на еднакво разстояние от двете страни на стъклото.
17. Монтирайте вътрешния панел на вратата. Когато го закрепвате, първо затегнете винтовете 2 (вижте фигурата Сваляне на вътрешния панел на задната врата).
18. Спуснете стъклото 3 (вижте фигурата Монтиране на стъклото на задната врата) надолу, докато щифтове 4 и 5 спрат в плъзгача 1 и с лек удар с ръка върху горния ръб на стъклото фиксирайте стъклото в плъзгача.
