Забележка: Бъдете изключително внимателни с ролката на задвижването на компресора на климатика. Предпазете го от падане и повреда.
Демонтиране и монтаж
Премахване
1. Свалете задвижващия ремък на спомагателните устройства (за повече подробности вижте съответния раздел в главата Бензинов двигател 1.4 л/2.0 л/Дизелов двигател 2.0 л).

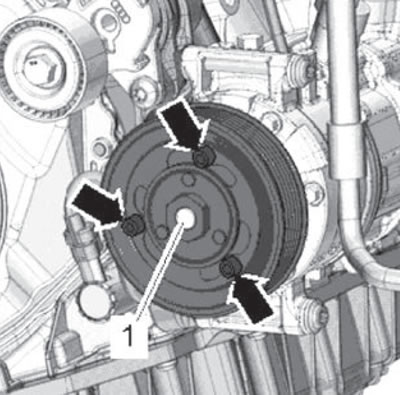

2. Отстранете защитната капачка (1), показана на фигурата по-долу.
3. Докато държите ролката да се завърти с гаечен ключ за маслен филтър, отстранете монтажните болтове (стрелки) на задвижващата ролка на компресора на климатика, както е показано на фигурата по-долу.

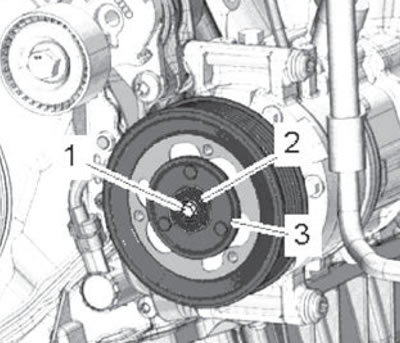

4. Задръжте вал на компресора на климатичната (1) от въртене, се отклони гайка за закрепване {2), показана на фигурата по-долу.
5. Свалете задвижващата плоча (3) заедно с гайката.
Забележка: Монтажните болтове на задвижващата плоча предават въртящ момент от ролката към вала на компресора на климатика.

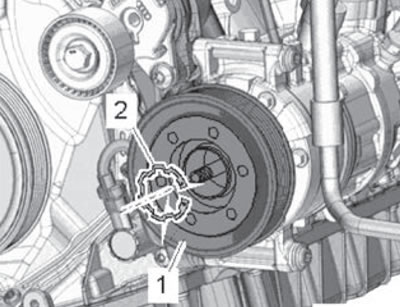

6. Отстранете задържащия пръстен (2), показан на фигурата по-долу.
7. Свалете задвижващата ролка на компресора на климатика (1), както е показано на фигурата по-долу.
Инсталация
1. Монтажът се извършва в обратен ред на демонтирането.
- Почистете старателно контактните повърхности на вала и ролката на компресора на климатика.
- Монтирайте ролката върху вала на компресора на климатика. Макарата трябва да се монтира свободно, без да се прилага прекомерна сила.
- Монтирайте задържащия пръстен. Трябва да се монтира с равна повърхност, обърната към компресора.
- Почистете резбите на вала на компресора от замърсявания.
