Предни задвижващи валове — компоненти (Skoda Kodiaq NS7)

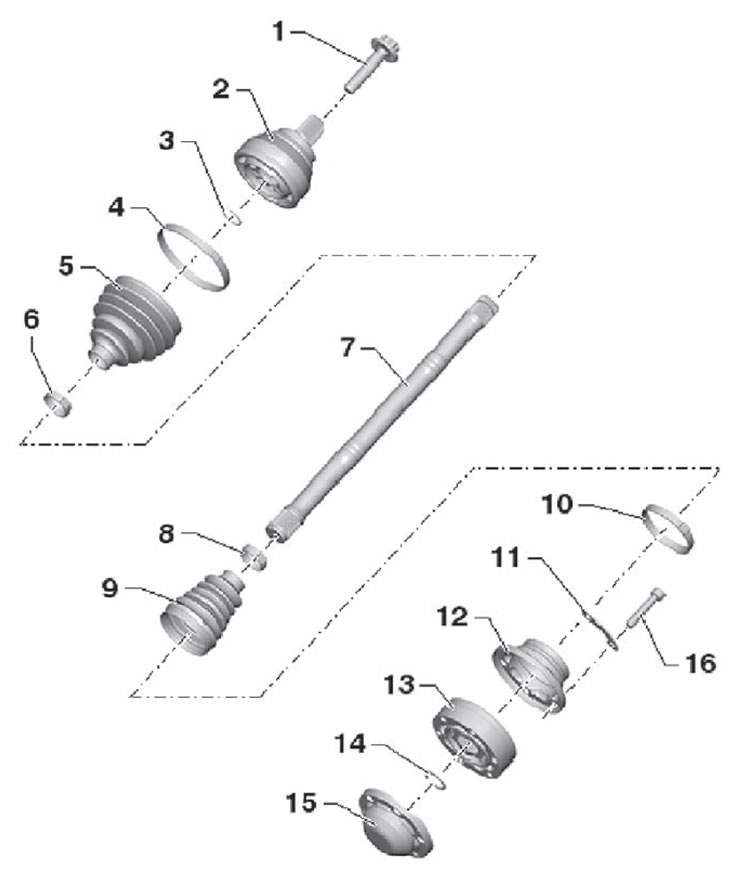

1. Болт за монтаж на задвижващия вал; 2. Външна шарнирна връзка с постоянна скорост (CV шарнир); 3. Задържащ пръстен; 4. Закрепваща скоба, въртящ момент на затягане 25 Nm; 5. Антер; 6. Скоба за маншон на CV шарнира, въртящ момент на затягане 25 Nm; 7. Задвижващ вал; 8. Скоба за закрепване на ботуша, въртящ момент на затягане 25 Nm; 9. Антер; 10. Скоба за закрепване на ботуша, въртящ момент на затягане 25 Nm; 11. Опорна плоча; 12. Капак; 13. Вътрешен възел на шарнир с постоянна скорост; 14. Задържащ пръстен; 15. Капак; 16. Монтажен болт, M10x52, въртящ момент на затягане 10 Nm + 70 Nm.

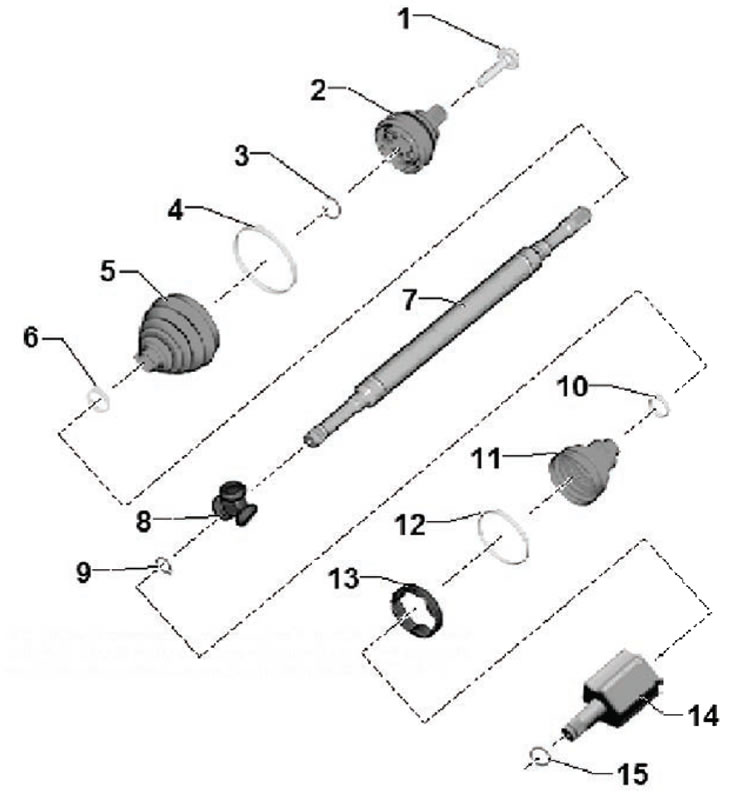

1. Монтажен болт; 2. Външна става с постоянна скорост; 3. Задържащ пръстен; 4. Закрепваща скоба, въртящ момент на затягане 25 Nm; 5. Маншон за карданен вал; 6. Закрепваща скоба, въртящ момент на затягане 25 Nm; 7. Задвижващ вал; 8. Тришипове с ролки за карданни щанги; 9. Задържащ пръстен; 10. Закрепваща скоба, въртящ момент на затягане 25 Nm; 11. Маншон за карданен вал; 12. Закрепваща скоба, въртящ момент на затягане 25 Nm; 13. Адаптер; 14. Корпус на шарнир с постоянна скорост на триножника; 15. Задържащ пръстен.
