Премахване
1. Отстранете тапицерията на задната врата (за повече подробности вижте съответния раздел в тази глава).
2. Свалете вътрешното уплътнение на задната врата.

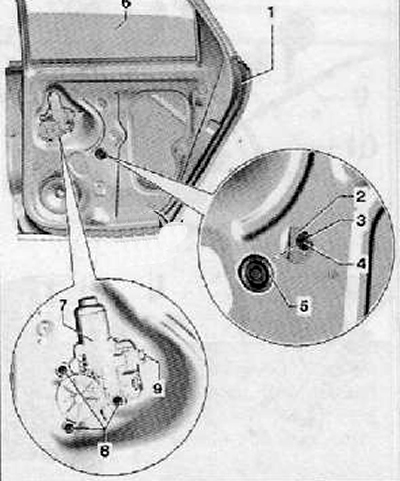

3. Отстранете капака (5), показан на фигурата по-долу.
4. Спуснете стъклото на задната врата (S) достатъчно, за да видите щифта (4) и шпилката (3) през сервизния отвор в корпуса на вратата (2), както е показано на фигурата по-долу.
Забележка. Ако поради повреда на електродвигателя на механизма за повдигане на прозореца не е възможно да спуснете стъклото до желаната позиция, е необходимо да демонтирате електродвигателя (7). След това ръчно преместете прозореца в желаната позиция.
5. Завийте винта (5 mm в диаметър и приблизително 70 mm дължина) в регулиращия щифт (4), след това издърпайте и извадете регулиращия щифт от анкерния дюбел (3), както е показано на фигурата по-долу.
(Статия, публикувана на уебсайта: «www.SKODABOOK.ru»)
6. Завийте винта (8 mm в диаметър и приблизително 80 mm дължина) в анкерния дюбел (3), след което го извадете, както е показано на фигурата по-долу.
Забележка. Когато завивате закрепващия винт, не го натоварвайте прекомерно.
7. Отстранете анкерния дюбел (3) от водача за повдигане на прозореца на вратата (1), както е показано на фигурата по-долу, и съответно от стъклото.
Забележка. Дръжте стъклото, когато отстранявате анкерните дюбели, за да предотвратите падането му в рамката на вратата.
8. Преместете задната част на стъкления водач (2) от опорите, както е показано на фигурата по-долу.

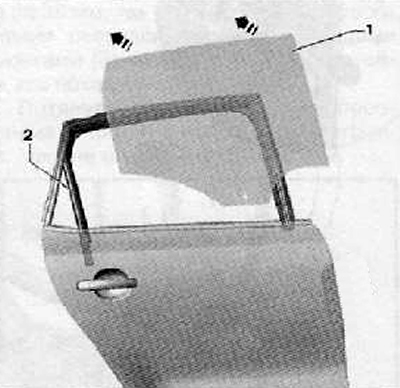

9. Издърпайте стъклото на задната врата (1) нагоре по посока на стрелките (към вътрешността на колата), както е показано на фигурата по-долу. Свалете стъклото от вратата.
Монтиране
Забележка. Преди да монтирате анкерните дюбели (3) и заключващия щифт (4), проверете стъклото на задната врата (1) за повреда.
1. Вземете централния анкерен дюбел (3) и го монтирайте, когато стъклото все още не е монтирано (1), както е показано на фигурата по-долу.
2. Натиснете заключващия щифт (4) в анкерния дюбел (3), показан на фигурата по-долу.

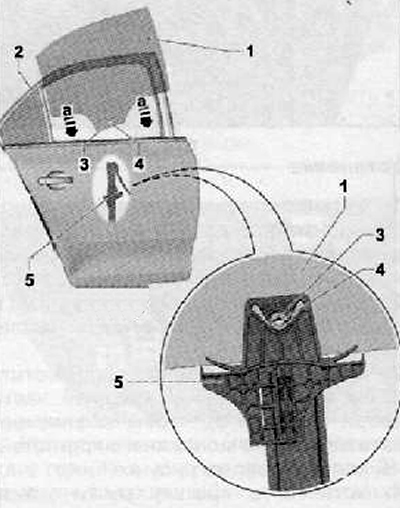

3. Поставете стъклото (1) в корпуса на вратата (2), като го преместите по посока на стрелката "a", след това поставете водача за повдигане на прозореца (5), както е показано на фигурата по-долу.
4. Внимателно почукайте стъклото (1), докато се заключи в механизма за повдигане на прозореца (5), както е показано на фигурата по-долу.
5. Стъклото трябва да се натисне, докато се фиксира в крепежните елементи с характерно щракване.
6. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
