Забележка.
- Необходими специални инструменти, контролни и измервателни устройства и спомагателни инструменти.
- Гайч за водна помпа и сервоуправление -MP 1-308 (VAG 1590)-.
Забележка.

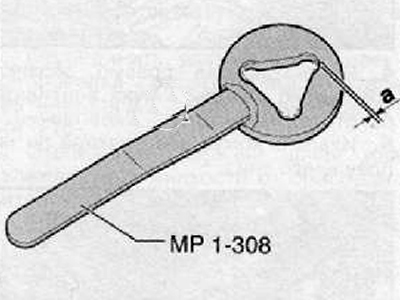

- Преобразуване на ключ за водна помпа и сервоуправление -MP 1-308-.
- За да модифицирате фиксиращите винтове за ролката на помпата за течно охлаждане, трябва да бъдат изрязани три радиуса „a“ от поне 1 mm.
Премахване
1. Свалете V-оребрения задвижващ ремък на машината (за подробности вижте съответния раздел в глава Бензинови двигатели).

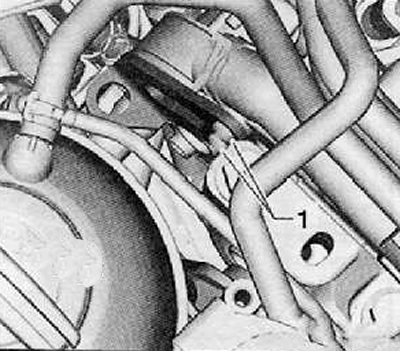

2. Развийте крепежните винтове (стрелки), извадете държача от капака на зъбното колело.
Забележка. Държачът на капака на ангренажния механизъм служи само като транспортна защита на двигателя преди първата инсталация и не е необходимо да се монтира отново.

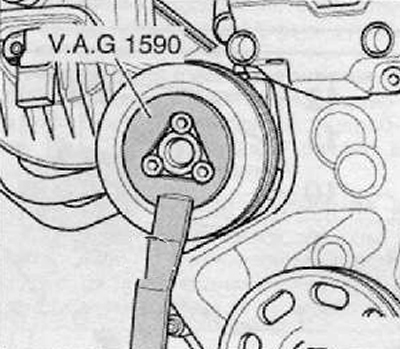

3. Разхлабете винтовете, закрепващи ролката на помпата на охлаждащата течност, като поддържате ролката с водната помпа и гаечния ключ на сервоусилвателя на волана -VAG 1590-, както е показано на фигурата по-долу.
Инсталиране
Монтажът се извършва в обратен ред на отстраняването.
Момент на затягане на винтовете на макарата по време на монтаж: 20 Nm.
