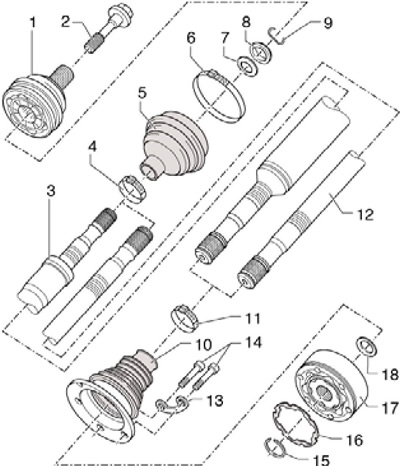

5.1a Подробности за монтаж на преден задвижващ вал "VL100"
1 Външен CV шарнир, сменяем като комплект
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3 Десен задвижващ вал
4 Малка скоба на багажника 5, подлежи на смяна
5 Външен багажник на CV шарнира
6 Голяма скоба за багажник 5, подлежи на смяна
7 Дискова пружина, монтирана с по-голям диаметър към края на вала
8 Опорна шайба, монтирана с по-малък диаметър към края на вала
9 Задържащ пръстен, сменяем, поставен в жлеба на вала
10 Вътрешният багажник на CV шарнира, без вентилационен отвор, се отстранява от CV шарнира с помощта на дорник; преди монтаж нанесете грес D454 300A2 върху уплътнителната повърхност
11 Скоба за прашник 10
12 Ляв задвижващ вал
13 Шайба
14 болта M8x48, подлежат на смяна, 10 Nm, след това 40 Nm
15 Задържащ пръстен
16 Самозалепващо се уплътнение, сменяемо, залепено към CV шарнира
17 Вътрешен CV шарнир, сменяем като комплект
18 Дискова пружина, монтирана с голям диаметър в края на вала

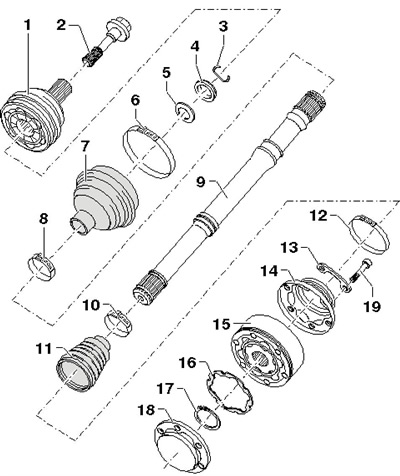

5.1b Подробности за монтаж на преден задвижващ вал "VL107"
1 Външен CV шарнир, сменяем като комплект
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3 Задържащият пръстен, подлежащ на смяна, се вкарва в жлеба на вала
4 Опорна шайба, монтирана с по-малък диаметър към края на вала
5 Дискова пружина, монтирана с по-голям диаметър към края на вала
6 Голяма скоба за багажник 4, подлежи на смяна
7 Външен багажник на CV шарнира
8 Малка скоба на багажника 4, подлежи на смяна
9 Задвижващ вал
10 Малка скоба на багажника 11, подлежи на смяна
11 Вътрешен багажник на CV шарнира, без вентилационен отвор
12 Голяма скоба на багажника 11, подлежи на смяна
13 Шайба
14 Капак, преди да монтирате върху пантата, нанесете грес D454 300A2 върху свързващата повърхност
15 Вътрешен CV шарнир, сменяем като комплект
16 Самозалепващо се уплътнение, сменяемо, залепено към CV шарнира
17 Задържащ пръстен
18 Капак, подлежи на смяна
19 болта M0x52, подлежат на смяна, 10 Nm, след това 70 Nm

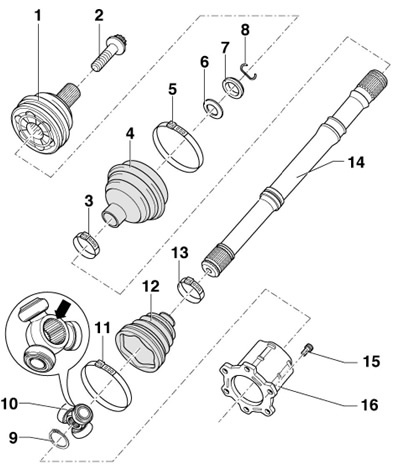

5.1c Подробности за монтаж на преден задвижващ вал "AAR3300i"
1 Вътрешен CV шарнир, сменяем като цяло
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3 Малка скоба на багажника 4, подлежи на смяна
4 Вътрешен багажник на CV шарнира
5 Голяма скоба за багажник 4, подлежи на смяна
6 Дискова пружина, монтирана с по-голям диаметър към края на вала
7 Опорна шайба, монтирана с по-малък диаметър към края на вала
8, 9 Задържащ пръстен, подлежи на смяна, поставен в жлеба на вала
10 Тройник с ролки, фаска (стрелка) обърната към шлиците на вала
11 Голяма скоба за багажник 12
12 Вътрешен багажник на CV шарнира
13 Малък CV шарнир
14 Задвижващ вал
15 болта M10x23, подлежат на смяна, 10 Nm, след това 70 Nm
16 Вътрешна муфа на CV шарнира

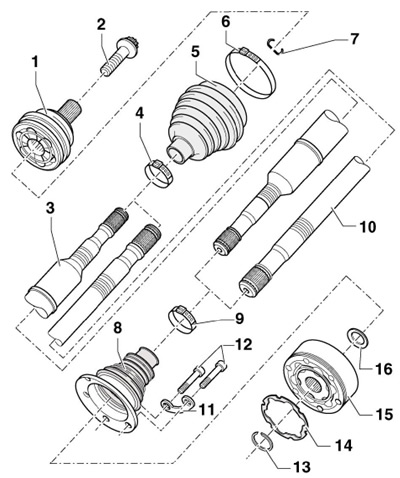

5.1d Подробности за монтаж на преден задвижващ вал "R0104"
1 Външен CV шарнир, сменяем като комплект
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3 Задвижващ вал
4 Малка скоба на багажника 5, подлежи на смяна
5 Външен багажник на CV шарнира
6 Голяма скоба за багажник 5, подлежи на смяна
7 Задържащият пръстен, подлежащ на смяна, се вкарва в жлеба на вала
8 Вътрешният багажник на CV шарнира, без вентилационен отвор, се отстранява от CV шарнира с помощта на дорник; преди монтаж нанесете грес D454 300A2 върху уплътнителната повърхност
9 Малка скоба на багажника 8, подлежи на смяна
10 Задвижващ вал
11 Плоча за миене
12 болта M8x48, подлежат на смяна, 10 Nm, след това 40 Nm
13 Задържащ пръстен
14 Самозалепващо уплътнение, сменяемо, залепено към CV шарнира
15 Вътрешен CV шарнир, сменяем като комплект
16 Дискова пружина, монтирана с по-голям диаметър към края на вала

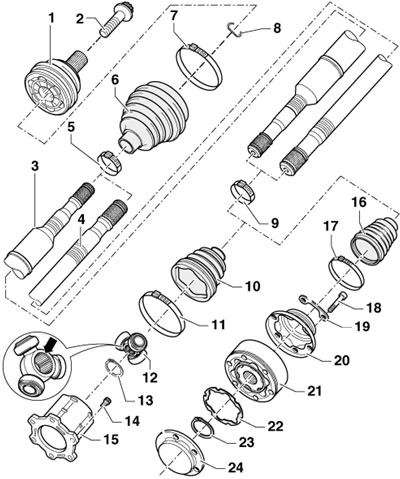

5.1e Подробности за монтаж на преден задвижващ вал "R03700"
1 Външен CV шарнир, сменяем като комплект
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3.4 Задвижващ вал
5 Малка скоба на багажника 6, подлежи на смяна
6 Външен багажник на CV шарнира
7 Голяма скоба за багажник 5, подлежи на смяна
8.13 Задържащ пръстен, сменяем, поставен в жлеб на вала
9 Малка скоба на багажника 10, подлежи на смяна
10 Вътрешен багажник на CV шарнира, без вентилационен отвор
11 Голяма скоба на багажника 10, подлежи на смяна
12 Тройник с ролки, фаска към шлиците на вала
14 болта M10x23, подлежат на смяна, 10 Nm, след това 70 Nm
15 Тройник 12
16 Вътрешен багажник на CV шарнира, без вентилационен отвор
17 Голяма скоба на багажника 16, подлежи на смяна
18 болта M10x52, подлежат на смяна, 10 Nm, след това 70 Nm
19 Шайба, подлежи на смяна
20 Капак, отстранен с дорник, нанесете грес D454 300A2 върху свързващата повърхност преди монтажа
21 Вътрешен CV шарнир, сменяем като комплект
22 Самозалепващо уплътнение, сменяемо, залепено към CV шарнира
23 Задържащ пръстен
24 Капак, подлежащ на смяна, отстранен с помощта на дорник

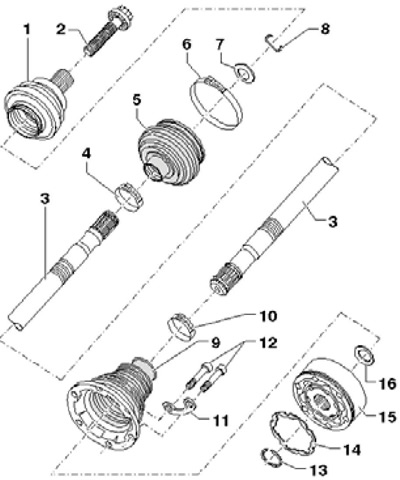

5.1f Подробности за монтаж на заден задвижващ вал
1 Външен CV шарнир, сменяем като комплект
2 Болт на главината, за смяна, 70 Nm, след това затегнете под ъгъл от 90°
3 Задвижващ вал
4 Малка скоба на багажника 5, подлежи на смяна
5 Външен багажник на CV шарнира
6 Голяма скоба за багажник 5, подлежи на смяна
7 Дискова пружина, монтирана с по-голям диаметър към края на вала
8 Задържащ пръстен, подлежи на смяна, монтиран в жлеб на вала
9 Вътрешният багажник на CV шарнира, без вентилационен отвор, се отстранява от CV шарнира с помощта на дорник; преди монтаж нанесете грес D454 300A2 върху уплътнителната повърхност
10 Малка скоба за багажник 9, подлежи на смяна
11 Плоча за миене
12 болта M8x48, подлежат на смяна, 10 Nm, след това затегнете със сила от 20 Nm, след това затегнете под ъгъл 180°
13 Задържащ пръстен, подлежи на смяна
14 Самозалепващо уплътнение, сменяемо, залепено към CV шарнира
15 Вътрешен CV шарнир, сменяем като комплект
16 Дискова пружина с вътрешни шлици, монтирана с голям диаметър към края на вала
