Общая информация
Примечание. Изложенный в настоящем подразделе материал имеет смысл только в случае правильной установки распределителя, ВВ проводов и ремня привода ГРМ.
Ремень привода ГРМ надет на зубчатые колеса коленчатого и распределительного валов, которые вращаются в фазе друг с другом. При снятии зубчатого газораспределительного ремня в процессе обслуживания двигателя появляется возможность независимого проворачивания каждого из валов, что неизбежно ведет к нарушению установки фаз газораспределения.
Конструкция рассматриваемого двигателя не исключает потенциальной возможности повреждения поршней и клапанов при ударе их друг о друга вблизи верхней границы хода поршней ввиду отсутствия выборок в днищах последних.
По изложенной причине правильность установки фаз газораспределения приобретает особое значение и достигается за счет выставления двигателя перед установкой газораспределительного ремня в некое исходное положение, получившее название верхней мертвой точки (ВМТ). После приведения двигателя в положение ВМТ до надевания ремня привода ГРМ проворачивание коленчатого и распределительного валов в индивидуальном порядке ни в коем случае не допустимо.
Примечание. Газораспределительный ремень используется также для привода водяного насоса, однако привязка его вращения к фазам вращения коленчатого и распределительного валов не имеет столь важного значения.
Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Вообще говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается поршнем дважды: один раз в конце такта сжатия и второй - в конце выпускного такта. Для выполнения настроек фаз газораспределения и установки угла опережения зажигания в подавляющем большинстве случаев используется ВМТ конца такта сжатия поршня первого цилиндра. Именно это положение и принято называть положением ВМТ двигателя (нумерация цилиндров с 1 по 4 производится в направлении от газораспределительного ремня к маховику).

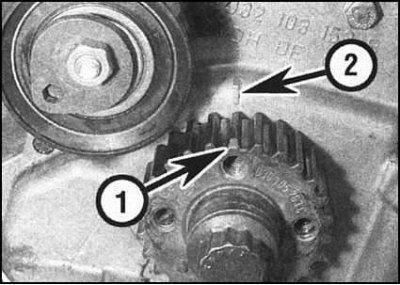

В одном из зубьев зубчатого колеса коленчатого вала проточена канавка, совмещение которой с ответной меткой на фланце сальника подтверждает приведение поршней первого и четвертого цилиндров в положение ВМТ. Однако, доступ к данному зубчатому колесу открывается только после снятия нижней крышки газораспределительного ремня, поэтому на торцевой поверхности шкива вала дополнительно предусмотрена риска, которая в рассмотренной ситуации (ВМТ поршней 1-го и 4-го цилиндров) совмещается с нулевой отметкой на нижней крышке ремня. Зубчатое колесо распределительного вала также оборудовано установочной точечной меткой, совмещение которой с выпуклым указателем, отлитым на внутренней крышке газораспределительного ремня подтверждает факт правильного приведения двигателя в положение ВМТ, когда поршень первого цилиндра находится в верхней мертвой точке конца такта сжатия.
6 Ниже приводится описание процедур приведения двигателя в положение ВМТ при установленном и при снятом газораспределительном ремне.
Приведение двигателя в положение ВМТ при установленном ремне привода ГРМ
Прежде чем приступать к выполнению процедуры, отсоедините отрицательный провод от батареи.
Примечание. Если установленная на автомобиле стереосистема оборудована охранным устройством, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильным кодом для ввода аудиосистемы в действие.
Обесточьте систему зажигания, для чего отсоедините от крышки центральный ВВ провод и при помощи провода-перемычки заземлите его на массу блока цилиндров. Во избежание случайного страгивания автомобиля взведите стояночный тормоз и подоприте клиньями задние колеса. Удостоверьтесь, что РКПП переведена на нейтральную передачу.
Пометьте положение клеммы ВВ провода первого цилиндра на крышке распределителя относительно корпуса последнего. На некоторых моделях такая маркировка в виде специальной риски наносится уже на заводе-изготовителе. В противном случае проследите провод от первого цилиндра до крышки распределителя, затем маркером или краской (ни в коем случае не грифельным карандашом!) пометьте край корпуса распределителя непосредственно под соответствующей клеммой.
Снимите крышку распределителя (см. Главу Электрооборудование двигателя).
Отсоедините ВВ провода от свечей зажигания. Постарайтесь запомнить порядок их подсоединения.
Для приведения поршня любого из цилиндров в положение ВМТ необходимо провернуть коленчатый вал вручную. Такое проворачивание производится при помощи торцевого ключа за центральный болт крепления зубчатого колеса вала (см. Раздел Снятие, проверка состояния и установка зубчатых колес и натяжителя ремня привода ГРМ).
Проверните коленчатый вал в нормальном напрвлении (см. Спецификации в начале Главы) так, чтобы бегунок распределителя развернулся носиком электрода к отметке клеммы ВВ провода свечи зажигания первого цилиндра на ободке корпуса.
Примечание. Проворачивать коленчатый вал будет значительно легче, если предварительно вывернуть все свечи зажигания.
Снимите верхнюю крышку газораспределительного ремня (см. Раздел Снятие и установка ремня привода ГРМ и его крышек) с цель обеспечения доступа к расположенному под ней зубчатому колесу распределительного вала.
Отыщите установочные метки на зубчатом колесе распределительного вала и внутренней секции крышки ремня. Продолжайте вращать коленчатый вал по часовой стрелке до тех пор, пока метки полностью не совместятся.
Теперь отыщите установочные метки на шкиве коленчатого вала и нижней крышке ремня. На крышке имеются выпуклые метки в виде литер Z и 0. Когда риска на ободе шкива совместится с нулевой отметкой, двигатель окажется приведенным в положение ВМТ.
Альтернативно, удостоверьтесь в правильности совмещения установочных меток зубчатого колеса коленчатого вала и фланца его переднего сальника.
Примечание. Шкив коленчатого вала и нижнюю крышку ремня в данном случае необходимо снять.
Удостоверьтесь, что бегунок распределителя по прежнему развернут носиком электрода в сторону отметки клеммы свечи первого цилиндра на ободе корпуса сборки. Если добиться одновременного совмещения установочных меток валов и бегунка не удается, следует проверить правильность установки распределителя. (см. Главу Электрооборудование двигателя).
После выполнения всех перечисленных условий поршень первого цилиндра двигателя можно считать приведенным в положение ВМТ конца такта сжатия.
Примечание. Если теперь возникает необходимость в снятии газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.
Приведение двигателя в положение ВМТ при снятом ремне привода ГРМ
Материал данного подраздела поможет механику-любителю вернуть двигатель в положение ВМТ в случае нарушения совмещения установочных меток при снятом ремне привода ГРМ во время, например, проведения капитального ремонта силового агрегата.
Проворачивание распределительного вала при снятом газораспределительном ремне и приведенном в положение ВМТ коленчатом вале может привести к механическим повреждениям в результате контакта клапанов с днищами поршней. Ввиду сказанного, следует строго придерживаться изложенного ниже порядка выполнения процедуры.
Перед установкой на двигатель головки цилиндров коленчатый вал следцет провернуть в нормальном направлении за центральный болт крепления его зубчатого колеса, приведя поршни всех цилиндров в среднюю часть их хода. Причем, поршень первого цилиндра следует зафиксировать на ходе такта сжатия, примерно за 90° перед ВМТ.
(Данные взяты с онлайн-портала: Skodabook.ru)
После установки головки цилиндров и зубчатого колеса распределительного вала, отыщите установочные метки на зубчатом колесе и внутренней секции крышки газораспределительного ремня.
Провернув зубчатое колесо распределительного вала в нормальном направлении, добейтесь совмещения упомянутых меток.
Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90° (четверть оборота) и добейтесь совмещения меток.
Теперь отыщите метки на зубчатом колесе коленчатого вала и фланце его переднего сальника. Теперь проверните коленчатый вал за центральный болт колеса в нормальном напрвлении приблизительно на 90° (четверть оборота) и добейтесь совмещения меток проверьте правильность установки распределителя (см. Главу Электрооборудование двигателя).
После выполнения всех перечисленных условий поршень первого цилиндра двигателя можно считать приведенным в положение ВМТ конца такта сжатия.
Примечание. До момента установки газораспределительного ремня, позаботьтесь о надежной блокировке коленчатого и распределительного валов за их зубчатые колеса с целью предотвращения выведения двигателя из положения ВМТ.
